Su "KÄRCHER Home & Garden" programa, naudodamiesi savo prietaisu turėsite šiuos privalumus:

• Naudojimo patarimai ir ekspertų žinios

• Informacija apie produktą, priedų apžvalga ir eksploatavimo instrukcija

• Pagalbos ir techninio aptarnavimo kontaktai

• Elektroninė parduotuvė - išskirtiniai pasiūlymai ir dar daugiau

Atsisiųskite programą „KÄRCHER Home & Garden“ iš savo programų parduotuvės ir patogiai užregistruokite produktą.

Prieš pradėdami naudoti įsigytą įrenginį, perskaitykite šį skyrių dėl saugos ir instrukciją. Laikykitės jų. Išsaugokite naudojimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

• Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

• Prie prietaiso pritvirtintuose įspėjamuosiuose ir informaciniuose spaudžiamuosiuose lipdukuose pateiktos svarbios nuorodos apie saugų eksploatavimą.

Įrenginio jungiklis užkerta kelią netyčiniam prietaiso veikimui.

Fiksatorius užblokuoja aukšto slėgio pistoleto svertą ir užkelta kelią netyčiniam prietaiso paleidimui.

Atleidus aukšto slėgio pistoleto svertą, pneumatinis jungiklis išjungia siurblį ir aukšto slėgio srovė nutrūksta. Nuspaudus svertą, siurblys vėl įsijungia.

Suvartojant per daug elektros, apsauginis variklio jungiklis prietaisą išjungia.

Šį aukšto slėgio valymo įrenginį naudokite tik privačiai.

Aukšto slėgio valymo įrenginys skirtas aukšto slėgio vandens srove valyti mašinas, transporto priemones, statinius, įrankius, fasadus, terasas, sodo įrankius ir pan.

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., baterijų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti prietaisą šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Valymo darbus, kurių metu susidaro alyvos turinčios nuotekos, pvz., variklių valymas, automobilių dugno plovimas, atlikti galima tik tose valymo vietose, kuriose yra alyvos separatorius.

Darbus naudojant valiklius leidžiama taikyti tik vandeniui atspariems darbiniams paviršiams su jungtimi prie nešvaraus vandens kanalizacijos. Užtikrinkite, kad valiklis nepatektų į vandens telkinius arba įsiskverbtų į dirvožemį.

Kai kuriose šalyse draudžiama imti vandenį iš viešųjų vandens telkinių.

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/REACH

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

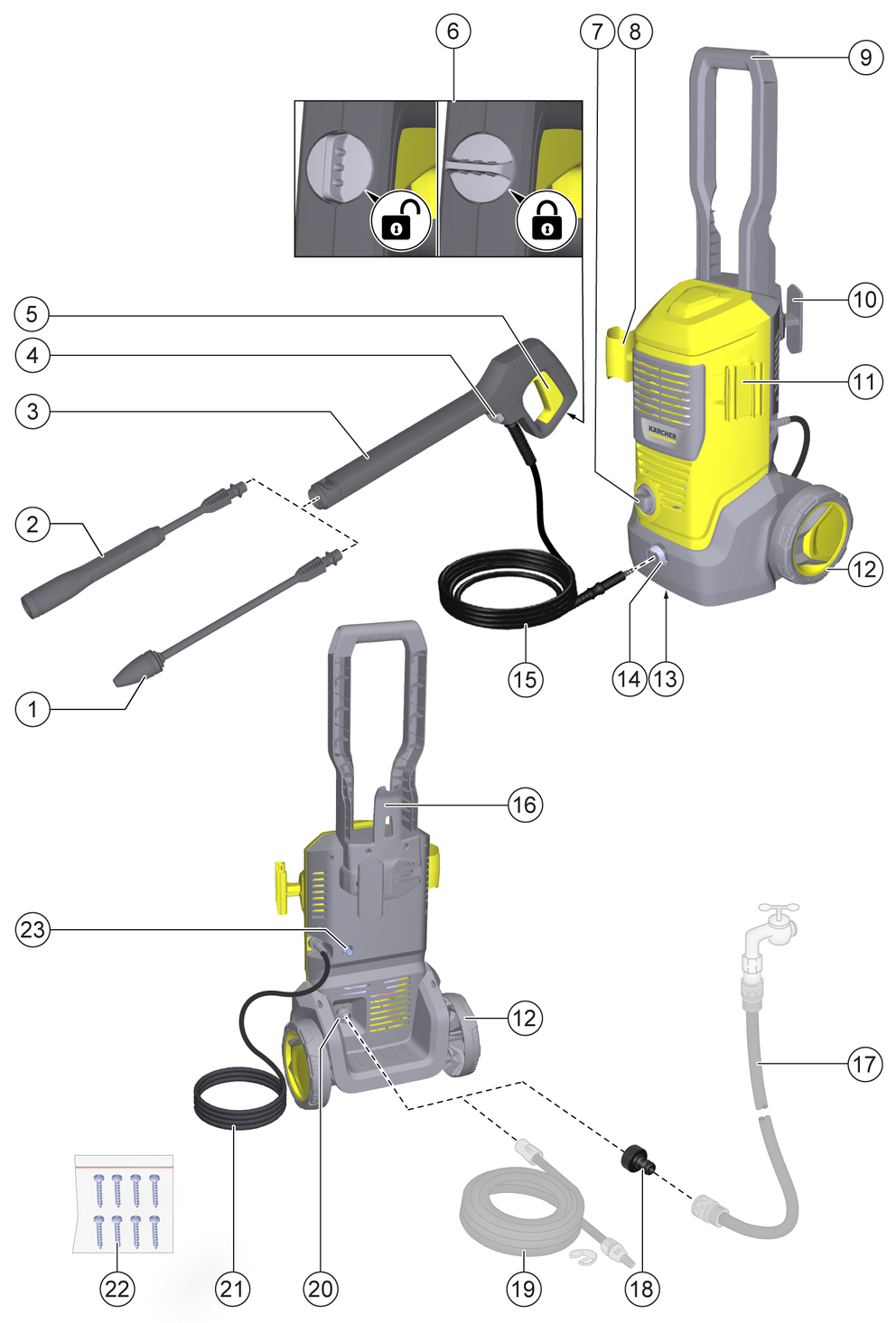

Iliustracijos yra pavyzdžiai, detalės gali skirtis

---

1. Purkštas su purvo grandikliu įsisenėjusiems nešvarumams
2. Purškimo antgalis „Vario Power“ įprastoms valymo užduotims.Darbinį slėgį galima tolydžiai didinti nuo „MAŽASIS“ iki „DIDYSIS“. Norėdami nustatyti darbinį slėgį, atleiskite rankinio purškimo pistoleto svirtį ir pasukite purkštą į norimą padėtį.Norėdami pašalinti valymo priemonę, srovės vamzdį nuo aukštojo slėgio pistoleto.
3. Aukštojo slėgio pistoletas
4. Atleidimo mygtukas
5. Aukštojo slėgio pistoleto svirtis

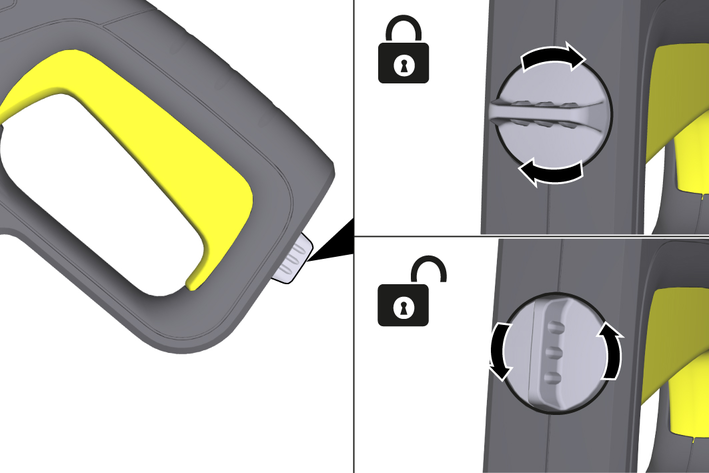

6. Aukštojo slėgio pistoleto fiksatorius
7. Prietaiso jungiklis „0/OFF“ / „I/ON“ („0 / IŠJUNGTA“ / „I / ĮJUNGTA“)
8. Auštojo slėgio pistoleto dėtuvė
9. Gabenimo rankena
10. Aukštojo slėgio žarnos dėtuvė / tinklo kabelis
11. Purkšto dėtuvė
12. Ratas
13. Identifikacinė plokštelė
14. Spaustukas aukštojo slėgio žarnai prijungti / atjungti
15. Didžiaslėgė žarna
16. Valiklio buteliuko laikiklis
17. *Sodo žarna
18. Vandens tiekimo jungties mova
19. **KÄRCHER siurbimo žarna
20. Vandens tiekimo jungtis su sumontuotu sietu
21. Maitinimo tinklo laidas su tinklo kištuku
22. Varžtai
23. Valymo priemonės žarna su valymo priemonių filtru

*papildomai reikalinga

** įsigyjama pasirinktinai

Prieš naudojimą sumontuokite prietaise atskiras kartu pristatytas dalis.

Pasiruoškite kartu pristatytus varžtus ir jiems tinkamą atsuktuvą.

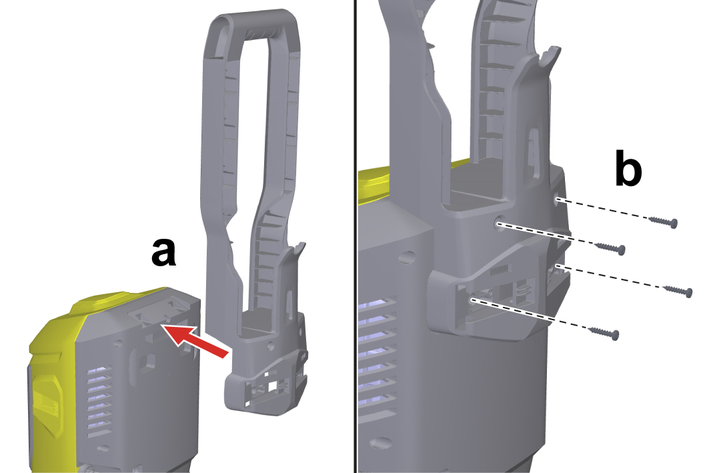

1. Gabenimo rankenos montavimas

   1. Į įrenginį įstatykite gabenimo rankeną.

   2. Pritvirtinkite gabenimo rankeną 4 varžtais.

   ---

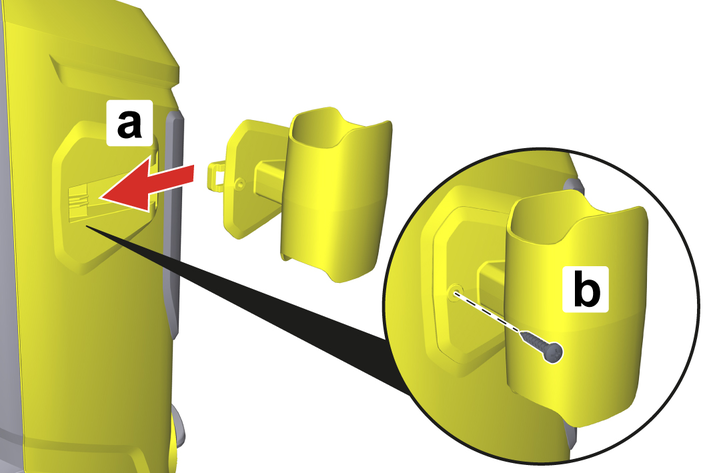

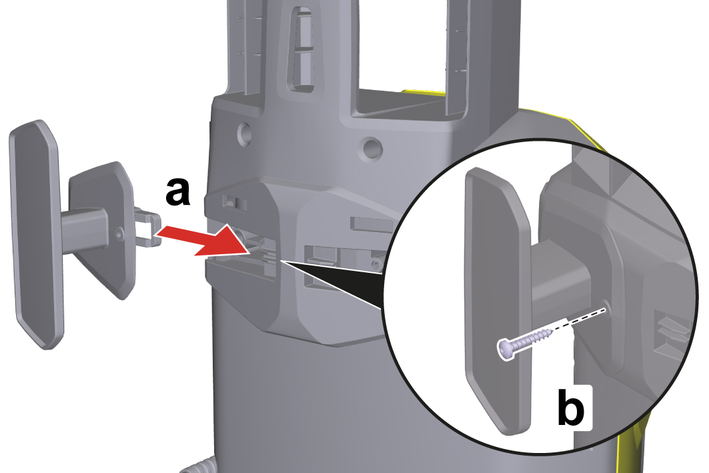

1. Didelio slėgio pistoleto dėtuvės montavimas:

   1. Įstumkite didelio slėgio pistoleto dėtuvę į įrenginio laikiklį.

   2. Laikykite didelio slėgio pistoleto dėtuvę galutinėje padėtyje ir pritvirtinkite ją varžtu.

   ---

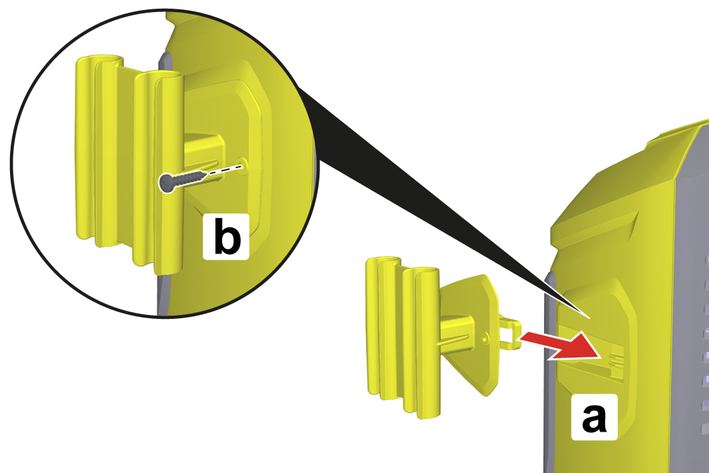

1. Purkšto dėtuvės montavimas:

   1. Įstumkite purkšto dėtuvę į įrenginio laikiklį.

   2. Laikykite purkšto dėtuvę galutinėje padėtyje ir pritvirtinkite ją varžtu.

   ---



1. Aukštojo slėgio žarnos / tinklo kabelio dėtuvės montavimas:

   1. Aukštojo slėgio žarnos / tinklo kabelio dėtuvę įstumkite gabenimo rankenos laikiklį.

   2. Didelio slėgio žarnos / tinklo kabelio dėtuvę laikykite galutinėje padėtyje ir pritvirtinkite ją varžtu.

   ---

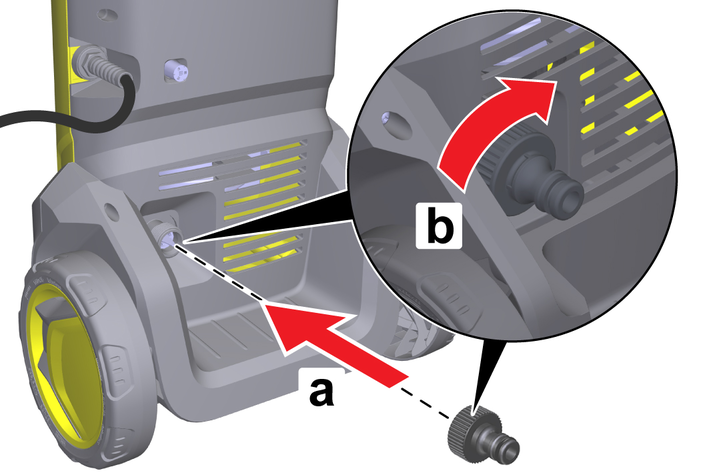

1. Užsukite movą vandens jungčiai ant prietaiso vandens jungties.

   ---



1. Pastatykite įrenginį ant lygaus, horizontalaus paviršiaus.

2. DĖMESIO

   Apgadinimo pavojus dirbant su suvyniota aukšto slėgio žarna.

   Aukšto slėgio žarnos apgadinimas

   Nuvyniokite visą aukštojo slėgio žarną.Prieš naudodami prietaisą aukšto slėgio žarną paguldykite be mazgų, kilpų ar susisukimų.

   Visiškai išvyniokite visą aukšto slėgio žarną ir ištiesinkite visus mazgus, kilpas bei susisukusias vietas.

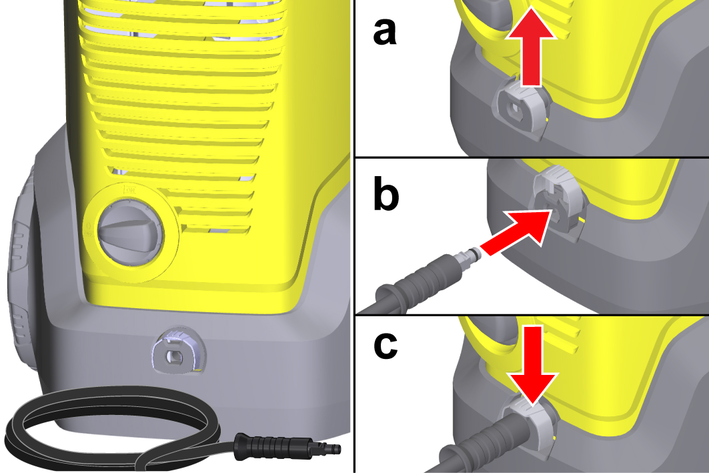

3. Atjunkite aukštojo slėgio žarną nuo prietaiso:

   1. Iš movos ištraukite spaustuką.

   2. Aukštojo slėgio žarną įkiškite į jungtį.

   3. Paspauskite žemyn jungties spaustuką.

      ---

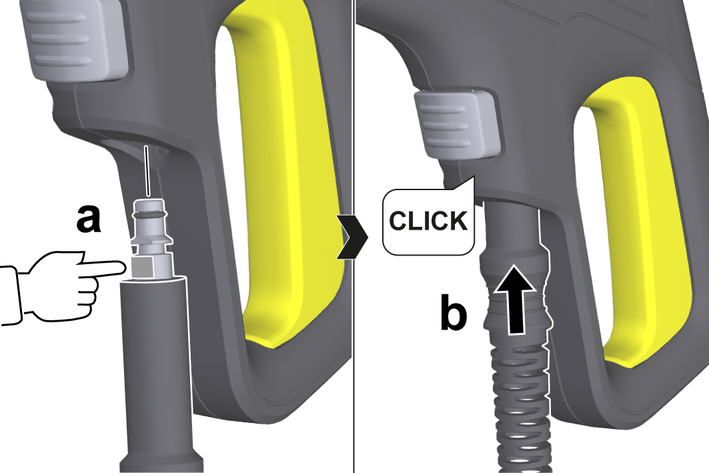

4. Sumontuokite aukštojo slėgio žarną ant aukštojo slėgio pistoleto:

   1. Sulygiuokite aukštojo slėgio žarną ir

   2. įkiškite į aukštojo slėgio pistoletą – turi būti girdima, kaip ji užfiksuojama.

   ---



5. Patikrinkite, ar sujungimai patikimi, patraukdami aukšto slėgio žarną.

6. Įkiškite maitinimo kištuką į lizdą.

Prijungimo vertes žr. Techniniai duomenys arba vardinė lentelė.

Atsižvelkite į vandens tiekimo įmonės taikomas nuostatas.

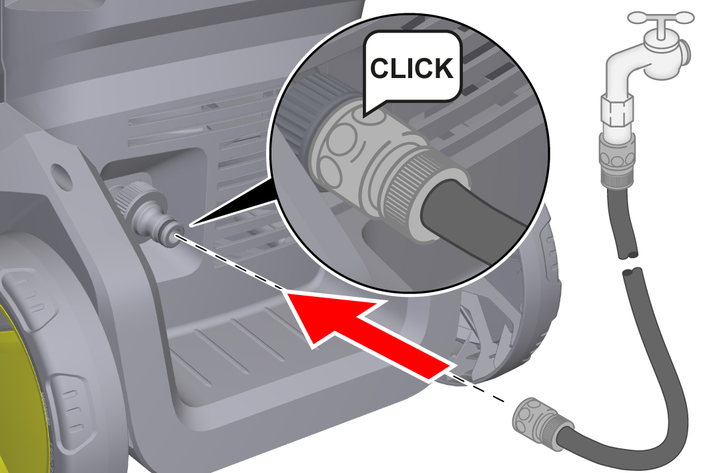

1. Užmaukite sodo žarną ant vandens tiekimo jungties movos.

   Pastaba

   Reikalinga armuota sodo žarna, skersmuo ne mažesnis kaip 1/2 col. (13 mm), ne trumpesnė kaip 7,5 m, su prekybinius standartus atitinkančia sparčiąja jungtimi.

   ---



2. Prijunkite sodo žarną prie vandens tiekimo linijos.

3. Iki galo atsukite vandens čiaupą.

Šis didelio slėgio valytuvas turi KÄRCHER siurbimo žarną, skirtą paviršiniam vandeniui siurbti, pvz., iš lietaus vandens talpyklų arba tvenkinių (didžiausias įsiurbimo aukštis nurodytas, žr. Techniniai duomenys).

1. Movą nusukite nuo įrenginio vandens tiekimo jungties.

2. Pripildykite siurbimo žarną vandeniu.

3. Užsukite siurbimo žarną ant įrenginio vandens tiekimo jungties ir įdėkite į vandens šaltinį (pvz.,  lietaus vandens statinę).

1. Įjunkite prietaisą „I / ON“.

2. Panaikinkite aukštojo slėgio pistoleto sverto blokavimą.

3. Nuspauskite aukštojo slėgio pistoleto svertą.

   Prietaisas įsijungia.

4. Paleiskite prietaisą veikti daugiausia 2 minutes, kol vanduo iš aukštojo slėgio pistoleto ims tekėti be oro burbuliukų.

5. Atleiskite aukštojo slėgio pistoleto svertą.

6. Užfiksuokite aukštojo slėgio pistoleto svertą.

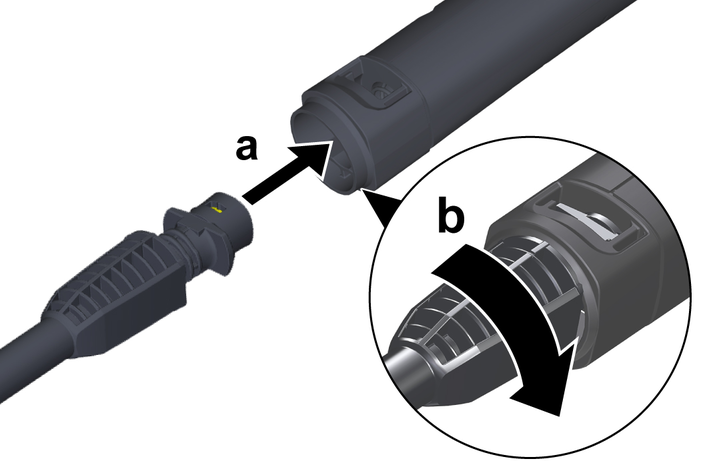

1. Įkiškite purkštą į aukštojo slėgio pistoletą ir užfiksuokite pasukdami 90°.

   ---



2. Įjunkite prietaisą „I / ON“.

3. Panaikinkite aukštojo slėgio pistoleto sverto blokavimą.

4. Nuspauskite aukštojo slėgio pistoleto svertą.

   Įrenginys įsijungia.

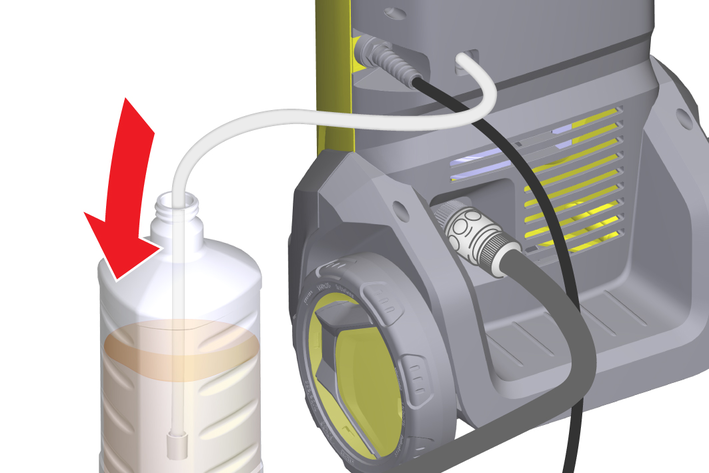

1. Iš prietaiso ištraukite norimo ilgio valymo priemonės įsiurbimo žarną.

   ---



2. Valymo priemonės žarną įmerkite į valymo priemonės tirpalo talpyklą.

3. Atjunkite purkštą nuo didelio slėgio pistoleto.

   Eksploatuojant valymo priemonė maišoma su žemojo slėgio srove.

1. Taupiai užpurkškite valymo priemonės ant sauso paviršiaus ir leiskite jai veikti (nedžiovinkite).

2. Nuplaukite atsilaisvinusį purvą aukšto slėgio srove.

1. Skalaukite prietaisą apie 30 sekundžių švariu vandeniu.

1. Atleiskite aukštojo slėgio pistoleto svertą.

   Kai svertas atleidžiamas, prietaisas išjungiamas. Aukštasis slėgis sistemoje nėra panaikinamas.

2. Užfiksuokite aukštojo slėgio pistoleto svertą.

   ---



3. Darydami ilgesnes negu 5 minučių darbo pertraukas prietaisą išjunkite „0/OFF“.

1. Atleiskite aukštojo slėgio pistoleto svertą.

2. Užsukite vandens čiaupą.

3. Spauskite aukšto slėgio pistoleto svertą 30 sekundžių.

   Sistemoje dar likęs slėgis panaikinamas.

4. Atleiskite aukštojo slėgio pistoleto svertą.

5. Užfiksuokite aukštojo slėgio pistoleto svertą.

6. Išjunkite prietaisą „0/OFF“.

7. Atjunkite prietaisą nuo vandens tiekimo.

8. Ištraukite tinklo kištuką iš lizdo.

1. Traukite prietaisą už gabenimo rankenos.

1. Apsaugokite prietaisą nuo slydimo ir apvirtimo.

1. Pastatykite prietaisą ant horizontalaus, lygaus paviršiaus.

2. Nuspauskite didelio slėgio pistoleto atskyrimo mygtuką ir atskirkite didelio slėgio žarną nuo didelio slėgio pistoleto.

3. Atjunkite purkštą nuo didelio slėgio pistoleto.

4. Į atitinkamas dėtuves sudėkite purkštą ir didelio slėgio pistoletą

5. Atjunkite didelio slėgio žarną nuo įrenginio.

6. Sudėkite aukštojo slėgio žarną ant prietaiso.

7. Maitinimo kabelį su kištuku padėkite ant prietaiso.

Prieš padėdami į saugojimo vietą ilgesniam laikui, atkreipkite dėmesį į papildomus nurodymus, žr. Kasdienė priežiūra ir techninė priežiūra.

1. Atjunkite įrenginį nuo vandens tiekimo.

2. Atjunkite didelio slėgio žarną nuo įrenginio.

3. Įjunkite prietaisą „I / ON“.

4. Palaukite ne ilgiau kaip 1 minutę, kol iš aukštojo slėgio jungties nustos tekėjęs vanduo.

5. Išjunkite prietaisą „0/OFF“.

6. Įrenginį su visais priedais laikykite nuo šalčio apsaugotoje vietoje.

Prietaisui techninės priežiūros nereikia. nereikia imtis jokių reguliarių techninės priežiūros darbų.

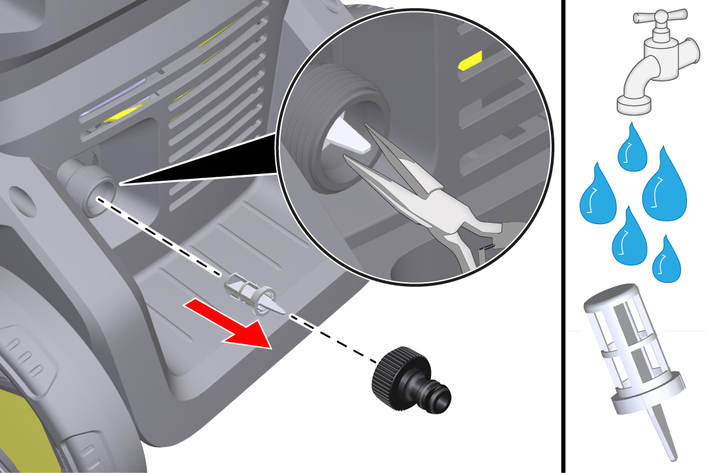

Jeigu būtina, išvalykite vandens tiekimo jungties sietą.

1. Movą nusukite nuo įrenginio vandens tiekimo jungties.

2. Ištraukite sietą.

   ---



3. Nuplaukite sietą po tekančiu vandeniu.

4. Įdėkite sietą į vandens jungtį.

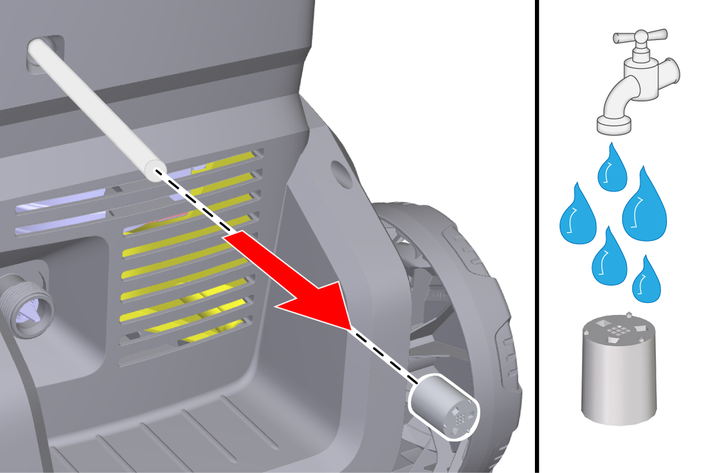

Jeigu ketinate sandėliuoti ilgesnį laiką, išvalykite valiklio filtrą.

1. Nutraukite valymo priemonės įsiurbimo žarną su valymo priemonių filtru.

   ---



2. Nuplaukite valymo priemonių filtrą po tekančiu vandeniu.

Trikčių priežastys dažnai būna paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

• Prietaisas neveikia

• Įrenginyje nesukuriamas slėgis

• Dideli slėgio svyravimai

• Valiklis nėra siurbiamas

• Prietaisas nesandarus

Priežastis:

Maitinimas nutrūko.

Šalinimas:

1. Patikrinkite, ar tinklo kištukas įkištas.

2. Įjunkite mašiną.

3. Atfiksuokite ir paspauskite aukštojo slėgio pistoleto svertą.

   Prietaisas įsijungia, priešingu atveju:

4. Patikrinkite, ar ant tipo plokštelės nurodyta įtampa atitinka elektros šaltinio įtampą.

5. Ištraukite tinklo kištuką iš elektros lizdo ir patikrinkite, ar nepažeistas tinklo kabelis ir tinklo kištukas.

   Jei yra pažeidimų, tinklo kabelį nedelsdami patikėkite pakeisti įgaliotai klientų aptarnavimo tarnybai.

Priežastis:

Variklio apsauginis jungiklis yra aktyvus.

Šalinimas:

1. Jeigu variklis perkraunamas, variklio apsauginis jungiklis išjungia prietaisą.

2. Išjunkite prietaisą.

3. Palaukite 1 sekundę, kol prietaisas atauš.

4. Įjunkite įrenginį ir naudokite.

   Jeigu triktis pasireiškia dažniau, prietaisą patikrinkite klientų aptarnavimo centre.

Priežastis:

Srovės vamzdis yra „SOFT“ padėtyje.

Šalinimas:

1. Purkštą pasukite į „HARD“ padėtį.

Priežastis:

Vandens tiekimas per mažas.

Šalinimas:

1. Iki galo atsukite vandens čiaupą.

2. Sodo žarną tieskite be susisukimų.

3. Patikrinkite įleidžiamojo vandens kiekį ir, jei reikia, padidinkite jį, žr. Techniniai duomenys.

4. Užtikrinkite, kad nebūtų viršytas didžiausias įsiurbimo aukštis, žr. Techniniai duomenys.

Priežastis:

Užterštas sietas.

Šalinimas:

1. Sieto valymas, žr. skyrių Vandens jungties sieto valymas.

Priežastis:

Prietaise yra oro.

Šalinimas:

1. Įsitikinkite, kad aukšto slėgio žarna ir sodo žarna yra tinkamai pritvirtintos.

2. Iš prietaiso išleiskite orą, žr. Prietaiso ventiliavimas.

Priežastis:

Purškimo antgalis galvutėje yra nešvarus.

Šalinimas:

1. Išvalykite purškimo antgalį iš priekio adata ir praskalaukite.

Priežastis:

Tiekiamo vandens kiekis yra per mažas

Šalinimas:

1. Iki galo atsukite vandens čiaupą.

2. Sodo žarną tieskite be susisukimų.

3. Išvalykite vandens tiekimo jungties sietą.

4. Patikrinkite įleidžiamojo vandens kiekį ir, jei reikia, padidinkite jį.

Priežastis:

Ourškimo antgalis sumontuotas ant aukštojo slėgio pistoleto.

Šalinimas:

1. Srovės vamzdį nuo aukštojo slėgio pistoleto.

Priežastis:

Plovimo priemonės žarna susiraizgiusi, užsikimšusi arba nesandari.

Šalinimas:

1. Plovimo priemonės žarną tieksite, valykite arba pakeiskite be sulenkimų.

Priežastis:

Užsikimšo plovimo priemonės filtras.

Šalinimas:

1. Valiklio filtro valymas, žr. Valiklio filtro valymas.

Šalinimas:

1. Nedidelis prietaiso nesandarumas techniškai galimas. Dėl didelio nesandarumo kreipkitės į klientų aptarnavimo centrą.

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Daugiau informacijos pateikta adresu: www.kaercher.com/dealersearch

Daugiau informacijos apie garantiją (jei tokia yra) rasite vietinės „KÄRCHER“ svetainės techninio aptarnavimo srityje, skiltyje „Atsisiuntimai“.

Šiuo dokumentu mes pareiškiame, kad toliau nurodytas produktas atitinka galiojančias išvardytų direktyvų ir reglamentų nuostatas. Jeigu produktui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios. Už šios atitikties deklaracijos išdavimą atsako tik gamintojas.

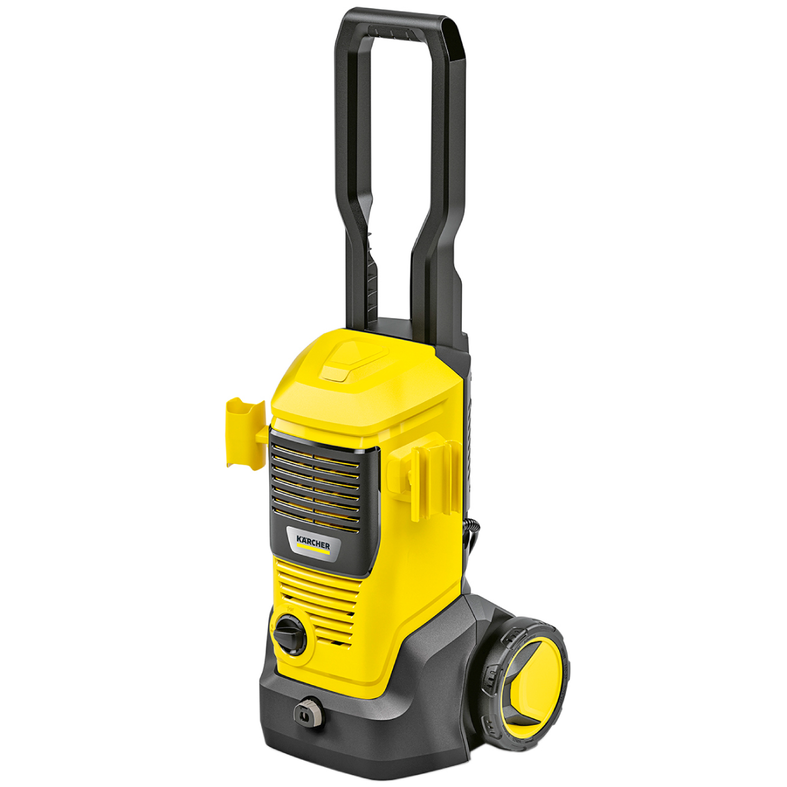

Produktas: Aukšto slėgio valymo įrenginys

Tipas: Typ: K 5, K 5 Classic, K 5 Pure, K 5 Start, K 6, K 6 Start

2006/42/EB (+2009/127/EB) (iki 2027 01 19) (ES) 2023/1230 (nuo 2027 01 20)

2000/14/EB

2011/65/ES

2014/30/ES

2009/125/EB

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EB: V priedas

K 5, K 5 Pure, K 5 Start, K 6, K 6 Start

Išmatuotas: 88

Garantuojamas: 91

K 5 Classic

Išmatuotas: 89

Garantuojamas: 92

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: +49 7195 14-0

Faks.: +49 7195 14-2212

---

Vinendenas, 2026 m. liepos 1 d.

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: +49 7195 14-0

Faks.: +49 7195 14-2212
