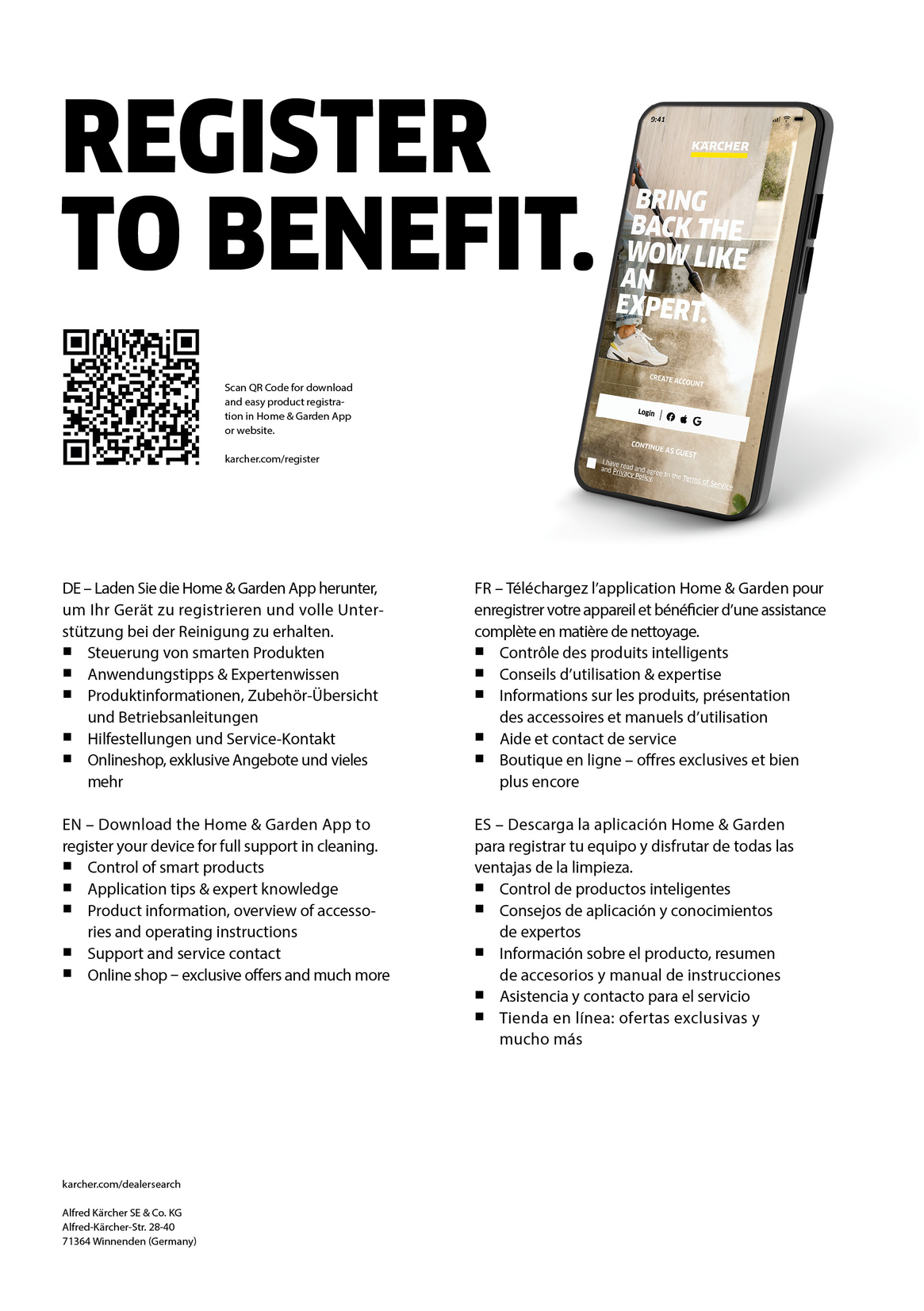

Mit der KÄRCHER Home & Garden App profitieren Sie bei der Nutzung Ihres Geräts von folgenden Vorteilen:

• Anwendungstipps & Expertenwissen

• Produktinformationen, Zubehörübersicht und Betriebsanleitungen

• Hilfestellungen und Service-Kontakt

• Onlineshop - exklusive Angebote und vieles mehr

Die KÄRCHER Home & Garden App aus Ihrem App Store downloaden und komfortabel Ihr Produkt registrieren.

Lesen Sie vor der ersten Benutzung des Geräts dieses Sicherheitskapitel und diese Betriebsanleitung. Handeln Sie danach. Bewahren Sie die Betriebsanleitung für den späteren Gebrauch oder für Nachbesitzer auf.

• Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Geräts.

Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Geräts.

Wenn der Hebel an der Hochdruckpistole losgelassen wird, schaltet der Druckschalter die Pumpe ab und der Hochdruckstrahl stoppt. Wenn der Hebel gedrückt wird, schaltet die Pumpe wieder ein.

Bei zu hoher Stromaufnahme schaltet der Motorschutzschalter das Gerät ab.

Benutzen Sie den Hochdruckreiniger ausschließlich für den Privathaushalt.

Der Hochdruckreiniger ist zur Reinigung von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl bestimmt.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht, z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen lassen.

Die Entnahme von Wasser aus öffentlichen Gewässern ist in einigen Ländern nicht erlaubt.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Prüfen Sie beim Auspacken des Geräts den Verpackungsinhalt mit Hilfe der Betriebsanleitung auf Vollständigkeit und auf Beschädigungen. Bei fehlenden Teilen oder bei Transportschäden wenden Sie sich bitte an Ihren Händler.

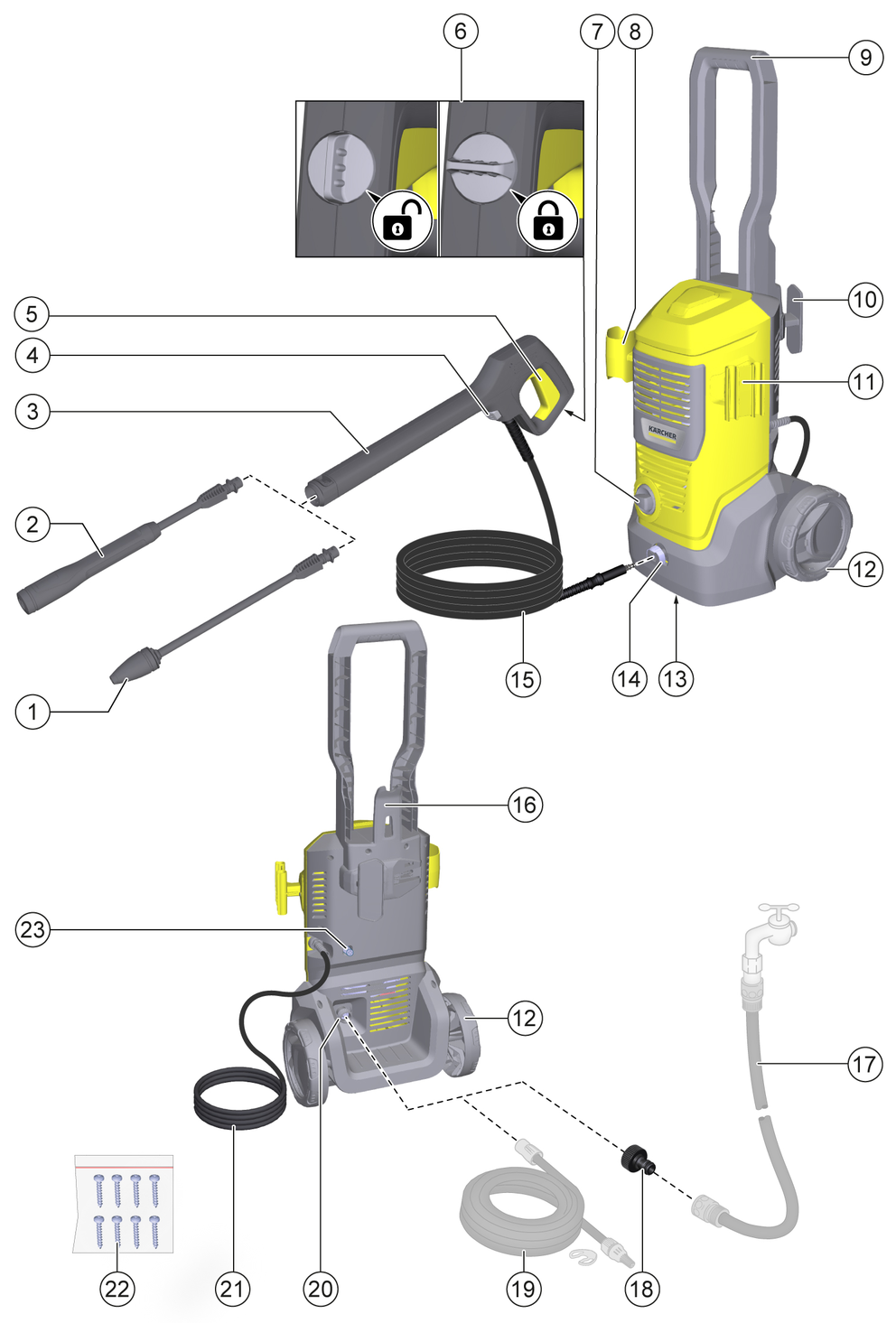

Abbildungen exemplarisch, Details können abweichen

---

1. Strahlrohr Dreckfräser für hartnäckige Verschmutzungen
2. Strahlrohr Vario Power für die gängigsten Reinigungsaufgaben.Der Arbeitsdruck lässt sich stufenlos von SOFT bis HARD erhöhen. Zum Einstellen des Arbeitsdrucks den Hebel der Hochdruckpistole loslassen und das Strahlrohr auf die gewünschte Stellung drehen.Um Reinigungsmittel auszubringen, das Strahlrohr demontieren und nur mit der Hochdruckpistole arbeiten.
3. Hochdruckpistole
4. Lösetaste
5. Hebel der Hochdruckpistole
6. Verriegelung Hochdruckpistole
7. Geräteschalter “0/OFF” / “I/ON”
8. Aufbewahrung für Hochdruckpistole
9. Transportgriff
10. Aufbewahrung für Hochdruckschlauch / Netzkabel
11. Aufbewahrung für Strahlrohre
12. Rad
13. Typenschild
14. Klammer zum Anschließen / Trennen des Hochdruckschlauchs
15. Hochdruckschlauch
16. Halter für Reinigungsmittelflasche
17. *Gartenschlauch
18. Kupplung für den Wasseranschluss
19. **KÄRCHER Saugschlauch
20. Wasseranschluss mit eingebautem Sieb
21. Netzkabel mit Netzstecker
22. Schrauben
23. Reinigungsmittelschlauch mit Reinigungsmittelfilter

* zusätzlich erforderlich

** optional erhältlich

Vor der Inbetriebnahme die lose beigelegten Teile an das Gerät montieren.

Die mitgelieferten Schrauben und den dazu passenden Schraubendreher bereitlegen.

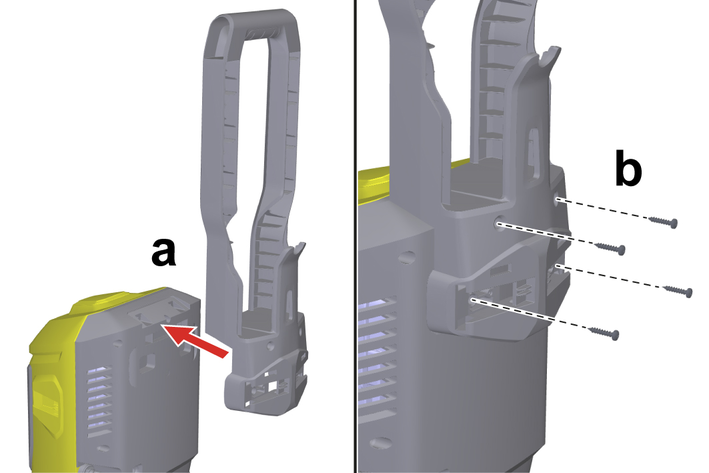

1. Den Transportgriff montieren:

   1. Den Transportgriff am Gerät aufstecken.

   2. Den Transportgriff mit 4 Schrauben sichern.

   ---

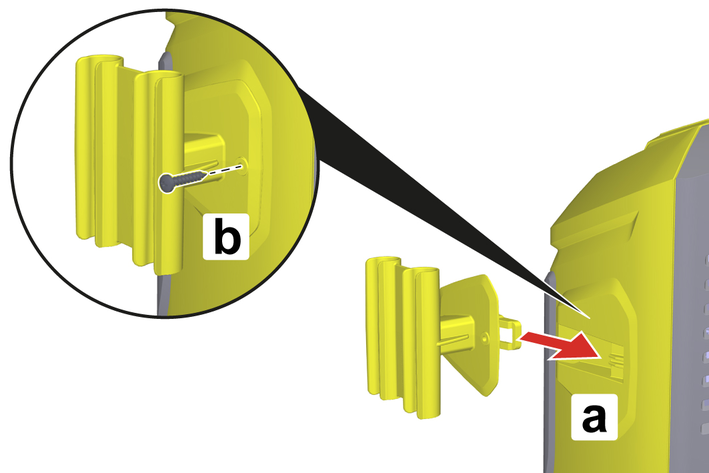

1. Die Aufbewahrung für Hochdruckpistole montieren:

   1. Die Aufbewahrung für Hochdruckpistole in die Aufnahme am Gerät schieben.

   2. Die Aufbewahrung für Hochdruckpistole in der Endposition festhalten und mit einer Schraube sichern.

   ---

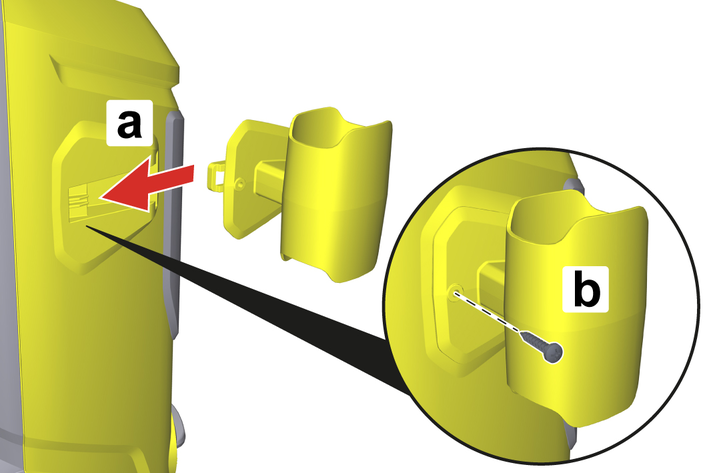

1. Die Aufbewahrung für Strahlrohre montieren:

   1. Die Aufbewahrung für Strahlrohre in die Aufnahme am Gerät schieben.

   2. Die Aufbewahrung für Strahlrohre in der Endposition festhalten und mit einer Schraube sichern.

   ---

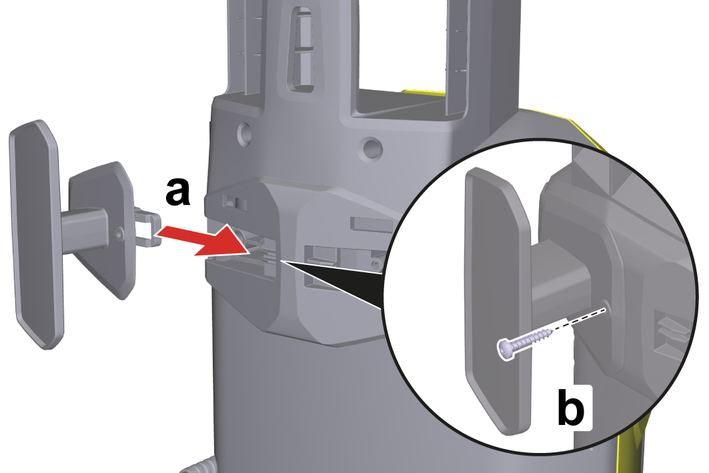

1. Die Aufbewahrung für Hochdruckschlauch / Netzkabel montieren:

   1. Die Aufbewahrung für Hochdruckschlauch / Netzkabel in die Aufnahme am Transportgriff schieben.

   2. Die Aufbewahrung für Hochdruckschlauch / Netzkabel in der Endposition festhalten und mit einer Schraube sichern.

   ---

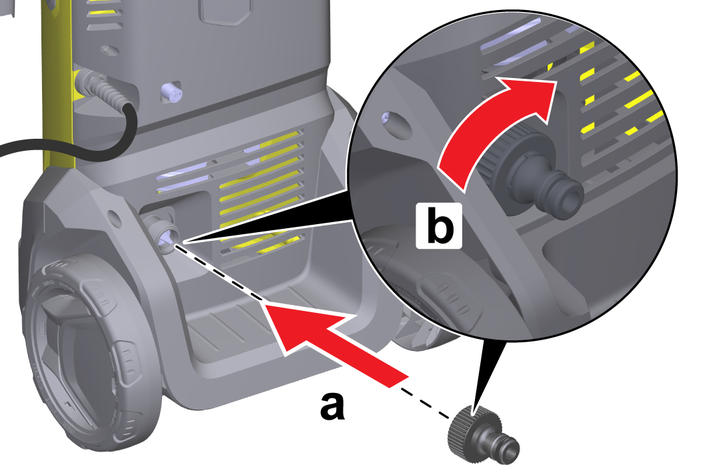

1. Die Kupplung für den Wasseranschluss auf den Wasseranschluss des Geräts schrauben.

   ---



1. Das Gerät auf eine waagerechte, ebene Fläche stellen.

2. ACHTUNG

   Beschädigungsgefahr bei Betrieb mit aufgewickeltem Hochdruckschlauch.

   Schäden am Hochdruckschlauch

   Wickeln Sie den Hochdruckschlauch vollständig ab.Legen Sie den Hochdruckschlauch ohne Knoten, Schlaufen und Verdrehungen aus, bevor Sie das Gerät betreiben.

   Den Hochdruckschlauch vollständig abwickeln und ohne Knoten, Schlaufen und Verdrehungen auslegen.

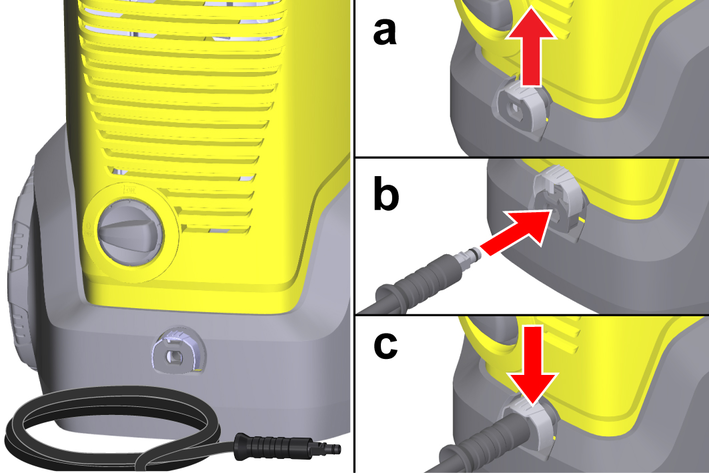

3. Den Hochdruckschlauch an das Gerät montieren:

   1. Die Klammer an der Kupplung hochziehen.

   2. Den Hochdruckschlauch in die Kupplung stecken.

   3. Die Klammer an der Kupplung nach unten drücken.

      ---

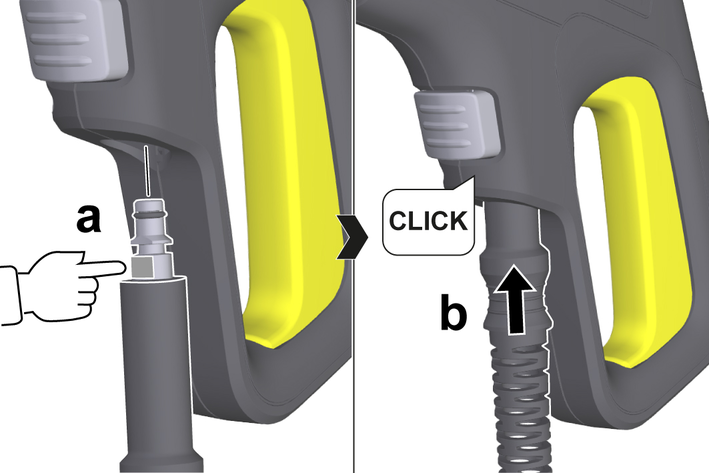

4. Den Hochdruckschlauch an die Hochdruckpistole montieren:

   1. Den Hochdruckschlauch ausrichten und

   2. in die Hochdruckpistole stecken, bis er hörbar einrastet.

   ---



5. Die sicheren Verbindungen durch Ziehen am Hochdruckschlauch prüfen.

6. Den Netzstecker in eine Steckdose stecken.

Anschlusswerte siehe Technische Daten oder Typenschild.

Die Vorschriften des Wasserversorgungsunternehmens beachten.

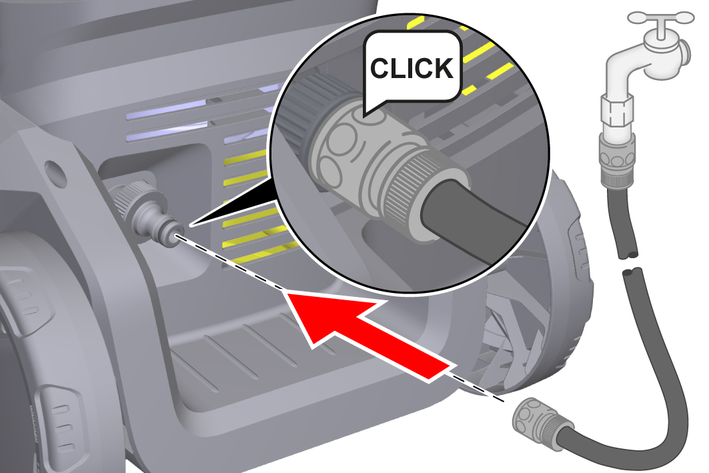

1. Den Gartenschlauch auf die Kupplung für den Wasseranschluss stecken.

   Hinweis

   Gewebeverstärkter Gartenschlauch erforderlich, Durchmesser mindestens 1/2 Zoll (13 mm), Länge mindestens 7,5 m, mit handelsüblicher Schnellkupplung.

   ---



2. Den Gartenschlauch an die Wasserleitung anschließen.

3. Den Wasserhahn vollständig öffnen.

Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch zum Ansaugen von Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (maximale Ansaughöhe siehe Technische Daten).

1. Die Kupplung am Wasseranschluss abschrauben.

2. Den Saugschlauch mit Wasser füllen.

3. Den Saugschlauch auf den Wasseranschluss des Geräts schrauben und in eine Wasserquelle (z. B. Regentonne) hängen.

1. Das Gerät einschalten “I/ON”.

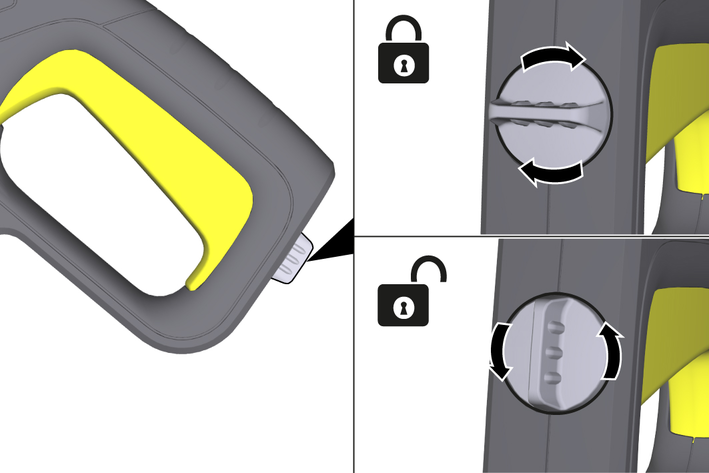

2. Den Hebel der Hochdruckpistole entsperren.

3. Den Hebel der Hochdruckpistole drücken.

   Das Gerät schaltet ein.

4. Das Gerät maximal 2 Minuten laufen lassen, bis das Wasser blasenfrei an der Hochdruckpistole austritt.

5. Den Hebel der Hochdruckpistole loslassen.

6. Den Hebel der Hochdruckpistole verriegeln.

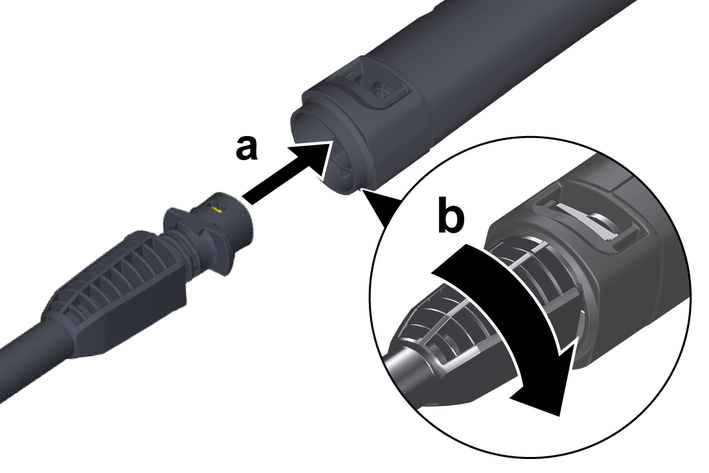

1. Ein Strahlrohr in die Hochdruckpistole einstecken und durch 90° Drehung fixieren.

   ---



2. Das Gerät einschalten “I/ON”.

3. Den Hebel der Hochdruckpistole entsperren.

4. Den Hebel der Hochdruckpistole drücken.

   Das Gerät schaltet ein.

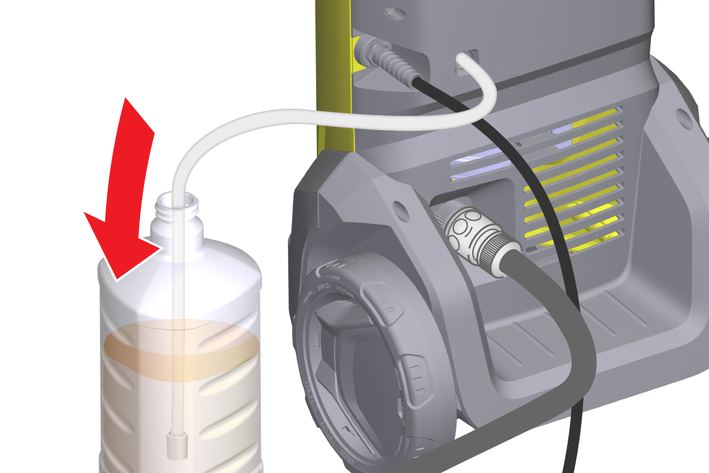

1. Den Reinigungsmittelschlauch in gewünschter Länge aus dem Gerät ziehen.

   ---



2. Den Reinigungsmittelschlauch in einen Behälter mit Reinigungsmittel tauchen.

3. Das Strahlrohr an der Hochdruckpistole demontieren.

   Während des Betriebs wird das Reinigungsmittel dem Niederdruckstrahl zugemischt.

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

1. Das Gerät ca. 30 Sekunden mit klarem Wasser spülen.

1. Den Hebel der Hochdruckpistole loslassen.

   Wenn der Hebel losgelassen wird, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

2. Den Hebel der Hochdruckpistole verriegeln.

   ---



3. Bei Arbeitspausen über 5 Minuten das Gerät ausschalten “0/OFF”.

1. Den Hebel der Hochdruckpistole loslassen.

2. Den Wasserhahn schließen.

3. Den Hebel der Hochdruckpistole 30 Sekunden drücken.

   Der im System verbliebene Druck wird abgebaut.

4. Den Hebel der Hochdruckpistole loslassen.

5. Den Hebel der Hochdruckpistole verriegeln.

6. Das Gerät ausschalten “0/OFF”.

7. Das Gerät von der Wasserversorgung trennen.

8. Den Netzstecker aus der Steckdose ziehen.

1. Das Gerät am Transportgriff ziehen.

1. Das Gerät gegen Verrutschen und Kippen sichern.

1. Das Gerät auf einer waagerechten, ebenen Fläche abstellen.

2. Die Lösetaste drücken und den Hochdruckschlauch an der Hochdruckpistole abziehen.

3. Das Strahlrohr an der Hochdruckpistole demontieren.

4. Die Strahlrohre und die Hochdruckpistole in den entsprechenden Aufbewahrungen verstauen.

5. Den Hochdruckschlauch am Gerät demontieren.

6. Den Hochdruckschlauch am Gerät verstauen.

7. Das Netzkabel mit Netzstecker am Gerät verstauen.

Vor längerer Lagerung zusätzliche Hinweise beachten, siehe Pflege und Wartung.

1. Die Wasserversorgung am Gerät trennen.

2. Den Hochdruckschlauch am Gerät demontieren.

3. Das Gerät einschalten “I/ON”.

4. Maximal 1 Minute warten, bis kein Wasser mehr am Hochdruckanschluss austritt.

5. Das Gerät ausschalten “0/OFF”.

6. Das Gerät und das Zubehör in einem frostsicheren Raum aufbewahren.

Das Gerät ist wartungsfrei. Sie müssen keine regelmäßigen Wartungsarbeiten durchführen.

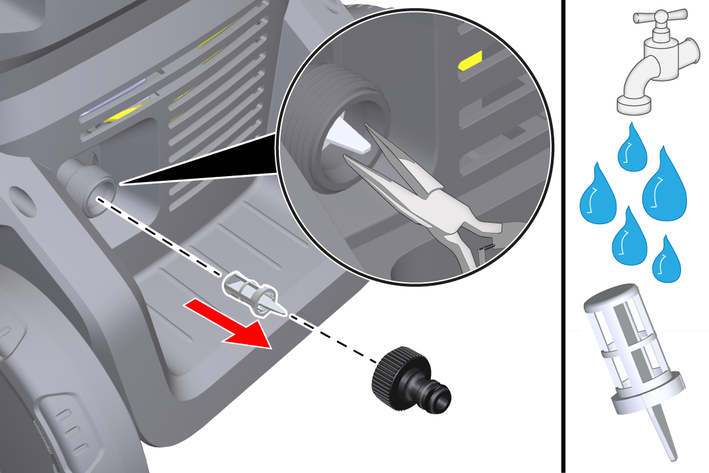

Das Sieb im Wasseranschluss bei Bedarf reinigen.

1. Die Kupplung am Wasseranschluss abschrauben.

2. Das Sieb herausziehen.

   ---



3. Das Sieb unter fließendem Wasser reinigen.

4. Das Sieb in den Wasseranschluss einsetzen.

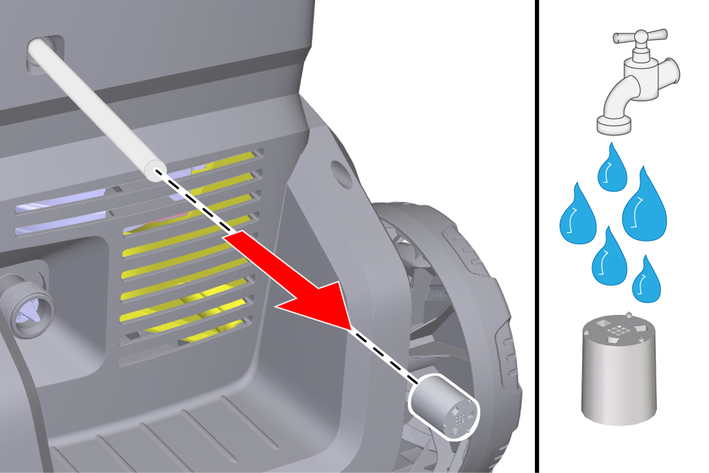

Den Reinigungsmittelfilter vor längerer Lagerung reinigen.

1. Den Reinigungsmittelfilter am Reinigungsmittelschlauch abziehen.

   ---



2. Den Reinigungsmittelfilter unter fließendem Wasser reinigen.

Störungen haben oft einfache Ursachen, die Sie mithilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

• Gerät läuft nicht

• Gerät kommt nicht auf Druck

• Starke Druckschwankungen

• Das Reinigungsmittel wird nicht angesaugt

• Gerät undicht

Ursache:

Die Spannungsversorgung ist unterbrochen.

Behebung:

1. Prüfen, ob der Netzstecker eingesteckt ist.

2. Das Gerät einschalten.

3. Den Hebel der Hochdruckpistole entriegeln und betätigen.

   Das Gerät läuft an, anderenfalls:

4. Prüfen, ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.

5. Den Netzstecker aus der Netzsteckdose ziehen und das Netzkabel und den Netzstecker auf Beschädigungen prüfen.

   Bei Schäden das Netzkabel unverzüglich vom autorisierten Kundendienst erneuern lassen.

Ursache:

Der Motorschutzschalter ist aktiv.

Behebung:

1. Ist der Motor überlastet, schaltet der Motorschutzschalter das Gerät ab.

2. Das Gerät ausschalten.

3. Das Gerät 1 Stunde abkühlen lassen.

4. Das Gerät einschalten und in Betrieb nehmen.

   Tritt die Störung mehrmals auf, das Gerät durch den Kundendienst prüfen lassen.

Ursache:

Das Strahlrohr befindet sich in Stellung “SOFT”.

Behebung:

1. Das Strahlrohr in Stellung “HARD” drehen.

Ursache:

Die Wasserzufuhr ist zu gering.

Behebung:

1. Den Wasserhahn vollständig öffnen.

2. Den Gartenschlauch knickfrei verlegen.

3. Die Zulaufwassermenge prüfen und bei Bedarf erhöhen, siehe Technische Daten.

4. Sicherstellen, dass die maximale Saughöhe nicht überschritten ist, siehe Technische Daten.

Ursache:

Das Sieb ist verschmutzt.

Behebung:

1. Das Sieb reinigen, siehe Sieb im Wasseranschluss reinigen.

Ursache:

Im Gerät befindet sich Luft.

Behebung:

1. Die richtige Montage des Hochdruck- und des Gartenschlauchs sicherstellen.

2. Das Gerät entlüften, siehe Gerät entlüften.

Ursache:

Die Strahldüse im Strahldüsenkopf ist verschmutzt.

Behebung:

1. Die Strahldüse von vorn mit einer Nadel reinigen und durchspülen.

Ursache:

Die Zulaufwassermenge ist zu gering.

Behebung:

1. Den Wasserhahn vollständig öffnen.

2. Den Gartenschlauch knickfrei verlegen.

3. Das Sieb im Wasseranschluss reinigen.

4. Die Zulaufwassermenge prüfen und bei Bedarf erhöhen.

Ursache:

An der Hochdruckpistole ist ein Strahlrohr montiert.

Behebung:

1. Das Strahlrohr demontieren und nur mit der Hochdruckpistole arbeiten.

Ursache:

Der Reinigungsmittelschlauch ist geknickt, verstopft oder undicht.

Behebung:

1. Den Reinigungsmittelschlauch knickfrei verlegen, reinigen oder erneuern.

Ursache:

Der Reinigungsmittelfilter ist verstopft.

Behebung:

1. Den Reinigungsmittelfilter reinigen, siehe Reinigungsmittelfilter reinigen.

Behebung:

1. Eine geringe Undichtheit des Geräts ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen KÄRCHER-Webseite unter "Downloads".

Hiermit erklären wir, dass das im Folgenden genannte Produkt den einschlägigen Bestimmungen der aufgeführten Richtlinien und Verordnungen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Produkts verliert diese Erklärung ihre Gültigkeit. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Produkt: Hochdruckreiniger

Typ: K 4, K 4 Start, K 4 Start Plus, K 4 Premium, KHD 4, K 4 Pure

2006/42/EG (+2009/127/EG) (bis 19.01.2027) (EU) 2023/1230 (ab 20.01.2027)

2000/14/EG

2011/65/EU

2014/30/EU

2009/125/EG

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EG: Anhang V

Gemessen: 86

Garantiert: 89

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 2026/07/01

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212
