Cu aplicația KÄRCHER Home & Garden, beneficiați de următoarele avantaje atunci când utilizați aparatul dumneavoastră:

• Sugestii privind utilizarea și cunoștințe de specialitate

• Informații despre produs, prezentare generală a accesoriilor și instrucțiuni de funcționare

• Contact pentru asistență și service

• Magazin online - oferte exclusive și multe altele

Scanați codul de pe ambalaj sau descărcați aplicația KÄRCHER Home & Garden din magazinul dvs. de aplicații și înregistrați în mod confortabil produsul.

Înainte de prima utilizare a aparatului, citiți acest capitol privind siguranța și instrucțiunile de funcționare. Acționați conform acestor instrucțiuni. Păstrați instrucțiunile de funcționare pentru viitoarele utilizări sau pentru viitorul posesor.

• În afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și prevederile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele legislative.

• Plăcuţele de avertizare şi plăcuţele informative montate pe aparat furnizează indicaţii importante pentru funcţionarea în condiţii de siguranţă.

Comutatorul aparatului împiedică funcţionarea accidentală a aparatului.

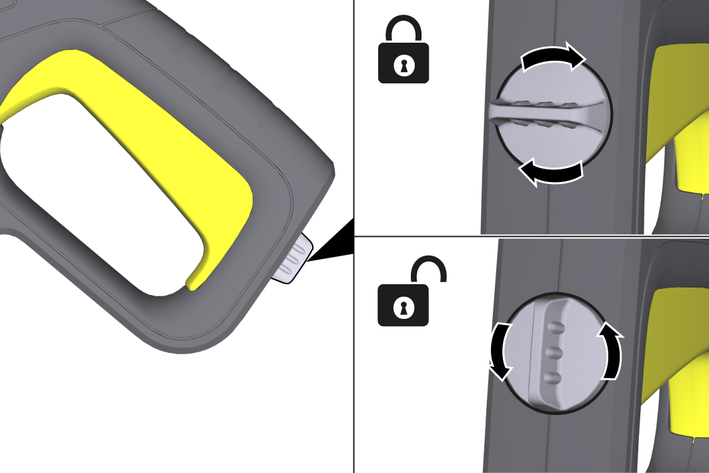

Dispozitivul de blocare blochează maneta pistolului de înaltă presiune şi împiedică pornirea accidentală a aparatului.

Când maneta pistolului de înaltă presiune este eliberat, comutatorul de presiune opreşte pompa, iar jetul de înaltă presiune se opreşte. Dacă maneta este trasă, pompa porneşte din nou.

Aparatul de curăţat cu înaltă presiune este destinat exclusiv uzului casnic.

Aparatul de curăţat cu înaltă presiune este destinat pentru curăţarea maşinilor, autovehiculelor, construcţiilor, utilajelor, faţadelor, teraselor, aparatelor de grădinărit etc. cu jet de apă cu înaltă presiune.

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjurător. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Lucrări de curăţare care produc apă uzată uleioasă, de ex. la spălarea motoarelor, spălarea caroseriei pot fi efectuate numai în spălătorii cu separatoare de ulei.

Lucrări cu soluţie de curăţat pot fi efectuate numai pe suprafeţe de lucru etanşe la lichide, conectate la sistemul de canalizare. Nu permiteţi ca soluţia de curăţat să ajungă în ape sau sol.

Extragerea de apă din apele publice nu este permisă în unele ţări.

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără avarii a aparatului.

Informaţii despre accesorii şi piesele de schimb se găsesc la adresa www.kaercher.com.

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

---

---

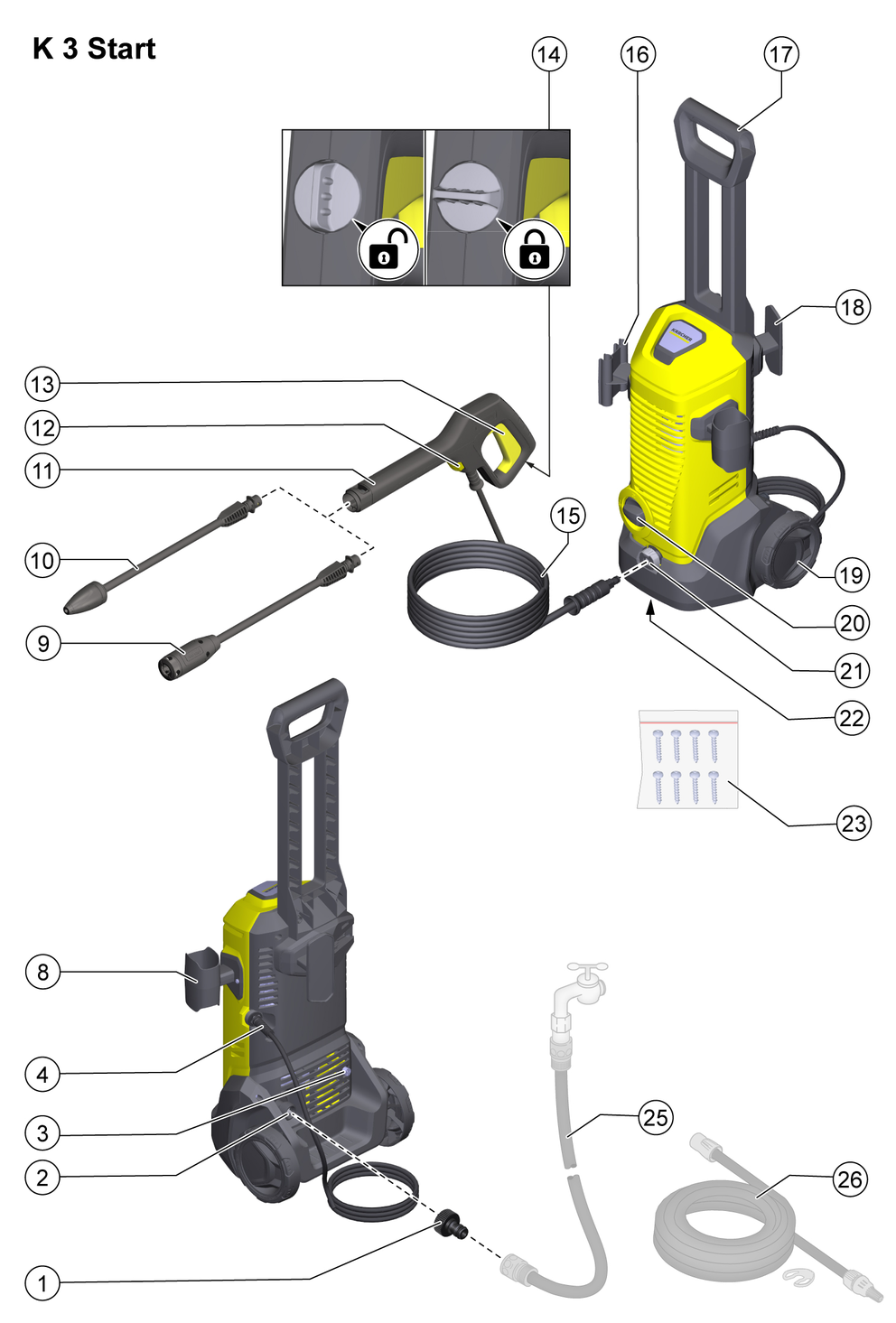

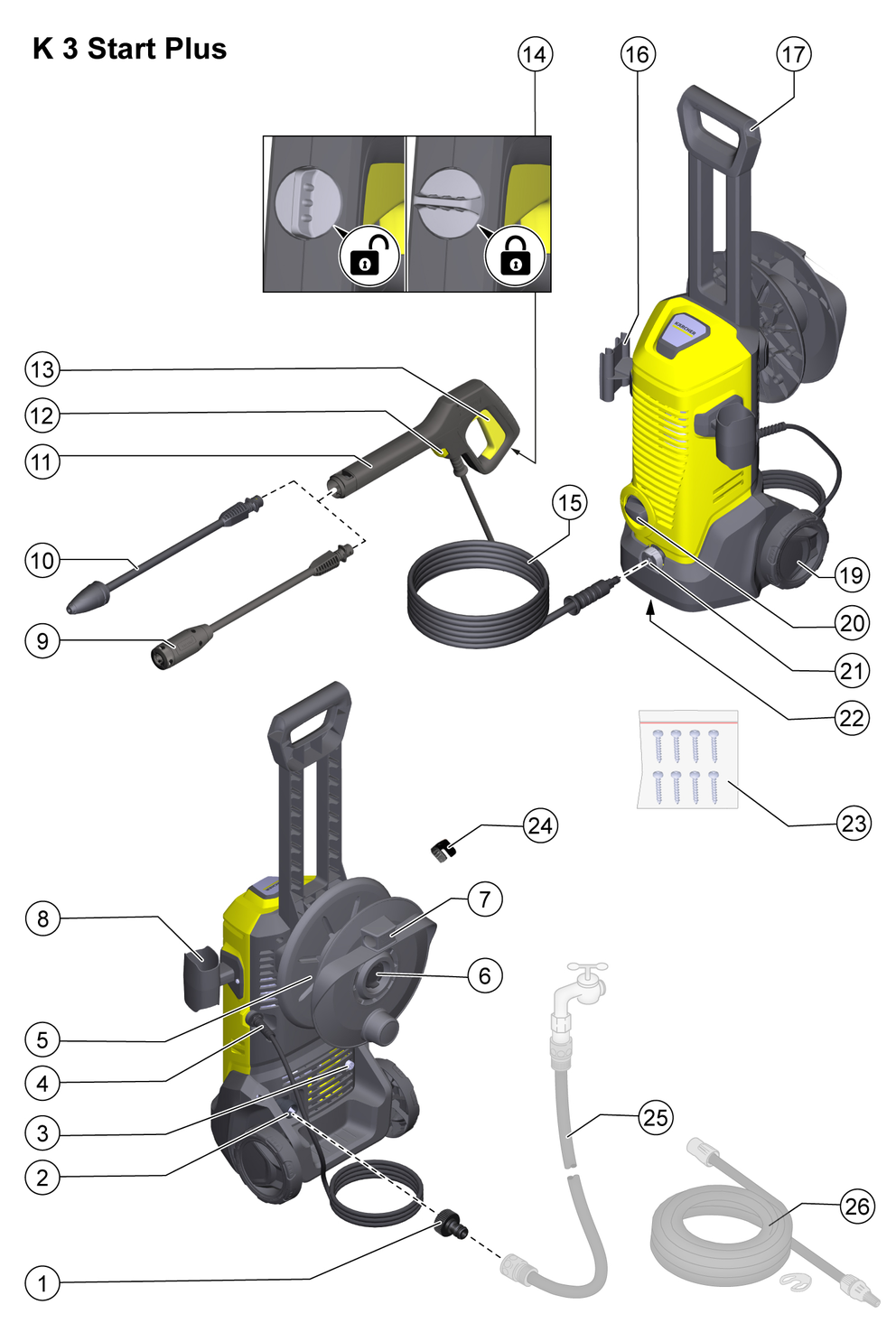

1. Cuplaj pentru racordul de apă
2. Racord de apă cu filtru încorporat
3. Furtunul de aspirare a substanței de curățare
4. Cablu de alimentare cu fişă de reţea
5. Tambur furtun
6. Suportul tamburului de furtun
7. Fixare pentru furtunul de înaltă presiune
8. Suportul pistolului de înaltă presiune
9. Lance Vario Power pentru cele mai frecvente sarcini de curățare.Presiunea de lucru poate fi crescută continuu de la SOFT (Moale) până la HARD (Dur). Pentru reglarea presiunii de lucru eliberaţi pârghia pistolului de pulverizat manual şi rotiţi lancea în poziţia dorită.
10. Lance cu duză rotativă pentru îndepărtarea murdăriei dure
11. Pistol de înaltă presiune
12. Buton de eliberare
13. Pârghia pistolului de înaltă presiune
14. Blocajul pistolului de înaltă presiune
15. Furtun de înaltă presiune
16. Suportul de lănci
17. Mâner de transport
18. Suportul furtunului de înaltă presiune/conductei de racord la rețea
19. Roata de transportare
20. Întrerupător principal „0/OFF” / „I/ON”
21. Racord de înaltă presiune
22. Plăcuță de tip
23. Şuruburi
24. Clemă pentru furtunul de înaltă presiune
25. * Furtun de grădină (armat cu țesături, diametru de cel puțin 1/2 inch (13 mm), lungime de cel puțin 7,5 m, cu cuplaj rapid disponibil în comerț)
26. **Furtun de aspirație KÄRCHER pentru alimentare cu apă din recipiente deschise

* necesar suplimentar

** disponibil opțional

Înainte de punerea în funcţiune, montaţi pe aparat piesele fixate lejer.

Pregătiţi şuruburile livrate şi şurubelniţa corespunzătoare.

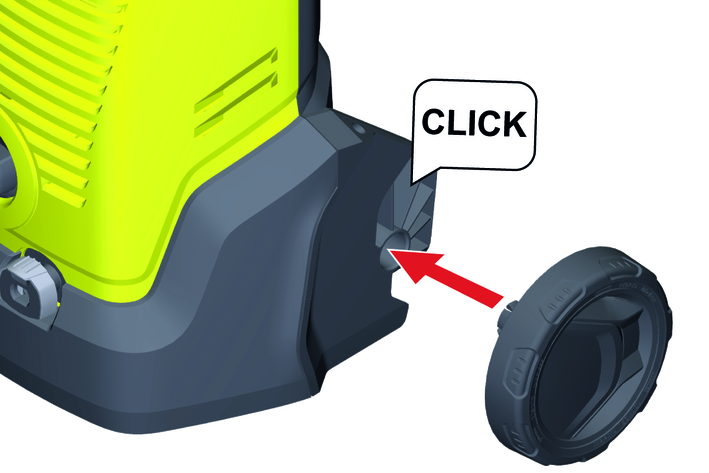

1. Fixați roțile pe unitate.

   ---

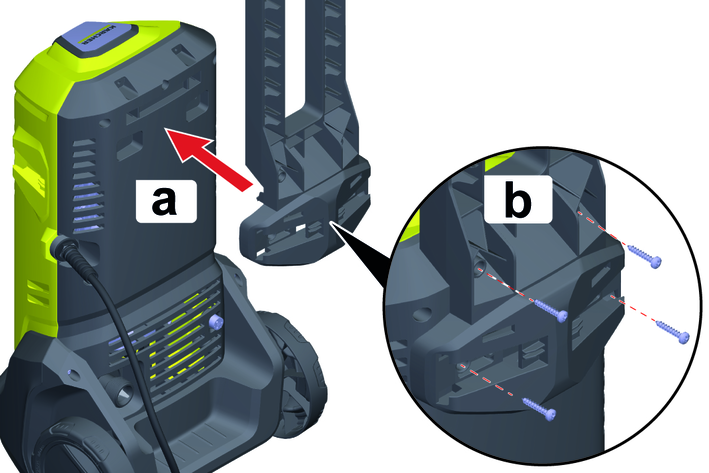

1. Atașați mânerul portant.

2. Fixați mânerul portant cu 4 șuruburi.

   ---

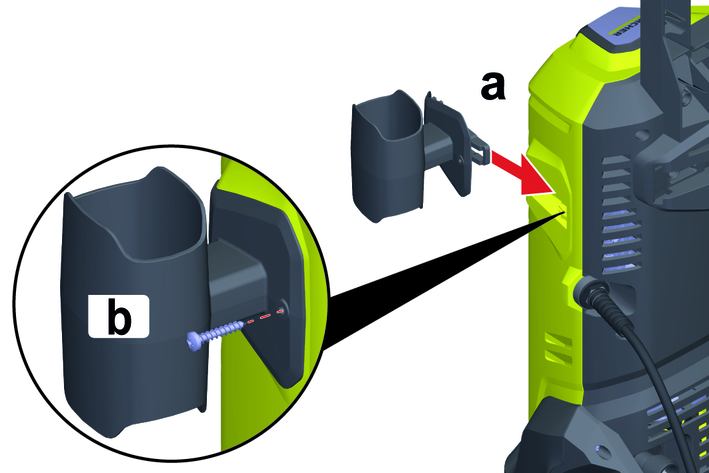

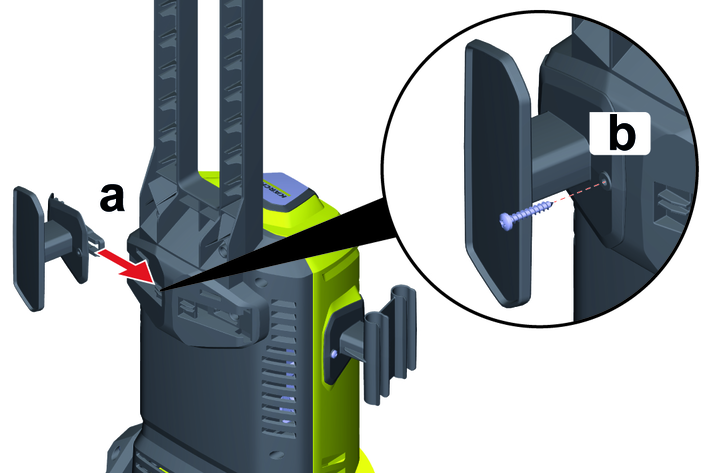

1. Glisați suportul pistolului de înaltă presiune în suportul de pe aparat.

2. Țineți suportul în poziția finală și fixați-l cu un șurub.

   ---

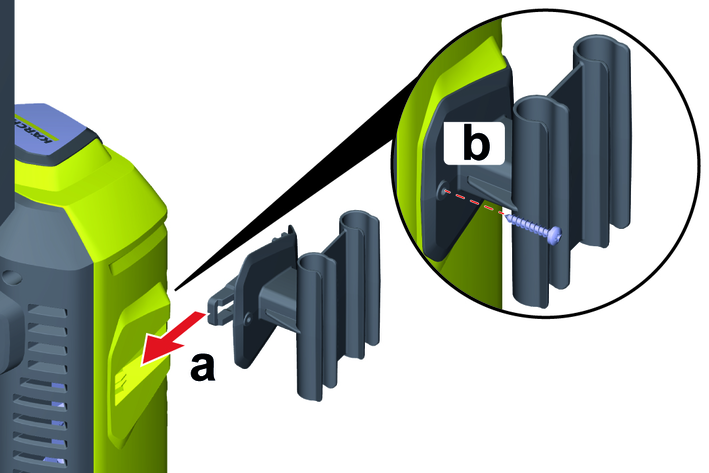

1. Glisați suportul de lance în suportul de pe aparat.

2. Țineți suportul în poziția finală și fixați-l cu un șurub.

   ---



Aparate fără tambur de furtun

1. Glisați suportul furtunului de înaltă presiune/conductei de racord de rețea din exterior în suportul de la mânerul de transport.

2. Țineți suportul în poziția finală și fixați-l cu un șurub.

   ---



Aparate cu tambur de furtun

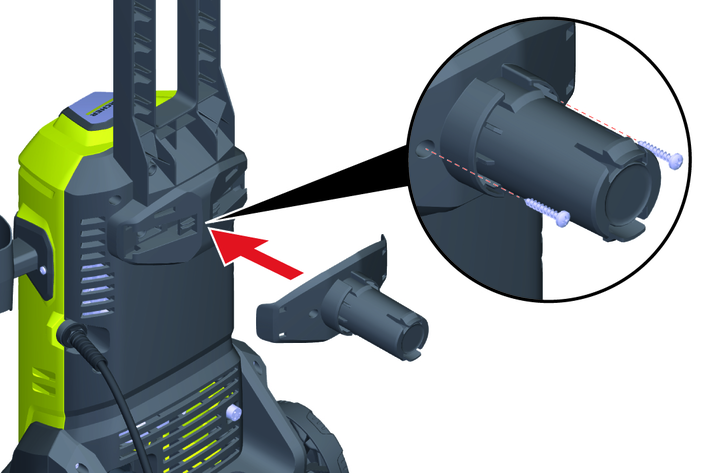

1. Montați suportul pentru tamburul de furtun.

2. Fixați suportul cu 2 șuruburi.

   ---

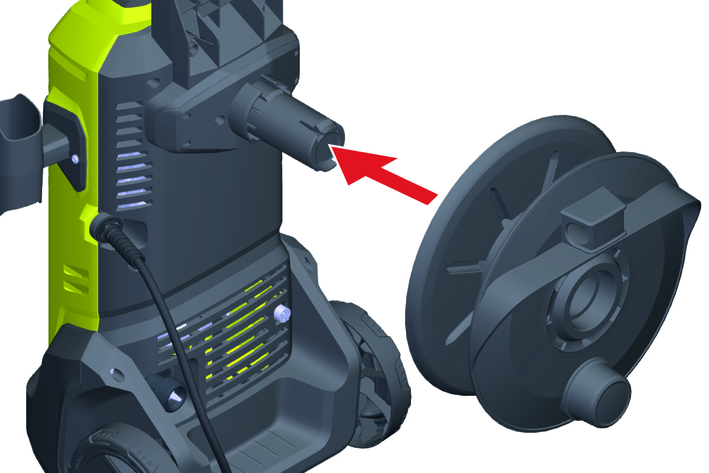

3. Montați tamburul de furtun.

   Tamburul de furtun se fixează.

   ---

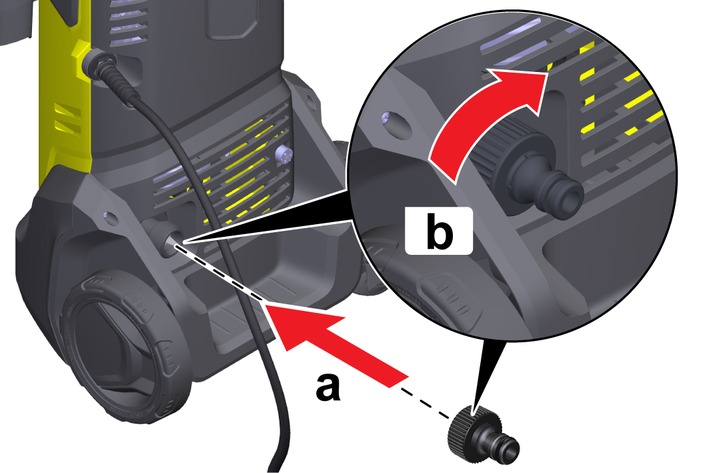

1. Înşurubaţi cuplajul pentru conectarea la sursa de apă la conectarea la sursa de apă a aparatului.

   ---



1. Amplasaţi aparatul pe o suprafaţă plană.

2. Desfaceți complet furtunul de înaltă presiune și slăbiți toate buclele și răsucirile.

   Indicaţie

   Aparate cu tambur de furtun În timpul utilizării aparatului asigurați-vă de faptul că furtunul de înaltă presiune este îndepărtat complet de pe tamburul furtun.

3. Racordați furtunul de înaltă presiune de aparat.

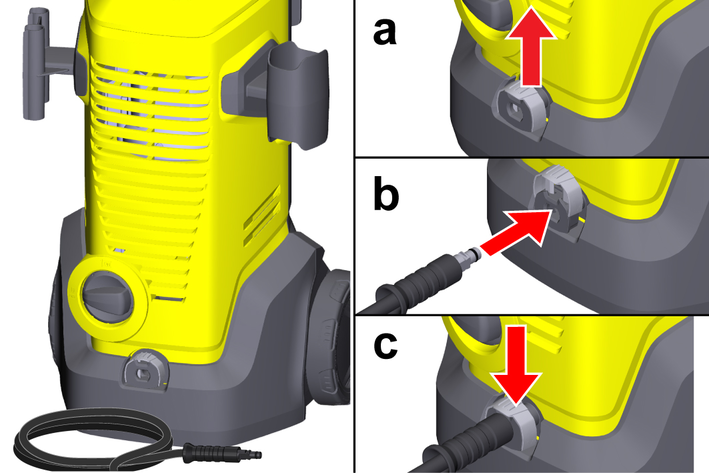

   1. Trageți în sus clema de la cuplaj.

   2. Introduceți furtunul de înaltă presiune în cuplaj.

   3. Apăsați în jos clema de la cuplaj.

      ---

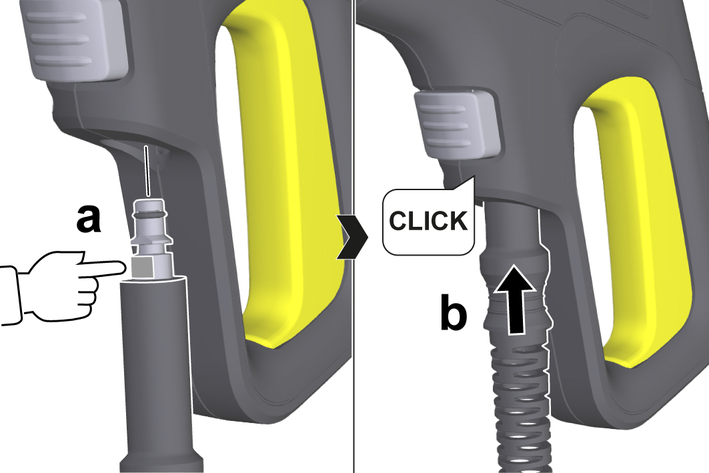

4. Introduceţi furtunul de înaltă presiune în pistolul de înaltă presiune, până când se aude distinct sunetul de conectare.

   ---



   Indicaţie

   Acordaţi atenţie alinierii corecte a niplului.

5. Verificaţi dacă racordurile sunt sigure, trăgând de furtunul de înaltă presiune.

6. Introduceţi ştecherul într-o priză.

Pentru valorile de racordare, vezi plăcuţa cu caracteristici sau capitolul Date tehnice.

Respectaţi reglementările companiei de alimentare cu apă.

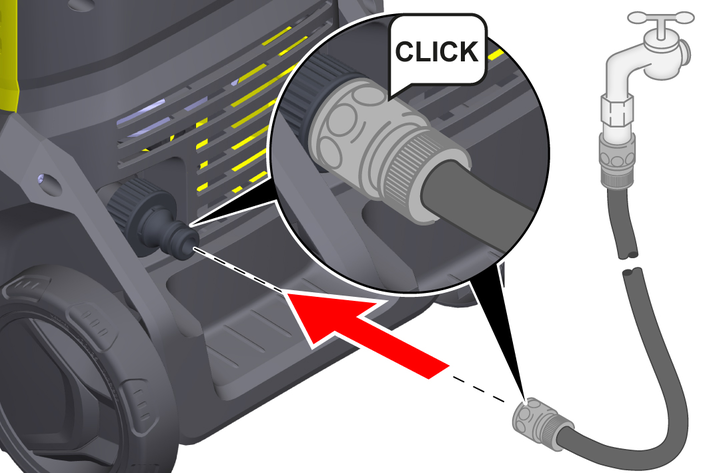

1. Montați furtunul de grădină la cuplajul pentru racordul de apă.

   ---



2. Racordați furtunul de grădină la conducta de apă.

3. Deschideţi complet robinetul de apă.

Acest aparat de curățare de înaltă presiune este dotat cu furtunul de aspirare KÄRCHER poate fi utilizat pentru aspirarea apei de suprafață, de ex. din recipiente apă de ploaie sau iazuri (pentru înălțimea maximă de aspirare, vezi capitolul Date tehnice).

1. Deșurubați cuplajul de la racordul de apă.

2. Umpleţi furtunul de aspirare cu apă.

3. Înșurubați furtunul de aspirare pe racordul de apă al aparatului și pe o sursă de apă (de ex.  recipient de apă de ploaie).

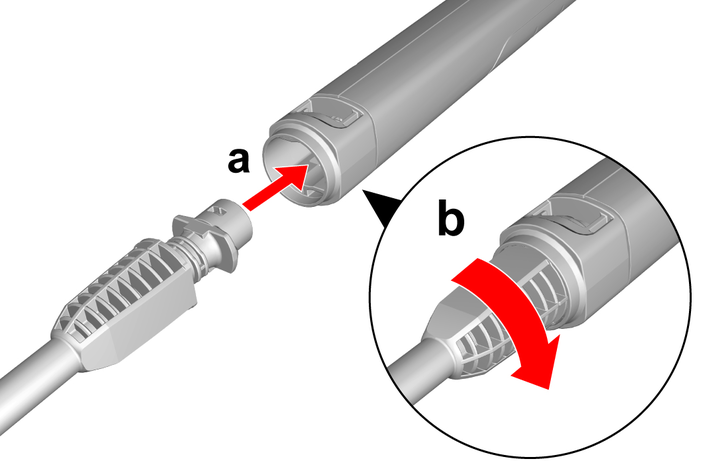

1. Introduceţi o lance în pistolul de înaltă presiune şi fixaţi-o prin rotire la 90°.

   ---



2. Porniţi aparatul („I/ON”).

3. Deblocaţi maneta pistolului de înaltă presiune.

4. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

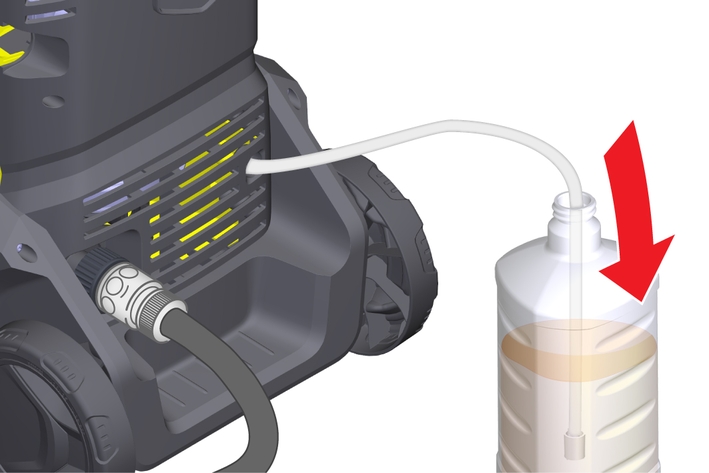

1. Trageți furtunul de aspirare a substanței de curățare din aparat, la lungimea dorită.

   ---



2. Scufundați furtunul de aspirare a substanței de curățare într-un recipient cu substanță de curățare.

3. Demontați lancea și lucrați numai cu pistolul de înaltă presiune.

4. Apăsaţi pârghia pistolului de înaltă presiune.

   În timpul utilizării, substanța de curățare este adăugată la jetul de joasă presiune.

1. Eliberaţi maneta pistolului de înaltă presiune.

   Dacă maneta este eliberată, aparatul se opreşte. Se menţine presiunea înaltă din sistem.

2. Blocaţi maneta pistolului de înaltă presiune.

   ---



3. În cazul pauzelor de lucru care depăşesc 5 minute, opriţi aparatul „0/OFF”.

1. Pulverizaţi cu moderaţie soluţie de curăţat pe suprafaţa uscată şi lasaţi să acţioneze (nu să se usuce).

2. Clătiţi murdăria dizolvată cu jetul de apă de înaltă presiune.

1. Spălaţi aparatul aprox. 30 de secunde cu apă curată.

1. Eliberaţi mânerul pistolului de înaltă presiune.

2. Închideți robinetul de apă.

3. Apăsaţi mânerul pistolului de înaltă presiune timp de 30 de secunde.

   Presiunea rămasă în sistem este eliminată.

4. Eliberaţi mânerul pistolului de înaltă presiune.

5. Blocaţi mânerul pistolului de înaltă presiune.

6. Opriți aparatul „0/OFF”.

7. Decuplați aparatul de la alimentarea cu apă.

8. Scoateți fișa de rețea din priză.

1. Trageţi aparatul de mânerul pentru transport.

1. Asiguraţi aparatul împotriva alunecării şi basculării.

1. Așezați aparatul pe o suprafață plană.

2. Decuplați furtunul de înaltă presiune de pe pistolul de înaltă presiune.

3. Separaţi lancea de pistolul de înaltă presiune.

4. Stivuiți ambele lănci și pistolul de înaltă presiune în suporturile corespunzătoare.

5. Separați furtunul de înaltă presiune de aparat.

6. Stivuiți furtunul de înaltă presiune.

   Aparate fără tambur de furtun

   Depozitaţi furtunul de înaltă presiune pe aparat.

   Aparate cu tambur de furtun

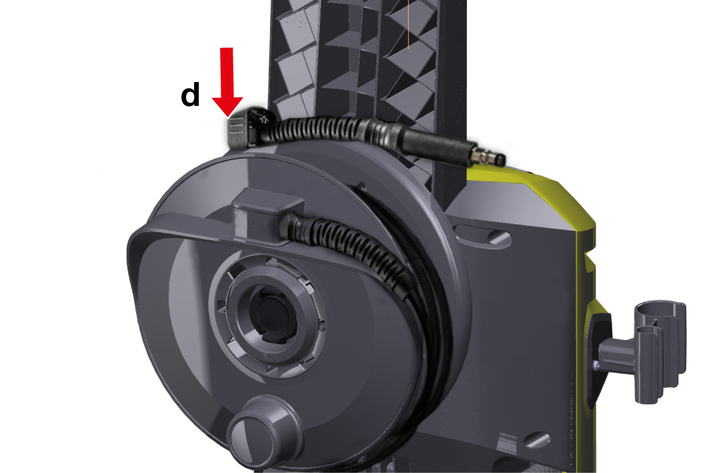

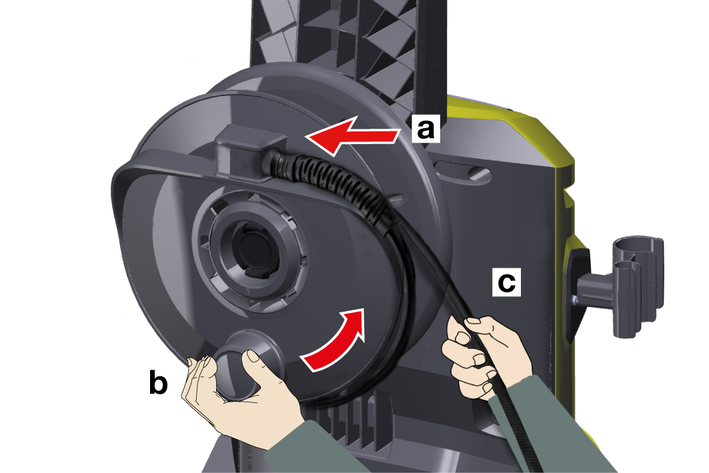

   1. Introduceți un capăt al furtunului de înaltă presiune în orificiul din partea frontală a tamburului de furtun.

   2. Întoarceți manivela pentru a înfășura furtunul de înaltă presiune.

   3. Folosiți cealaltă mână pentru ghidarea furtunului de înaltă presiune.

      ---



   4. Folosiți clema de furtun de înaltă presiune pentru a fixa furtunul de înaltă presiune înfășurat pe rola de furtun.

      ---



7. Stivuiți conducta de racord la rețea la aparat.

Înainte de o depozitare mai îndelungată, respectați indicațiile suplimentare, vezi capitolul Îngrijirea şi întreţinerea.

1. Decuplați aparatul de la alimentarea cu apă.

2. Decuplați furtunul de înaltă presiune de la aparat.

3. Porniţi aparatul „I/ON”.

4. Aşteptaţi maxim 1 minut până când din racordul de înaltă presiune nu mai iese apă.

5. Opriți aparatul „0/OFF”.

6. Depozitaţi aparatul și accesoriile într-un spaţiu protejat împotriva îngheţului.

Aparatul nu necesită întreţinere, de ex. nu trebuie să efectuați periodic nicio lucrare de întreţinere.

Dacă este cazul, curățați filtrul din racordul de apă.

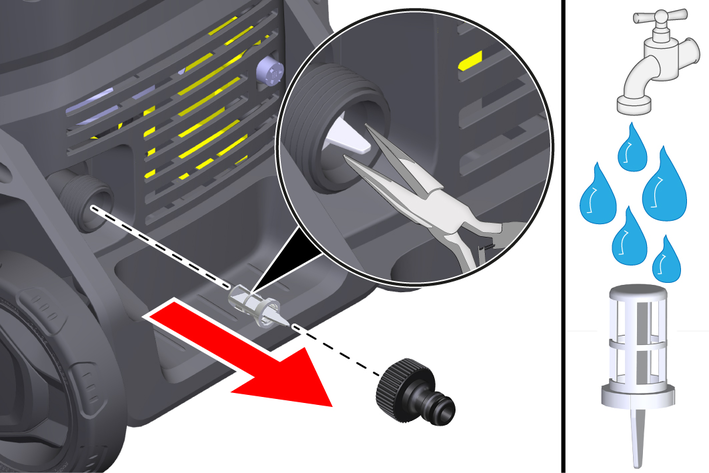

1. Deșurubați cuplajul de la racordul de apă.

2. Scoateți filtrul.

   ---



3. Curăţaţi filtrul sub jet de apă.

4. Montați filtrul în racordul de apă.

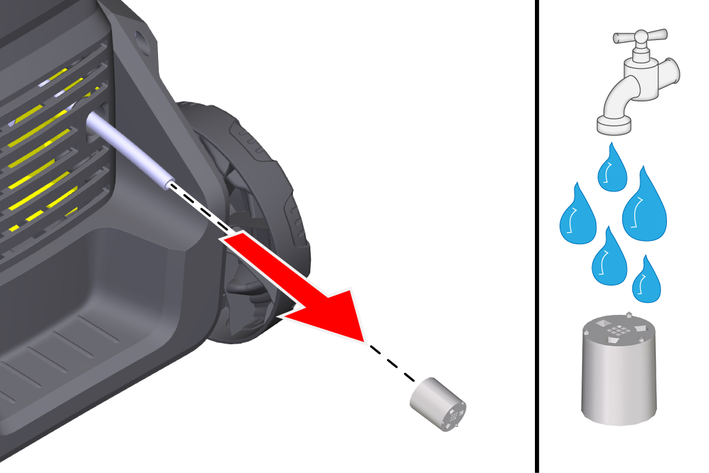

Curăţaţi filtrul pentru detergent înainte de o depozitare mai îndelungată.

1. Scoateţi filtrul de la furtunul de aspirare a agenților de curățare.

2. Curăţaţi filtrul sub jet de apă curentă.

   ---



De obicei, defecțiunile survin din cauze simple, care pot fi remediate ușor cu ajutorul următoarei prezentări generale. În cazul în care aveți dubii sau în cazul survenirii de defecțiuni nespecificate vă rugăm contactați o unitate de service autorizată.

• Aparatul nu funcţionează

• Aparatul nu generează presiune

• Variaţii de presiune puternice

• Aparatul nu este etanş

• Substanța de curățare nu este aspirată

Remediere:

1. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

2. Verificaţi dacă tensiunea indicată pe plăcuţa cu caracteristici coincide cu tensiunea sursei de curent.

3. Verificaţi cablul de alimentare cu privire la deteriorare.

Cauză:

Alimentarea cu apă este prea redusă.

Remediere:

1. Deschideţi complet robinetul de apă.

2. Verificaţi alimentarea cu apă pentru a vă asigura că are un debit de pompare suficient.

3. Verificaţi reglarea de la lance.

4. Verificaţi dacă înălţimea maximă de aspirare nu a fost depăşită.

Cauză:

Sita racordului la sursa de apă este murdară.

Remediere:

1. Trageţi în afară sita din conectarea la sursa de apă cu un cleşte plat.

2. Curăţaţi sita sub jet de apă curentă.

   ---



Cauză:

În aparat există aer.

Remediere:

1. Aerisiţi aparatul:

   1. Porniţi aparatul timp de maximum 2 minute fără a conecta lancea.

   2. Apăsaţi pistolului de înaltă presiune şi aşteptaţi până când apa din pistolul de înaltă presiune nu mai conţine bule de aer.

   3. Conectaţi lancea.

Remediere:

1. Curăţarea duzei de înaltă presiune:

   1. Îndepărtaţi murdăria din gaura duzei cu un ac.

   2. Spălaţi duza de înaltă presiune din faţă cu apă.

2. Verificaţi cantitatea de apă alimentată.

Remediere:

1. O uşoară neetanşeitate a aparatului este necesară din punct de vedere tehnic. În caz de neetanşeitate serioasă, contactaţi serviciul de asistenţă clienţi autorizat.

Cauză:

Lancea este montată la pistolul de înaltă presiune.

Remediere:

1. Demontați lancea și lucrați numai cu pistolul de înaltă presiune.

Cauză:

Furtunul pentru substanța de curățare este îndoit, înfundat sau neetanș.

Remediere:

1. Așezați fără îndoituri furtunul pentru substanța de curățare, curățați-l sau înlocuiți-l.

Cauză:

Filtrul pentru substanța de curățare este înfundat.

Remediere:

1. Curăţaţi filtrul pentru detergent, vezi Curăţaţi filtrul pentru detergent.

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

Pentru mai multe informații vă rugăm vizitați: www.kaercher.com/dealersearch

Pentru mai multe informații privind garanția (dacă sunt disponibile) vă rugăm accesați meniul „Descărcări” din opțiunea Service al paginii web al reprezentanței KÄRCHER din țara dvs.

Prin prezenta declarăm că produsul menționat mai jos este conform cu dispozițiile relevante ale directivelor și regulamentelor enumerate. În cazul efectuării unei modificări a produsului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea. Prezenta declarație de conformitate este emisă pe răspunderea exclusivă a producătorului.

Produs: Aparat de curăţat cu înaltă presiune

Tip: K 3, K 3 Start, K 3 Start Plus, K 3 Premium, KHD 3

2006/42/CE (+2009/127/CE) (până la 19.01.2027) (UE) 2023/1230 (de la 20.01.2027)

2000/14/UE

2011/65/UE

2014/30/UE

2009/125/UE

(UE) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/UE: Anexa V

K 3 (1.676-000.0 - 1.676-014.0)

Măsurat: 88

Garantat: 90

K 3, K 3 Start, K 3 Start Plus, K 3 Premium, KHD 3

Măsurat: 87

Garantat: 90

Persoana responsabilă pentru documentație:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Telefon: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 2026/07/01

Semnatarii acţionează în numele şi prin împuternicirea Consiliului Director.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

• K 3 Start

• K 3 Start Plus
