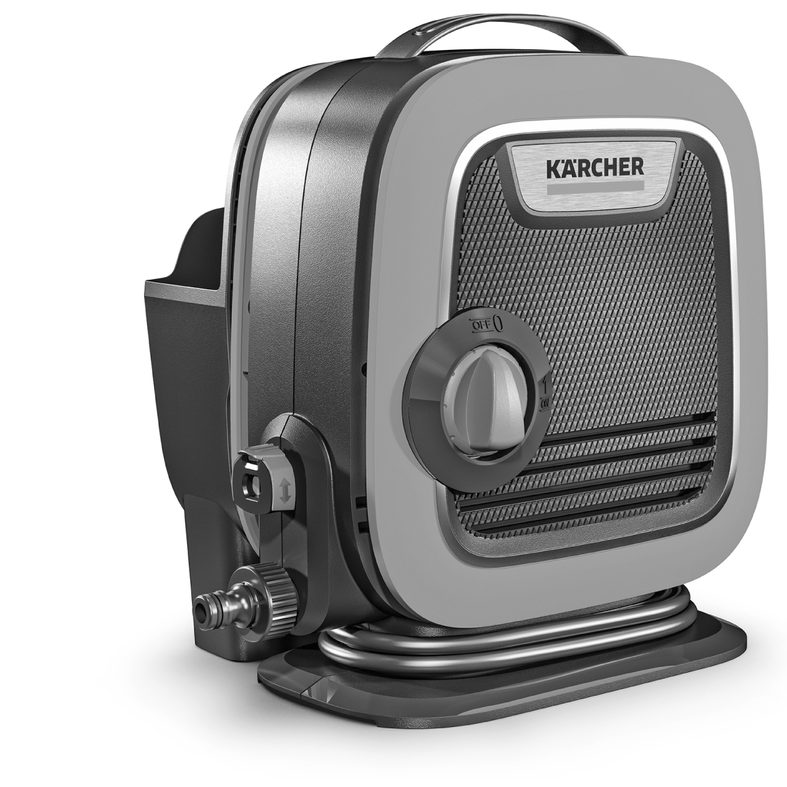

K Mini
59807390 (06/26)
KÄRCHER Home & Garden App
Met de KÄRCHER Home & Garden App profiteert u van de volgende voordelen bij het gebruik van uw apparaat:
Gebruikstips & deskundige kennis
Productinformatie, overzicht van toebehoren en gebruiksaanwijzingen
Contactgegevens voor hulp en service
Onlineshop - exclusieve aanbiedingen en nog veel meer
Scan de code op de verpakking of download de KÄRCHER Home & Garden App in uw App Store en registreer uw product gemakkelijk.
Veiligheidsinstructies
Lees voor het eerste gebruik van het apparaat dit veiligheidshoofdstuk en deze gebruiksaanwijzing door. Handel dienovereenkomstig. Bewaar de gebruiksaanwijzing voor later gebruik of voor de volgende eigenaar.
Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijke veiligheidsvoorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.
De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geven belangrijke instructies voor de veilige werking.
Gevarenniveaus
GEVAAR
Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.
WAARSCHUWING
Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.
VOORZICHTIG
Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.
LET OP
Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.
Gebruik
GEVAAR
Het apparaat mag niet in explosieve bereiken worden gebruikt.
GEVAAR
Zuig nooit oplosmiddelen, oplosmiddelhoudende vloeistoffen of onverdunde zuren op. Hiertoe behoren bijv. bezine, verfverdunner of stookolie. De spuitnevel is zeer licht ontvlambaar, explosief en giftig.
GEVAAR
Beschadigde voertuigbanden/bandventielen zijn levensgevaarlijk. Voertuigbanden/bandventielen kunnen door de hogedrukstraal beschadigd raken en scheuren. Eerste indicatie hiervoor is een kleurverandering van de band. Houd bij de reiniging van voertuigbanden/bandventielen een straalafstand van ten minste 30 cm aan.
WAARSCHUWING
Gebruik het apparaat niet wanneer zich personen zonder geschikte beschermende kleding in de buurt bevinden.
WAARSCHUWING
Richt de hogedrukstraal niet op uzelf, bijv. om kleding of schoenen te reinigen.
WAARSCHUWING
Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf.
WAARSCHUWING
Reinig geen voorwerpen die stoffen bevatten die gevaarlijk zijn voor de gezondheid (zoals asbest).
WAARSCHUWING
Controleer het apparaat en toebehoren, zoals hogedrukslang, hogedrukpistool en veiligheidsinrichtingen, voor elk gebruik op correcte toestand en bedrijfsveiligheid. Gebruik het apparaat niet als het beschadigd is. Vervang beschadigde componenten onmiddellijk.
WAARSCHUWING
Gebruik alleen door de fabrikant aanbevolen hogedrukslangen, uitrustingen en koppelingen.
WAARSCHUWING
Gevaar voor verbranding. Bij het loskoppelen van de toevoer- of hogedrukslang kan na het gebruik heet water uit de aansluitingen komen.
VOORZICHTIG
Gebruik het apparaat volgens de geldende voorschriften nooit zonder systeemscheider op het drinkwaternet. Zorg ervoor dat de aansluiting van uw waterinstallatie, waarop de hogedrukreiniger wordt aangesloten, met een systeemscheider conform EN 12729 type BA is uitgerust.
VOORZICHTIG
Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater.
VOORZICHTIG
Laat het apparaat nooit zonder toezicht zolang het in gebruik is.
VOORZICHTIG
Door de uitstromende waterstraal aan de hogedruksproeier treedt een reactiekracht op het hogedrukpistool op. Zorg voor stabiliteit en houdt het hogedrukpistool en de straalbuis goed vast.
VOORZICHTIG
Ongevallen of beschadigingen door omvallen van het apparaat. U moet voor alle werkzaamheden met of aan het apparaat zorgen dat het stabiel staat.
LET OP
Gebruik het apparaat niet bij temperaturen onder 0 °C.
Persoonlijke veiligheidsuitrusting
VOORZICHTIG
Draag geschikte beschermende kleding en een veiligheidsbril om uzelf tegen opspattend water of vuil te beschermen.
VOORZICHTIG
Tijdens het gebruik van hogedrukreinigers kunnen aerosolen ontstaan. Het inademen van aerosolen kan schadelijk zijn voor de gezondheid. Al naargelang de toepassing kan het gebruik van volledig afgeschermde sproeiers (bijv. oppervlaktereinigers) de uitstoot van waterige aerosolen duidelijk verminderen. Draag afhankelijk van de omgeving die u wilt reinigen, een geschikt stofmasker van de klasse FFP 2 of vergelijkbaar om uzelf te beschermen tegen het inademen van aerosolen wanneer er geen volledig afgeschermde sproeier kan worden gebruikt.
Gevaar voor elektrische schokken
GEVAAR
Sluit apparaten van beschermingsklasse I alleen op correct geaarde stroombronnen aan.
GEVAAR
Sluit het apparaat alleen op wisselstroom aan. De aangegeven spanning op het typeplaatje moet overeenkomen met de spanning van de stroombron.
GEVAAR
Gebruik het apparaat alleen via een aardlekschakelaar (maximaal 30 mA).
GEVAAR
Raak stekkers en stopcontacten nooit met vochtige handen aan.
GEVAAR
Netstekker en koppeling van een verlengkabel moeten waterdicht zijn en mogen niet in water liggen. De koppeling mag niet op de grond liggen. Gebruik kabeltrommels die ervoor zorgen dat de stopcontacten zich ten minste 60 mm boven de grond bevinden.
GEVAAR
Alle stroomgeleidende onderdelen in het werkbereik moeten beschermd zijn tegen waterstralen.
WAARSCHUWING
Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364-1 is uitgevoerd.
WAARSCHUWING
Controleer voor elk gebruik van het apparaat of de stroomleiding met netstekker niet is beschadigd. Als de stroomleiding is beschadigd, moet deze onmiddellijk door de fabrikant, de geautoriseerde klantenservice of een elektricien worden vervangen om gevaar te vermijden.
WAARSCHUWING
Beschadig de stroom- en verlengkabel niet door overrijden, beknellen, scheuren en dergelijke. Bescherm de stroomkabel tegen hitte, olie en scherpe randen.
WAARSCHUWING
Ongeschikte elektrische verlengkabels zijn gevaarlijk. Gebruik buiten alleen daarvoor toegestane en overeenkomstig gemarkeerde elektrische verlengkabels waarvan de diameter groot genoeg is: 1‑10 m : 1,5 mm2, 10‑30 m : 2,5 mm2
VOORZICHTIG
Wikkel de verlengkabel altijd volledig van de kabeltrommel af.
VOORZICHTIG
Schakel het apparaat bij langere pauzes en na gebruik met de hoofdschakelaar/apparaatschakelaar uit en koppel de netstekker los.
Gebruik met reinigingsmiddelen
WAARSCHUWING
Onjuist gebruik van reinigingsmiddelen kan zwaar letsel of vergiftiging tot gevolg hebben.
VOORZICHTIG
Bewaar reinigingsmiddelen buiten het bereik van kinderen.
VOORZICHTIG
Gebruik alleen de door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden.
Onderhoud
WAARSCHUWING
Koppel voor alle onderhoudswerkzaamheden de netstekker los.
VOORZICHTIG
Laat reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen alleen door de geautoriseerde klantenservice uitvoeren.
LET OP
Gebruik geen aceton, onverdunde zuren of oplosmiddelen, aangezien deze de aan het apparaat gebruikte materialen aantasten.
Transport
VOORZICHTIG
Gevaar voor letsel en beschadiging. Neem bij het transport en de opslag van het apparaat het gewicht van het apparaat in acht, zie Technische gegevens in de gebruiksaanwijzing.
Algemene veiligheidsinstructies
GEVAAR
Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen.
WAARSCHUWING
Gebruik het apparaat alleen volgens de voorschriften. Houd rekening met de plaatselijke omstandigheden en let bij het uitvoeren van werkzaamheden met het apparaat op andere personen en met name kinderen.
WAARSCHUWING
Personen met verminderde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebruiken onder correct toezicht of wanneer ze door een voor hun veiligheid verantwoordelijke persoon zijn getraind in het veilige gebruik van het apparaat en wanneer zij de hieruit voortvloeiende gevaren begrepen hebben.
WAARSCHUWING
Kinderen mogen het apparaat niet gebruiken.
WAARSCHUWING
Houd toezicht op kinderen en huisdieren om ervoor te zorgen dat ze niet met het apparaat spelen.
VOORZICHTIG
Veiligheidsapparaten zijn er om u te beschermen. Verander of omzeil nooit veiligheidsapparaten.
Veiligheidsinrichtingen
WAARSCHUWING
Gevaar voor letsel!
Ernstig letsel door ontbrekende, aangepaste of ineffectieve veiligheidsinrichtingen.
De veiligheidsinrichtingen niet omzeilen of verwijderen en ze niet buiten werking stellen. Veiligheidsinrichtingen zijn er voor uw veiligheid.Automatische stopfunctie
Wanneer de triggerhendel wordt losgelaten, schakelt de drukschakelaar de hogedrukpomp uit en stopt zo de hogedrukstraal. Als aan de triggerhendel wordt getrokken, wordt de pomp ingeschakeld.

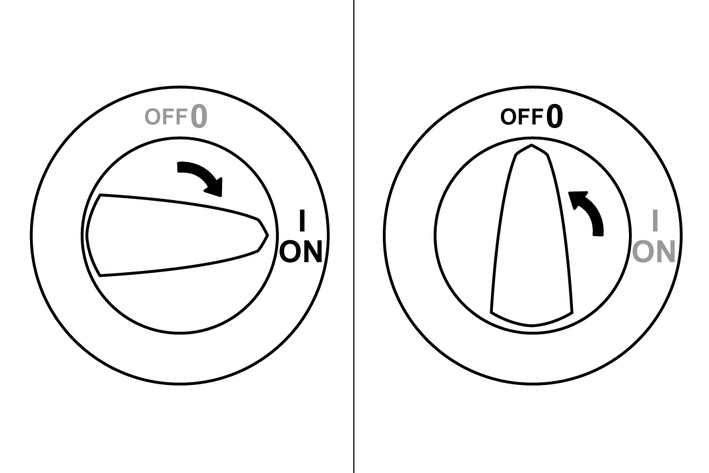

Apparaatschakelaar
De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld.

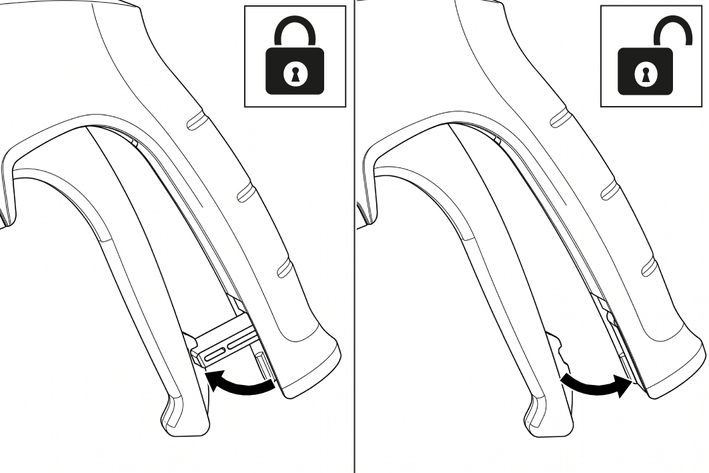

Vergrendelpal op de triggerhendel
De vergrendelpal blokkeert de triggerhendel en voorkomt dat het apparaat onbedoeld wordt ingeschakeld.
Schakelaar voor motorbescherming
Bij een te hoge stroomopname wordt het apparaat uitgeschakeld door de schakelaar voor motorbescherming.
Symbolen op het apparaat
 | Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf. Bescherm het apparaat tegen vorst. |
 | Sluit het apparaat niet direct op het openbare drinkwaternet aan. |
Reglementair gebruik
Gebruik de hogedrukreiniger uitsluitend voor de privé-huishouding.
De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, gereedschap, gevels, terrassen, tuintoestellen met hogedrukwaterstralen.
Milieubescherming
De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.
Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Verwijder apparaten, voorzien van dit symbool, niet samen met huisvuil.
Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, zoals motorreiniging en bodemwas, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd.
Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werkoppervlakken met een aansluiting op de vuilwaterafvoer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien.
In enkele landen is het niet toegestaan om water uit openbare wateren te halen.
Actuele informatie over stoffen vindt u op: www.kaercher.de/REACH
Toebehoren en reserveonderdelen
Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.
Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.
Leveringsomvang
De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

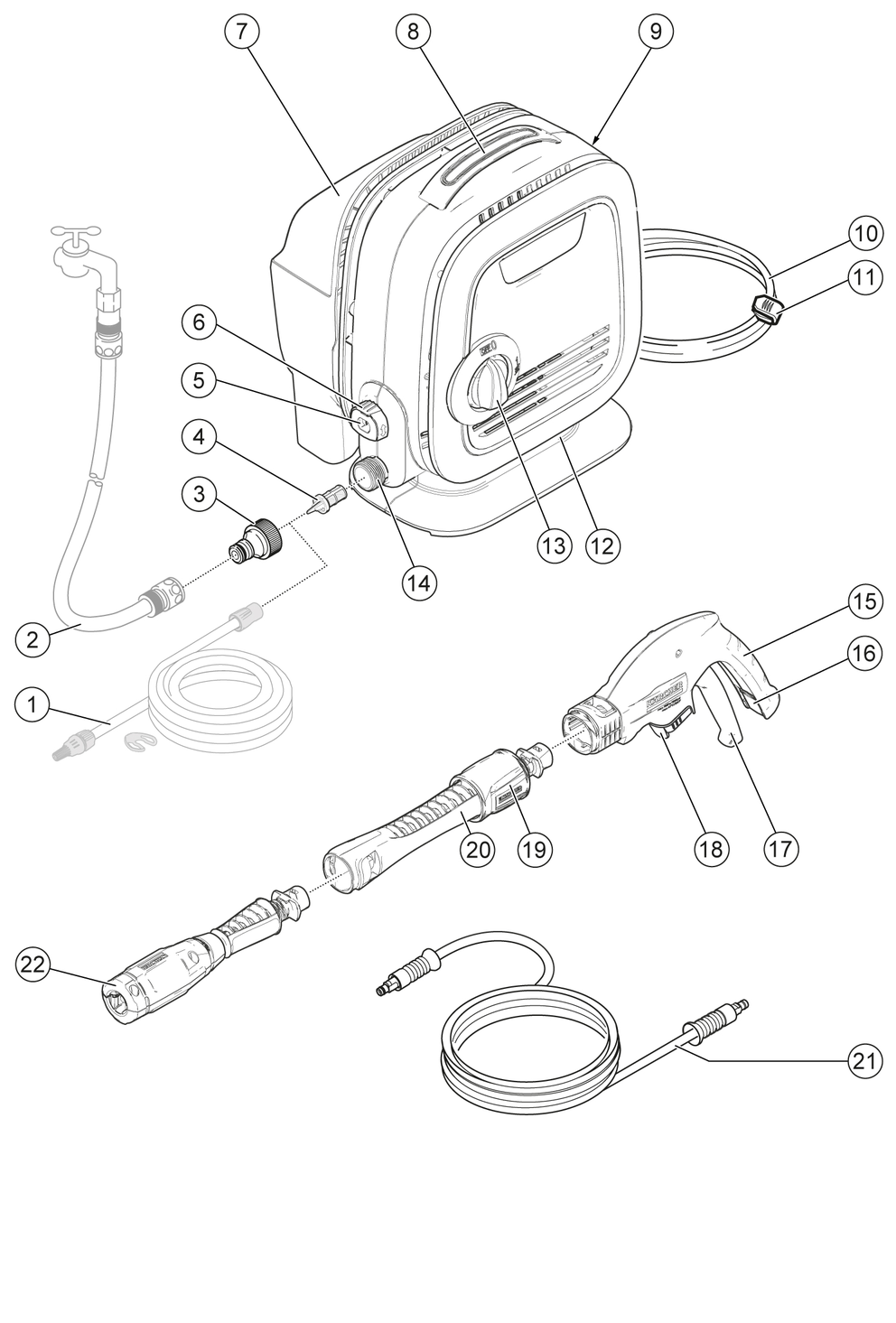

Overzicht apparaat
Illustraties gelden als voorbeeld, kleuren en details kunnen afwijken.
- ** KÄRCHER-zuigslang
- * Tuinslang
- Koppeling voor de wateraansluiting
- Zeef
- Hogedrukverbinding
- Klem
- Opbergvak voor toebehoren
- Draaghandvat
- Typeplaatje
- Netsnoer met netstekker
- Netsnoerclip
- Netsnoerhouder
- Aan/uit-schakelaar
- Wateraansluiting
- Hogedrukpistool
- Vergrendelpal
- Triggerhendel
- Klem
- Contramoer
- Straalbuisverlenging
- Hogedrukslang
- Spuitlans Vario Power
* tevens vereist
** optioneel verkrijgbaar
Montage
Vóór de inbedrijfstelling de meegeleverde onderdelen op het apparaat monteren.

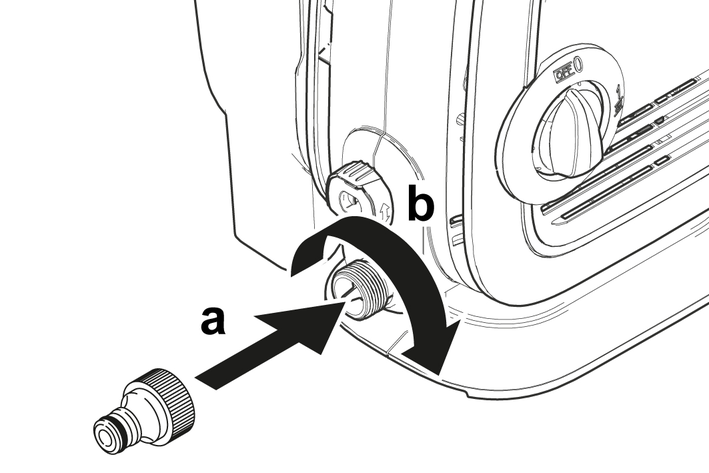

Koppeling voor de wateraansluiting monteren
De koppeling voor de wateraansluiting op de wateraansluiting van het apparaat schroeven.

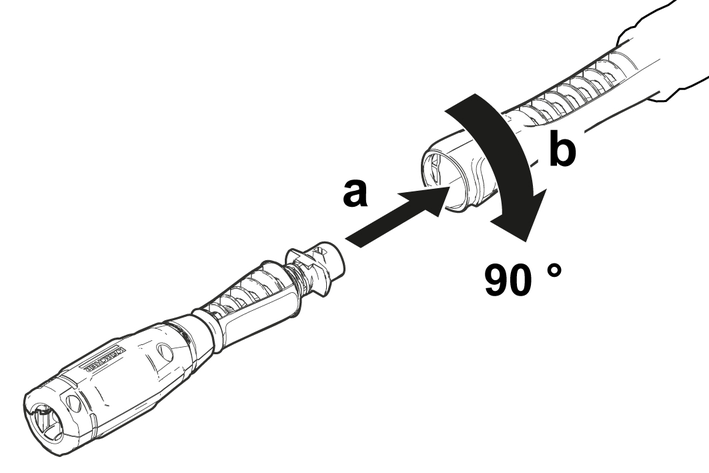

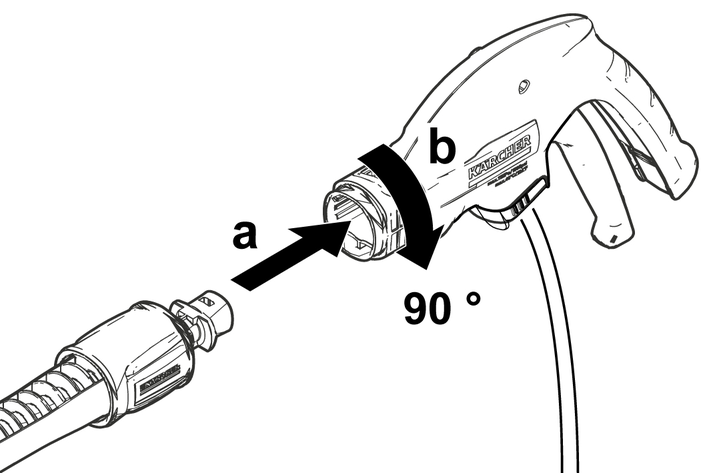

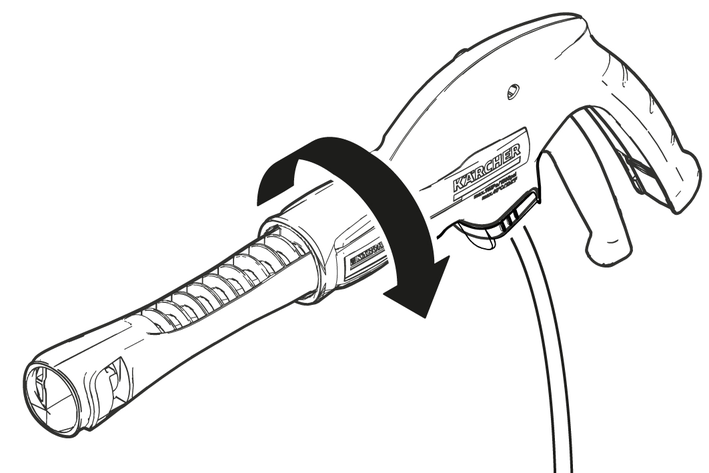

De verlenging van de spuitlans en de spuitlans monteren
De triggerhendel vergrendelen.
De verlenging van de spuitlans in het hogedrukpistool steken en vastzetten door over 90° te draaien.
De contramoer handvast aanhalen.
De spuitlans Vario Power in de verlenging van de spuitlans steken en vastzetten door 90° te draaien.
Eerste inbedrijfstelling
Het apparaat op een vlakke en horizontale ondergrond neerzetten.
LET OP
Beschadigingsgevaar bij werking met opgerolde hogedrukslang,
Schade aan hogedrukslang
Wikkel de hogedrukslang volledig af.Leg de hogedrukslang zonder knopen, lussen of verdraaiingen neer voordat u het apparaat gaat gebruiken.De hogedrukslang volledig afwikkelen en zonder knopen, lussen of verdraaiingen uitspreiden.

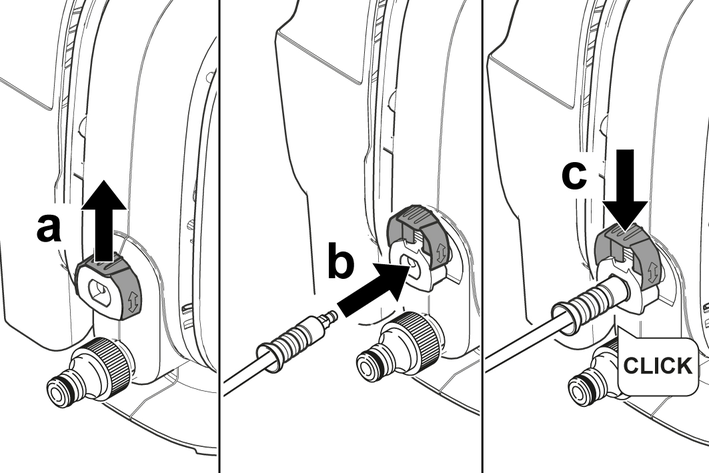

De hogedrukslang op het apparaat monteren:
Aan de klem op het apparaat trekken.
De hogedrukslang uitlijnen en insteken.
De klem vastklikken op het apparaat.

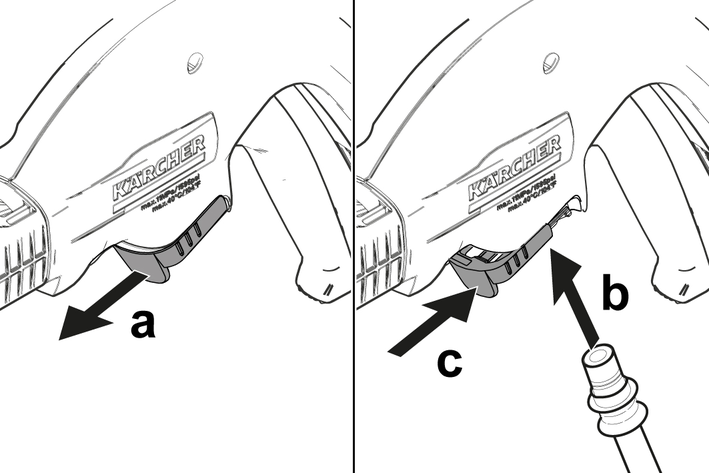

De hogedrukslang aan het hogedrukpistool monteren:
De klem van het hogedrukpistool lostrekken.
De hogedrukslang uitlijnen en insteken.
De klem vastklikken op het hogedrukpistool.
Het demonteren van de hogedrukslang gebeurt in omgekeerde volgorde.
Controleren of de verbindingen goed vastzitten door aan de hogedrukslang te trekken.
De netstekker in een stopcontact steken.
Watertoevoer tot stand brengen
LET OP
Beschadigingsgevaar door verontreinigd water.
Schade aan apparaat en toebehoren
Gebruik het apparaat alleen met helder, zoet water zonder onzuiverheden of additieven.Gebruik geen vervuild water, afvalwater of zout water.KÄRCHER adviseert de optionele KÄRCHER-waterfilter te gebruiken.Controleren of de druk, temperatuur en hoeveelheid toegevoerd water voldoen aan de vereisten, zie Technische gegevens.
Instructie
Neem de voorschriften van het waterbedrijf in acht.

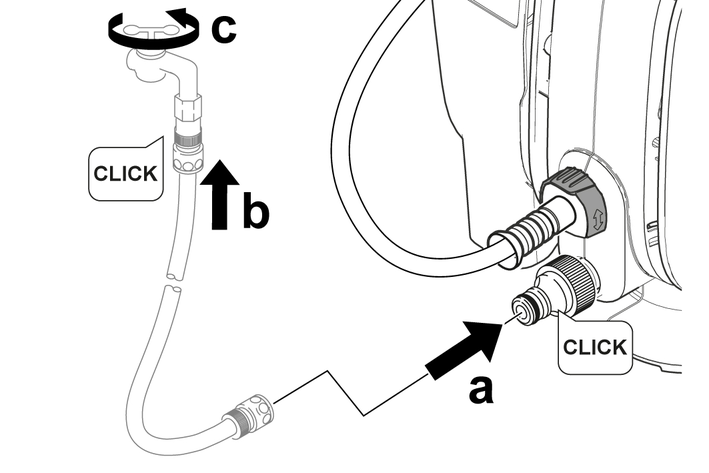

Aansluiting op de waterleiding
LET OP
Beschadigingsgevaar bij gebruik van slangkoppelingen uit messing met AquaStop-functie van andere leveranciers.
Beschadiging van de hogedrukpomp
Gebruik alleen slangkoppelingen met/zonder AquaStop-functie van KÄRCHER, slangkoppelingen zonder AquaStop-functie of slangkoppelingen van kunststof met AquaStop-functie van andere leveranciers.De tuinslang op de koppeling voor de wateraansluiting steken.
Instructie
Vezelversterkte tuinslang vereist, diameter minimaal 1/2 inch (13 mm), lengte minimaal 7,5 m, met gangbare snelkoppeling.
De tuinslang op de waterleiding aansluiten.
De waterkraan volledig opendraaien.
Water uit reservoirs aanzuigen
Dit apparaat is geschikt voor gebruik met de KÄRCHER-zuigslang om water aan te zuigen uit bijvoorbeeld regentonnen of vijvers (maximale zuighoogte zie Technische gegevens).
De koppeling op de wateraansluiting losschroeven.
De KÄRCHER-zuigslang met water vullen.
De KÄRCHER-zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron hangen.
Apparaat ontluchten
VOORZICHTIG
Risico op letsels door water dat onder hoge druk ontsnapt.
Letsels
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.LET OP
Beschadigingsgevaar bij drooglopen.
Beschadiging van de hogedrukpomp
Gebruik het apparaat niet zonder water.Schakel het apparaat uit als het niet binnen 2 minuten druk opbouwt. Handel volgens de instructies in Hulp bij storingen.De hogedrukslang demonteren bij de hogedrukaansluiting.
Het apparaat inschakelen door de schakelaar van het apparaat in de stand "I/ON" te zetten.
Om het apparaat uit te schakelen, de schakelaar van het apparaat in de stand "0/OFF" zetten.
Het apparaat maximaal 2 minuten laten draaien tot het water zonder bellen uit het hogedrukpistool komt.
Het apparaat uitschakelen, daartoe de aan/uit-schakelaar in de stand "0/OFF" zetten.
De hogedrukslang aansluiten op de hogedrukverbinding.
Werking
VOORZICHTIG
Risico op letsels door water dat onder hoge druk ontsnapt.
Letsels
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.LET OP
Risico op schade bij drooglopen van de pomp.
Beschadiging van de hogedrukpomp
Schakel het apparaat uit als het niet binnen 2 minuten druk opbouwt. Handel volgens de instructies in Hulp bij storingen.Werking met hoge druk
LET OP
Risico op schade door onvoldoende afstand van de straal of een ongeschikte straalsoort.
Beschadiging aan geverfde of gevoelige oppervlakken
Houd bij het reinigen van geverfde oppervlakken een straalafstand van minstens 30 cm aan.Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de draaistraal.Een straaldruk instellen die geschikt is voor de reinigingstaak en het object.
Instructie
Met de Vario Power-spuitlans kan de straaldruk traploos worden aangepast, van SOFT tot HARD.
Om de straaldruk aan te passen, moet u altijd de triggerhendel loslaten. Draai vervolgens de Vario Power-spuitlans naar de gewenste stand.
De triggerhendel ontgrendelen.
De triggerhendel bedienen en het reinigingsproces uitvoeren.
Werking onderbreken
De triggerhendel loslaten.
Het apparaat stopt. De hoge druk in het systeem blijft behouden.
De triggerhendel vergrendelen.
Bij werkonderbrekingen van meer dan 5 minuten het apparaat uitschakelen.
Werking beëindigen
VOORZICHTIG
Risico op letsels door water dat onder hoge druk ontsnapt.
Letsels
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.LET OP
Beschadigingsgevaar door vorst.
Schade aan apparaat en toebehoren
Leeg het water volledig uit het apparaat en het toebehoren.Bescherm het apparaat en het toebehoren altijd tegen vorst.De triggerhendel loslaten.
De triggerhendel vergrendelen.
De waterkraan sluiten.
Het apparaat loskoppelen van de watertoevoer.
De triggerhendel ontgrendelen.
De triggerhendel maximaal 1 minuut bedienen tot er geen water meer uittreedt.
De resterende druk in het systeem wordt afgelaten.
Het water wordt uit het apparaat gepompt om vorstschade te voorkomen.
De triggerhendel loslaten.
De triggerhendel vergrendelen.
Het apparaat uitschakelen.
De netstekker uit het stopcontact halen.
Het toebehoren demonteren, legen en opbergen op het apparaat op, zie Apparaat opbergen.
Transport
VOORZICHTIG
Verwondings- en beschadigingsgevaar door het gewicht van het apparaat.
Verwondingen en beschadiging
Neem bij het transport en de opslag het gewicht van het apparaat in acht.Opslag
VOORZICHTIG
Verwondings- en beschadigingsgevaar door het gewicht van het apparaat.
Verwondingen en beschadiging
Neem bij het transport en de opslag het gewicht van het apparaat in acht.Apparaat opbergen
VOORZICHTIG
Risico op letsels door water dat onder hoge druk ontsnapt.
Letsels
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.De werking beëindigen, zie Werking beëindigen.
De hogedrukslang loskoppelen van de hogedrukverbinding en van het hogedrukpistool, zie Eerste inbedrijfstelling.
Het water uit de hogedrukslang en het hogedrukpistool aflaten.
Het netsnoer met netstekker op de snoerhouder wikkelen en het vastzetten met de netsnoerklem.
De spuitlans demonteren van de verlenging van de spuitlans.
De losse onderdelen opbergen in het toebehorenvak.
Vóór langere opslag de aanvullende instructies in acht nemen, zie Verzorging en onderhoud.
Vorstbescherming
LET OP
Beschadigingsgevaar door vorst.
Schade aan apparaat en toebehoren
Leeg het water volledig uit het apparaat en het toebehoren.Bescherm het apparaat en het toebehoren altijd tegen vorst.Het water uit het apparaat pompen, zie Werking beëindigen.
Het toebehoren demonteren en het water laten lopen, zie Apparaat opbergen.
Het toebehoren op het apparaat opbergen in een vorstvrije ruimte, zie Apparaat opbergen
Verzorging en onderhoud
GEVAAR
Levensgevaar bij het aanraken van onder spanning staande onderdelen.
Dodelijke en zeer zware letsels
Raak geen spanningvoerende onderdelen aan.Schakel het apparaat uit.Trek de netstekker uit het stopcontact.Het apparaat is onderhoudsvrij. U hoeft geen regelmatig onderhoud uit te voeren.
Zeef in de wateraansluiting reinigen
LET OP
Beschadigingsgevaar door ontbrekende of beschadigde zeef.
Beschadiging van de hogedrukpomp
Gebruik het apparaat niet zonder zeef.Maak de zeef niet schoon met harde, puntige voorwerpen.Indien nodig de zeef in de wateraansluiting reinigen.
De koppeling op de wateraansluiting losschroeven.
De zeef eruit trekken.
De zeef onder stromend water reinigen.
De zeef in de wateraansluiting plaatsen.
Hulp bij storingen
GEVAAR
Levensgevaar bij het aanraken van onder spanning staande onderdelen.
Dodelijke en zeer zware letsels
Raak geen spanningvoerende onderdelen aan.Schakel het apparaat uit.Trek de netstekker uit het stopcontact.Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.
Apparaat draait niet
Oorzaak:
De spanningsvoorziening is onderbroken.
Oplossing:
Controleren of de stekker in het stopcontact zit.
Het apparaat inschakelen.
De triggerhendel ontgrendelen en bedienen.
Het apparaat start. In tegengesteld geval:
Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
De netstekker uit het stopcontact halen.
Het netsnoer en de netstekker controleren op beschadigingen.
Bij schade het netsnoer onmiddellijk laten vervangen door de bevoegde klantenservice.
Oorzaak:
De schakelaar voor motorbescherming is actief.
Oplossing:
Als de motor oververhit raakt, schakelt de schakelaar voor motorbescherming het apparaat uit.
Het apparaat uitschakelen.
Het apparaat 1 uur laten afkoelen.
Het apparaat inschakelen en in bedrijf stellen.
Als de storing meerdere keren optreedt, het apparaat door de klantenservice laten controleren.
Het apparaat bereikt niet de vereiste druk
Oorzaak:
De straalbuis staat in de stand 'SOFT'.
Oplossing:
De straalbuis in stand 'HARD' draaien.
Oorzaak:
De watertoevoer is te laag.
Oplossing:
De waterkraan volledig opendraaien.
De tuinslang zonder knikken leggen.
Het watertoevoerdebiet controleren en indien nodig verhogen, zie Technische gegevens.
Ervoor zorgen dat de maximale aanzuighoogte niet wordt overschreden (zie Technische gegevens.
Oorzaak:
De zeef is vuil.
Oplossing:
De zeef reinigen, zie Zeef in de wateraansluiting reinigen.
Oorzaak:
Er zit lucht in het apparaat.
Oplossing:
Zich ervan vergewissen dat de hogedrukslang en de tuinslang correct zijn bevestigd.
Het apparaat ontluchten, zie Apparaat ontluchten.
Sterke drukschommelingen
Oorzaak:
De straalsproeier is vuil.
Oplossing:
De straalsproeier reinigen met een naald en van voren met water spoelen.
Oorzaak:
Het watertoevoerdebiet is te laag.
Oplossing:
De waterkraan volledig opendraaien.
De zeef reinigen, zie Zeef in de wateraansluiting reinigen.
Het watertoevoerdebiet controleren en indien nodig verhogen, zie Technische gegevens.
Apparaat lekt
Oorzaak:
Een geringe lekkage is te wijten aan het constructieconcept van het apparaat, en is normaal.
Oplossing:
Als het apparaat sterke lekkage vertoont, dan contact opnemen met de geautoriseerde klantenservice.
Garantie
In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.
Meer informatie vindt u onder: www.kaercher.com/dealersearch
Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale KÄRCHER-website onder "Downloads".
EU-conformiteitsverklaring
Hierbij verklaren wij dat het hieronder genoemde product voldoet aan de desbetreffende bepalingen van de vermelde richtlijnen en verordeningen. Bij een niet door ons goedgekeurde wijziging van het product verliest deze verklaring zijn geldigheid. De fabrikant is als enige verantwoordelijk voor de afgifte van deze conformiteitsverklaring.
Product: Hogedrukreiniger
Type: 1.600-xxx
Richtlijnen en verordeningen2006/42/EG (+2009/127/EG) (tot 19.01.2027) (EU) 2023/1230 (vanaf 20.01.2027)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG
(EU) 2019/1781
Toegepaste geharmoniseerde normenEN 60335-1
EN 60335-2-79
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
Toegepaste conformiteitswaarderingsprocedure2000/14/EG: Bijlage V
Geluidsvermogensniveau dB(A)K Mini
Gemeten: 89
Gegarandeerd: 91
K Silent
Gemeten: 77
Gegarandeerd: 80
Naam en adresGevolmachtigde voor de documentatie:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2026/04/01
De ondergetekenden handelen in opdracht en met volmacht van de directie.
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Technische gegevens
Elektrische aansluiting | |
Spanning | 220-240 V |
Fase | 1 ~ |
Frequentie | 50-60 Hz |
Stroomopname | 6 A |
Beschermingsgraad | IPX5 |
Beschermingsklasse | II  |
Netbeveiliging (traag) | 10 A |
Wateraansluiting | |
Toevoerdruk (max.) | 1,2 MPa |
Toevoertemperatuur (max.) | 40 °C |
Toevoerdebiet (min.) | 7 l/min |
Aanzuighoogte (max.) | 0,5 m |
Gegevens capaciteit apparaat | |
Bedrijfsdruk | 7,4 MPa |
Max. toegestane druk | 11 MPa |
Opbrengst, water | 5,5 l/min |
Reactiekracht van het hogedrukpistool | 11 N |
Afmetingen en gewichten | |
Typisch bedrijfsgewicht | 4,7 kg |
Lengte | 278 mm |
Breedte | 233 mm |
Hoogte | 296 mm |
Berekende waarden conform EN 60335-2-79 | |
Hand-arm-vibratie ahv | 0,7 m/s2 |
Onzekerheid hand-arm-vibratie K | 0,6 m/s2 |
Herhaalde stootvibraties pF | 30 m/s2 |
Onzekerheid herhaalde stootvibraties K | 28 m/s2 |
Geluidsdrukniveau LpA | 77 dB(A) |
Onzekerheid geluidsdrukniveau KpA | 2 dB(A) |
Geluidsvermogensniveau LWA | 89 dB(A) |
Gegarandeerd-geluidvermogen-niveau LWA,d | 91 dB(A) |
<BackPage>
</BackPage>
2-2-SC-A5-GS-17339
</BackPage>
