Aplicația KÄRCHER Home & Garden poate fi utilizată pentru a controla produsele inteligente Kärcher și pentru a accesa conținutul de asistență:

• Informații despre produs și instrucțiuni de funcționare

• Reglajele individuale ale dispozitivului

• Statistici de utilizare

• Sfaturi si trucuri

• Magazin online și multe altele

Scanați codul cu un smartphone pentru a accesa aplicația Kärcher Home & Garden și informații suplimentare.

	1.679-610.0
	1.679-611.0

Înainte de prima utilizare a dispozitivului, citiţi acest capitol referitor la siguranță, cât şi instrucţiunile originale. Respectaţi aceste instrucţiuni. Păstraţi instrucţiunile originale pentru viitoarele utilizări sau pentru viitorul posesor.

• În afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și prevederile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele legislative.

• Plăcuţele de avertizare şi plăcuţele informative montate pe dispozitiv furnizează indicaţii importante pentru funcţionarea în condiţii de siguranţă.

Comutatorul aparatului împiedică funcţionarea accidentală a aparatului.

Dispozitivul de blocare blochează maneta pistolului de înaltă presiune şi împiedică pornirea accidentală a aparatului.

Când maneta pistolului de înaltă presiune este eliberat, comutatorul de presiune opreşte pompa, iar jetul de înaltă presiune se opreşte. Dacă maneta este trasă, pompa porneşte din nou.

Dacă consumul de curent este prea mare, întrerupătorul de protecţie a motorului opreşte aparatul.

Aparatul de curăţat cu înaltă presiune este destinat exclusiv uzului casnic.

Aparatul de curăţat cu înaltă presiune este destinat pentru curăţarea maşinilor, autovehiculelor, construcţiilor, utilajelor, faţadelor, teraselor, aparatelor de grădinărit etc. cu jet de apă cu înaltă presiune.

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjurător. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Lucrări de curăţare care produc apă uzată uleioasă, de ex. la spălarea motoarelor, spălarea caroseriei pot fi efectuate numai în spălătorii cu separatoare de ulei.

Lucrări cu soluţie de curăţat pot fi efectuate numai pe suprafeţe de lucru etanşe la lichide, conectate la sistemul de canalizare. Nu permiteţi ca soluţia de curăţat să ajungă în ape sau sol.

Extragerea de apă din apele publice nu este permisă în unele ţări.

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără avarii a aparatului.

Informaţii despre accesorii şi piesele de schimb se găsesc la adresa www.kaercher.com.

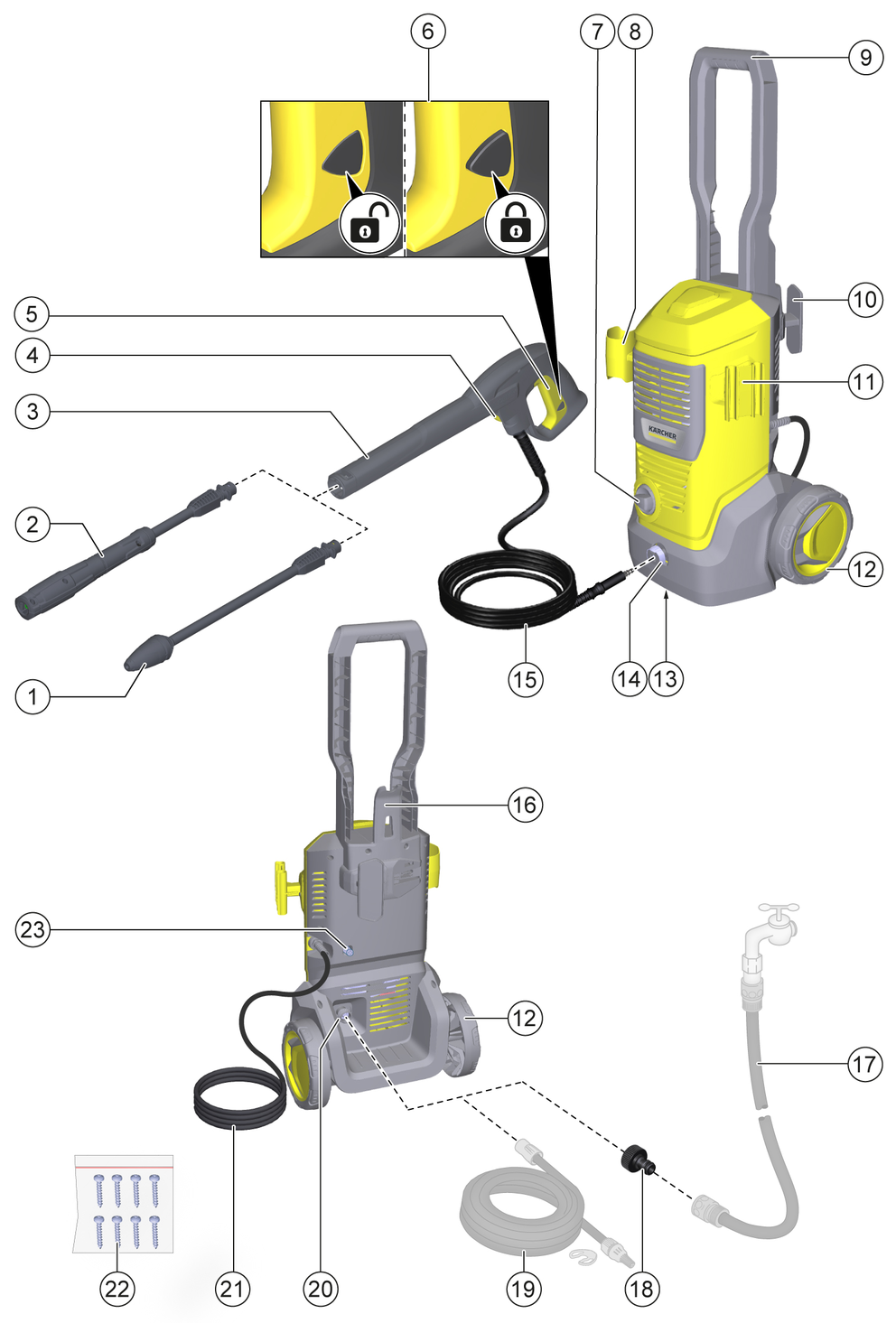

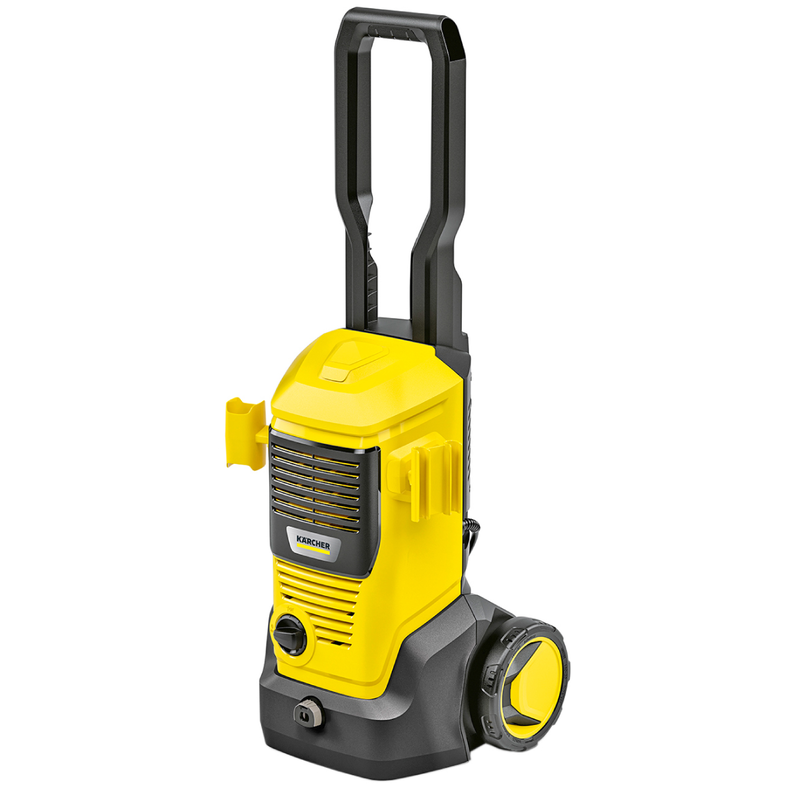

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

---

1. Lance cu duză rotativă pentru îndepărtarea murdăriei dure
2. Lance Vario Power pentru cele mai frecvente sarcini de curățare.Presiunea de lucru poate fi crescută continuu de la SOFT (Moale) până la HARD (Dur). Pentru reglarea presiunii de lucru eliberaţi pârghia pistolului de pulverizat manual şi rotiţi lancea în poziţia dorită. Dacă lancea este rotită până la capăt în direcţia SOFT (Moale), este posibilă dozarea substanței de curățare.
3. Pistol de înaltă presiune
4. Buton de eliberare
5. Pârghia pistolului de înaltă presiune
6. Blocajul pistolului de înaltă presiune
7. Întrerupător principal „0/OFF” / „I/ON”
8. Suportul pistolului de înaltă presiune
9. Mâner de transport
10. Suportul pentru furtunul de înaltă presiune /conducta de racordare la rețea
11. Suportul de lănci
12. Roată
13. Plăcuță de tip
14. Clemă pentru racordarea/deconectarea furtunului de înaltă presiune
15. Furtunul de înaltă presiune
16. Suportul pentru recipientul cu substanța de curățare
17. *Furtun de grădină (întărit cu țesături, diametru minim de 1/2 țoli (13 mm), lungime minimă de 7,5 m, cu cuplaj rapid disponibil în comerț)
18. Cuplajul pentru racordul de apă
19. **Furtun de aspirație KÄRCHER pentru alimentare cu apă din recipiente deschise
20. Racord de apă cu filtru încorporat
21. Conductă de racordare la rețea cu fișă de rețea
22. Şuruburi
23. Furtun de aspirație a agentului de curățare dotat cu filtru de agent de curățare

* necesar suplimentar

** disponibil opțional

Înainte de punerea în funcţiune, montaţi pe aparat piesele fixate lejer.

Pregătiţi şuruburile livrate şi şurubelniţa corespunzătoare.

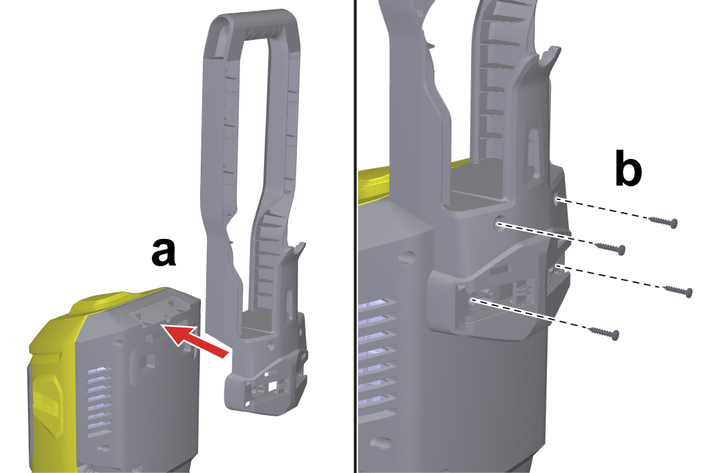

1. Montarea mânerului de transport:

   1. Montați mânerul de transport pe aparat.

   2. Fixați mânerul de transport cu 4 șuruburi.

   ---

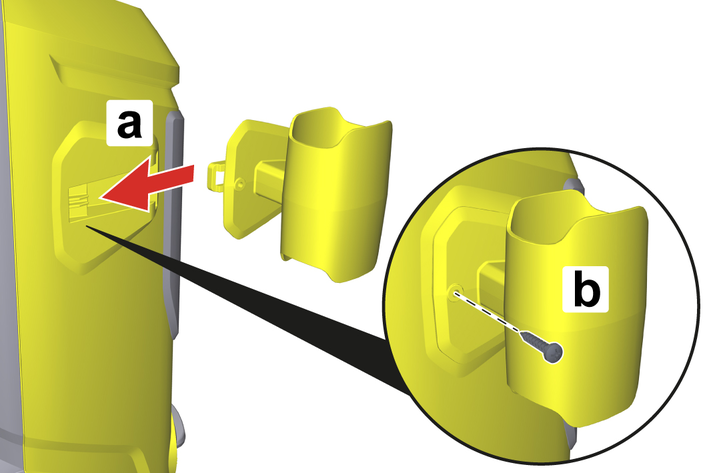

1. Montarea suportului pistolului de înaltă presiune:

   1. Glisați suportul pistolului de înaltă presiune în suportul de pe aparat.

   2. Țineți suportul pistolului de înaltă presiune în poziția finală și fixați-l cu un șurub.

   ---

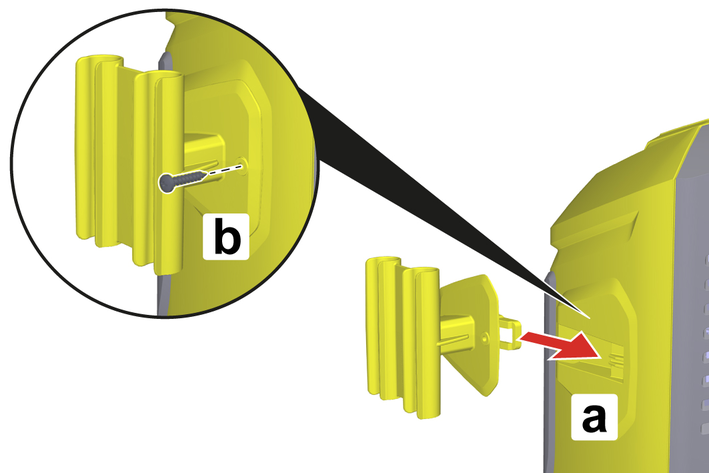

1. Montarea suportului de lance:

   1. Glisați suportul de lance în suportul de pe aparat.

   2. Țineți suportul de lance în poziția finală și fixați-l cu un șurub.

   ---

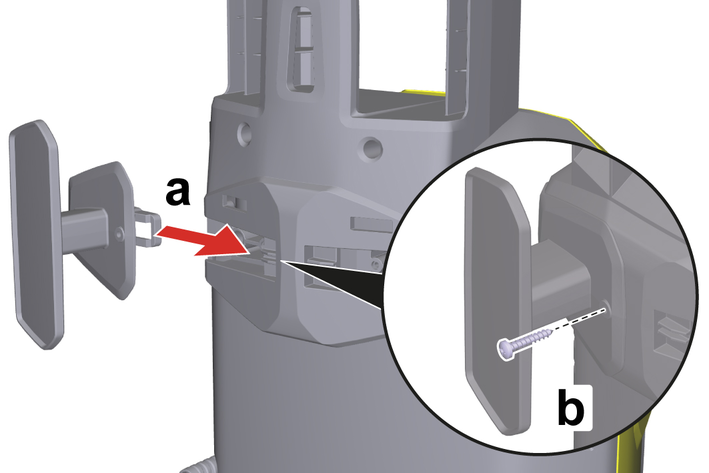

1. Montarea suportului furtunului de înaltă presiune/conductei de racord la rețea:

   1. Glisați suportul furtunului de înaltă presiune/conductei de racord de rețea în suportul de la mânerul de transport.

   2. Țineți suportul furtunului de înaltă presiune/conductei de racord la rețea în poziția finală și fixați cu un șurub.

   ---

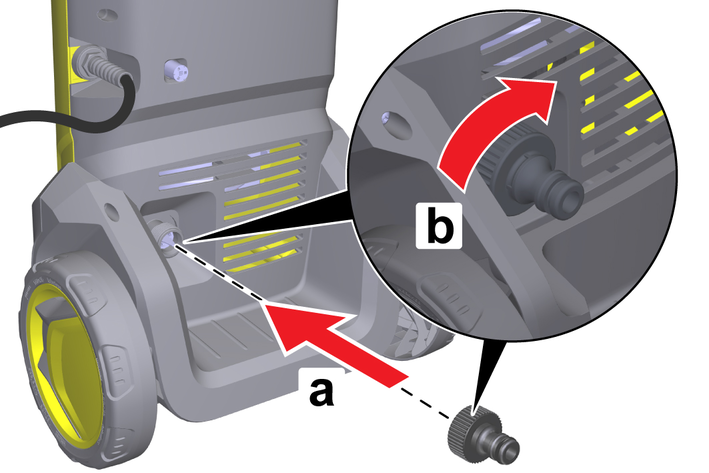

1. Înşurubaţi cuplajul pentru conectarea la sursa de apă la conectarea la sursa de apă a aparatului.

   ---



1. Plasați aparatul pe o suprafață orizontală și plană.

2. ATENŢIE

   Pericol de deteriorare în timpul funcționării cu un furtun de înaltă presiune spiralat

   Daune la furtunul de înaltă presiune.

   Desfășurați complet furtunul de înaltă presiune și întindeți-l fără noduri, bucle sau răsuciri înainte de a utiliza aparatul.

   Desfășurați complet furtunul de înaltă presiune și pozați-l fără noduri, bucle și răsuciri.

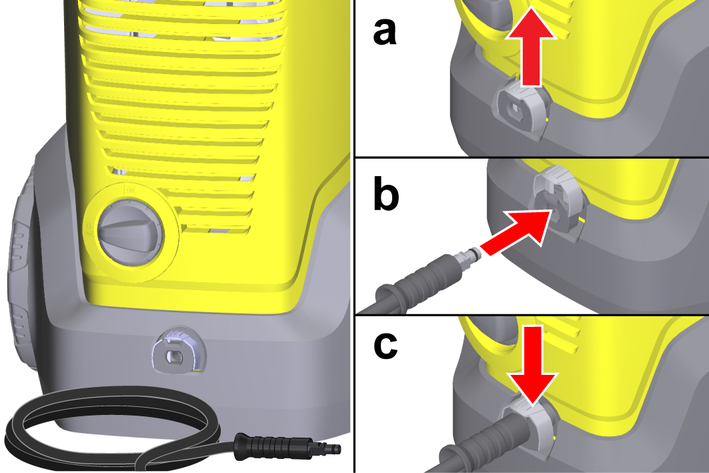

3. Racordați furtunul de înaltă presiune de aparat.

   1. Trageți în sus clema de la cuplaj.

   2. Introduceți furtunul de înaltă presiune în cuplaj.

   3. Apăsați în jos clema de la cuplaj.

      ---

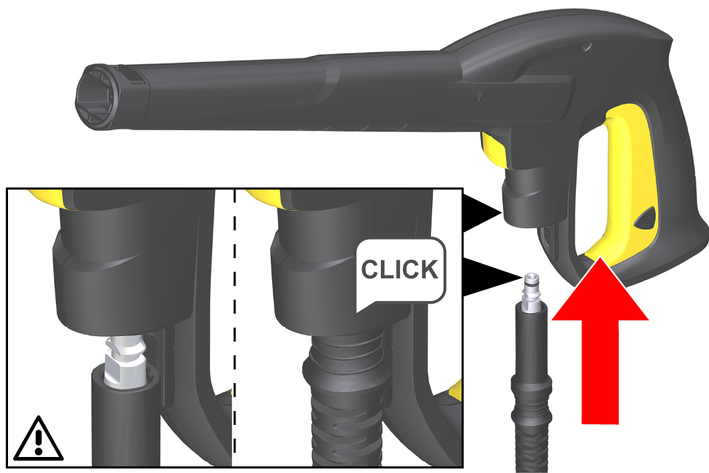

4. Introduceți furtunul de înaltă presiune în pistolul de înaltă presiune, până auziți zgomotul de fixare.

   ---



   Indicaţie

   Acordaţi atenţie alinierii corecte a niplului.

5. Verificaţi dacă racordurile sunt sigure, trăgând de furtunul de înaltă presiune.

6. Introduceţi ştecherul într-o priză.

Pentru valorile de racordare consultați Date tehnice sau plăcuța de tip.

Acordați atenție regulamentului comunicat de furnzorul de apă.

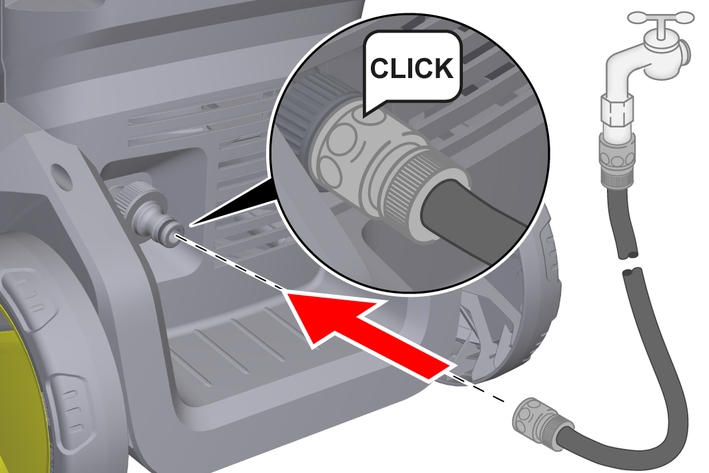

1. Montați furtunul de grădină la cuplajul pentru racordul de apă.

   ---



2. Racordați furtunul de grădină la conducta de apă.

3. Deschideţi complet robinetul de apă.

Acest aparat de curățare de înaltă presiune este dotat cu furtunul de aspirare KÄRCHER poate fi utilizat pentru aspirarea apei de suprafață, de ex. din recipiente apă de ploaie sau iazuri (pentru înălțimea maximă de aspirare, vezi capitolul Date tehnice).

1. Deșurubați cuplajul de la racordul de apă.

2. Umpleţi furtunul de aspirare cu apă.

3. Înșurubați furtunul de aspirare pe racordul de apă al aparatului și pe o sursă de apă (de ex.  recipient de apă de ploaie).

1. Porniţi aparatul „I/ON”.

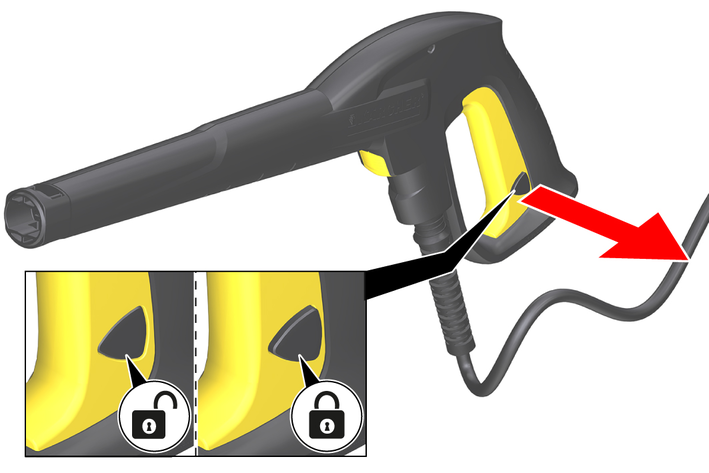

2. Deblocaţi maneta pistolului de înaltă presiune.

3. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

4. Lăsaţi aparatul să funcţioneze maxim 2 minute, până când apa din pistolul de înaltă presiune nu mai conţine bule de aer.

5. Eliberaţi maneta pistolului de înaltă presiune.

6. Blocaţi maneta pistolului de înaltă presiune.

1. Introduceţi o lance în pistolul de înaltă presiune şi fixaţi-o prin rotire la 90°.

   ---



2. Porniţi aparatul („I/ON”).

3. Deblocaţi pârghia pistolului de înaltă presiune.

4. Apăsaţi pârghia pistolului de înaltă presiune.

   Aparatul pornește.

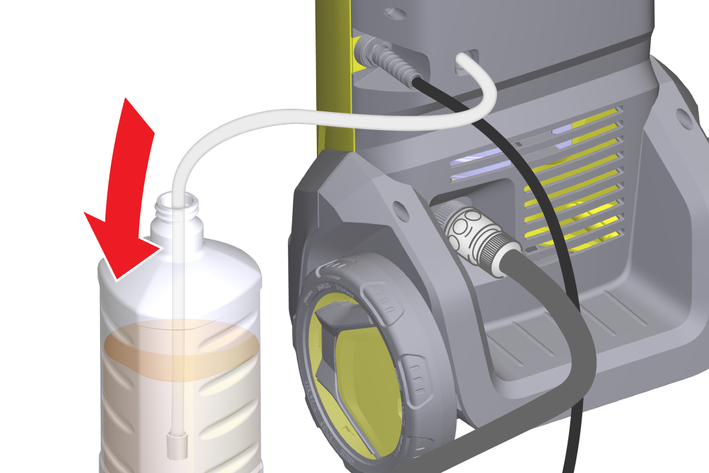

1. Trageți furtunul de aspirare pentru substanțele de curățare afară din carcasă, cu lungimea dorită.

   ---



2. Agățați furtunul de aspirare pentru substanța de curățare într-un recipient cu substanță de curățare.

3. Utilizaţi lancea Vario Power.

4. Rotiți lancea în poziția „SOFT” (Moale) până la opritor.

   În timpul utilizării, substanța de curățare este adăugată la jetul de apă.

1. Pulverizaţi cu moderaţie soluţie de curăţat pe suprafaţa uscată şi lasaţi să acţioneze (nu să se usuce).

2. Clătiţi murdăria dizolvată cu jetul de apă de înaltă presiune.

1. Spălaţi aparatul aprox. 30 de secunde cu apă curată.

1. Eliberaţi maneta pistolului de înaltă presiune.

   Dacă maneta este eliberată, aparatul se opreşte. Se menţine presiunea înaltă din sistem.

2. Blocaţi maneta pistolului de înaltă presiune.

   ---



3. În cazul pauzelor de lucru care depăşesc 5 minute, opriţi aparatul „0/OFF”.

1. Eliberaţi mânerul pistolului de înaltă presiune.

2. Închideți robinetul de apă.

3. Apăsaţi mânerul pistolului de înaltă presiune timp de 30 de secunde.

   Presiunea rămasă în sistem este eliminată.

4. Eliberaţi mânerul pistolului de înaltă presiune.

5. Blocaţi mânerul pistolului de înaltă presiune.

6. Opriți aparatul „0/OFF”.

7. Decuplați aparatul de la alimentarea cu apă.

8. Scoateți fișa de rețea din priză.

1. Trageţi aparatul de mânerul pentru transport.

1. Asiguraţi aparatul împotriva alunecării şi basculării.

1. Aşezaţi aparatul pe o suprafaţă plană și netedă.

2. Apăsați butonul de eliberare și decuplați furtunul de înaltă presiune de la pistolul de înaltă presiune.

3. Demontați lancea de pe pistolul de înaltă presiune.

4. Depozitați lancea și pistolul de înaltă presiune în suporturile corespunzătoare.

5. Decuplați furtunul de înaltă presiune de la aparat.

6. Depozitaţi furtunul de înaltă presiune pe aparat.

7. Depozitați la aparat conducta de racordare la rețea dotată cu fișă de rețea.

Înainte de o depozitare mai îndelungată, respectați indicațiile suplimentare, vezi Îngrijirea și întreținerea.

1. Decuplați aparatul de la alimentarea cu apă.

2. Decuplați furtunul de înaltă presiune de la aparat.

3. Porniţi aparatul („I/ON”).

4. Aşteptaţi maxim 1 minut până la dispariția scurgerii de apă la racordul de înaltă presiune.

5. Opriți aparatul („0/OFF”).

6. Depozitaţi aparatul și accesoriile într-un spaţiu protejat împotriva îngheţului.

Aparatul nu necesită întreținere, adică:  Efectuarea în mod regulat a lucrărilor de întreținere nu este necesară.

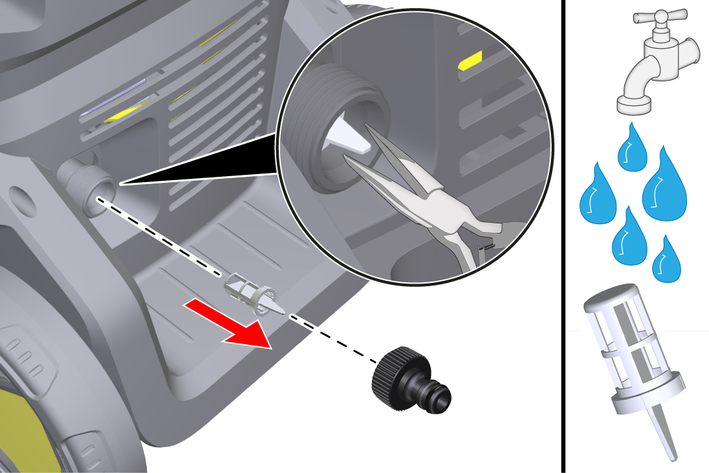

Dacă este cazul, curățați filtrul din racordul de apă.

1. Deșurubați cuplajul de la racordul de apă.

2. Scoateți filtrul.

   ---



3. Curăţaţi filtrul sub jet de apă.

4. Montați filtrul în racordul de apă.

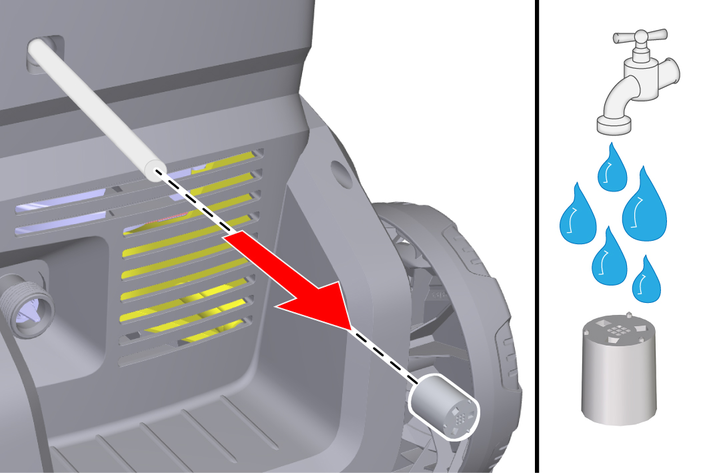

Curățați filtrul pentru detergent înainte de o depozitare mai îndelungată.

1. Scoateți filtru de substanță de curățare din furtunul de aspirație a substanței de curățare.

2. Curățați filtrul de substanță de curățare sub jet de apă curentă.

   ---



De obicei, defecțiunile survin din cauze simple, care pot fi remediate ușor cu folosirea următoarei prezentări generale. În cazul în care aveți dubii sau în cazul survenirii de defecțiuni nespecificate vă rugăm contactați o unitate de service autorizată.

• Aparatul nu funcţionează

• Aparatul nu generează presiune

• Variaţii de presiune puternice

• Aparatul nu este etanş

• Agentul de curățare nu este aspirat

Remediere:

1. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

2. Verificaţi dacă tensiunea indicată pe plăcuţa cu caracteristici coincide cu tensiunea sursei de curent.

3. Verificaţi cablul de alimentare cu privire la deteriorare.

Cauză:

Alimentarea cu apă este prea redusă.

Remediere:

1. Deschideţi complet robinetul de apă.

2. Verificaţi alimentarea cu apă și asigurați-vă de faptul că debitul de pompare este corespunzător.

3. Asigurați-vă de faptul că înălțimea de aspirare maximă nu este depășită.

Cauză:

Sita racordului la sursa de apă este murdară.

Remediere:

1. Curățați filtrul, vezi capitolul Curățarea filtrului de la racordul de apă.

Cauză:

În aparat există aer.

Remediere:

1. Aerisiţi aparatul:

   1. Porniți aparatul și lăsați-l să funcționeze timp de maxim 2 minute fără furtunul de înaltă presiune racordat și așteptați până când apa scursă la racordul de înaltă presiune nu conține bule de aer.

   2. Opriţi aparatul.

   3. Conectaţi furtunul de înaltă presiune.

   4. Dacă aparatul funcționează în regimul de aspirare, acordați atenție înălțimii de aspirare maxime, vezi capitolul Date tehnice.

Remediere:

1. Curăţarea duzei de înaltă presiune:

   1. Îndepărtaţi murdăria din gaura duzei cu un ac.

   2. Spălați cu apă partea frontală a duzei de înaltă presiune.

2. Verificaţi cantitatea de apă alimentată.

Remediere:

1. O uşoară neetanşeitate a aparatului este necesară din punct de vedere tehnic. În caz de neetanşeitate serioasă, contactaţi serviciul de asistenţă clienţi autorizat.

Remediere:

1. Utilizaţi lancea Vario Power şi rotiţi-o în direcţia „SOFT” până la capăt.

2. Curăţaţi filtrul pentru detergent, vezi Curăţaţi filtrul pentru detergent.

3. Verificaţi furtunul de aspirare pentru soluţia de curăţat dacă prezintă urme de rupere.

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

Pentru mai multe informații vă rugăm vizitați: www.kaercher.com/dealersearch

Pentru mai multe informații privind garanția (dacă sunt disponibile) vă rugăm accesați meniul „Descărcări” din opțiunea Service al paginii web al reprezentanței Kärcher din țara dvs.

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerinţelor fundamentale privind siguranţa şi sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea.

Produs: Aparat de curăţat cu înaltă presiune

Tip: K 5, K 5 Classic, K 5 Pure, K6

2000/14/UE

2006/42/UE (+2009/127/UE)

2011/65/UE

2014/30/UE

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN IEC 63000: 2018

2000/14/UE: Anexa V

K 5, K 5 Pure, K6

Măsurat: 88

Garantat: 91

K 5 Classic

Măsurat: 89

Garantat: 92

Semnatarii acţionează în numele şi prin împuternicirea Consiliului director.

---

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2024/10/01
