K 6 Special
59805150 (04/26)

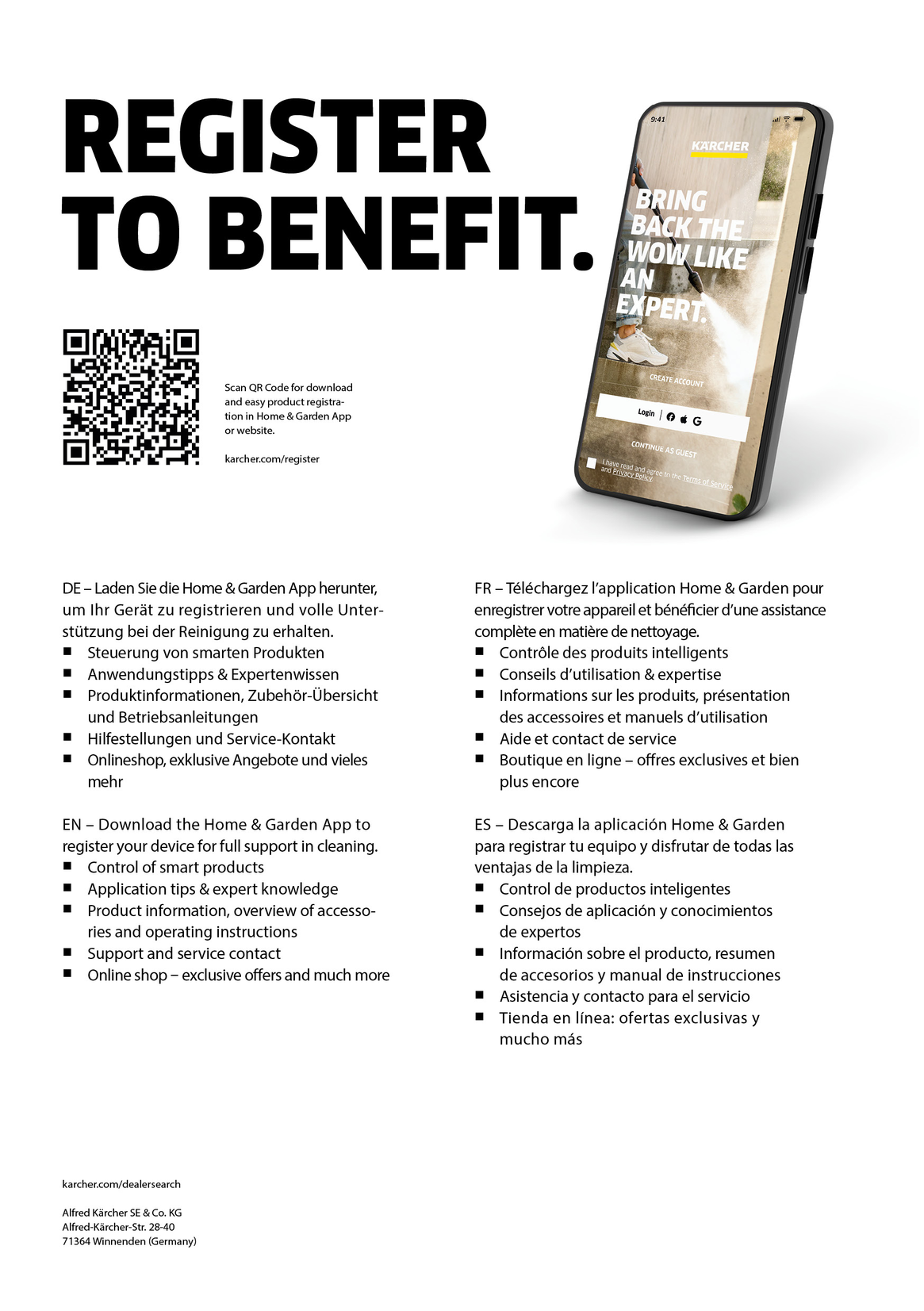

KÄRCHER Home & Garden App
Met de KÄRCHER Home & Garden App profiteert u van de volgende voordelen bij het gebruik van uw apparaat:
Gebruikstips & deskundige kennis
Productinformatie, overzicht van toebehoren en gebruiksaanwijzingen
Contactgegevens voor hulp en service
Onlineshop - exclusieve aanbiedingen en nog veel meer
Download de KÄRCHER Home & Garden App van de App Store en registreer uw product gemakkelijk.
Veiligheidsinstructies
Lees voor het eerste gebruik van het apparaat dit veiligheidshoofdstuk en deze oorspronkelijke gebruiksaanwijzing door Handel dienovereenkomstig. Bewaar de oorspronkelijke gebruiksaanwijzing voor later gebruik of voor de volgende eigenaar.
Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijke veiligheidsvoorschriften en de voorschriften inzake ongevallenpreventie in acht nemen.
De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geven belangrijke instructies voor de veilige werking.
Gevarenniveaus
GEVAAR
Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.
WAARSCHUWING
Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.
VOORZICHTIG
Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.
LET OP
Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.
Gebruik
GEVAAR
Het apparaat mag niet in explosieve bereiken worden gebruikt.
GEVAAR
Zuig nooit oplosmiddelen, oplosmiddelhoudende vloeistoffen of onverdunde zuren op. Hiertoe behoren bijv. bezine, verfverdunner of stookolie. De spuitnevel is zeer licht ontvlambaar, explosief en giftig.
GEVAAR
Beschadigde voertuigbanden/bandventielen zijn levensgevaarlijk. Voertuigbanden/bandventielen kunnen door de hogedrukstraal beschadigd raken en scheuren. Eerste indicatie hiervoor is een kleurverandering van de band. Houd bij de reiniging van voertuigbanden/bandventielen een straalafstand van ten minste 30 cm aan.
WAARSCHUWING
Gebruik het apparaat niet wanneer zich personen zonder geschikte beschermende kleding in de buurt bevinden.
WAARSCHUWING
Richt de hogedrukstraal niet op uzelf, bijv. om kleding of schoenen te reinigen.
WAARSCHUWING
Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf.
WAARSCHUWING
Reinig geen voorwerpen die stoffen bevatten die gevaarlijk zijn voor de gezondheid (zoals asbest).
WAARSCHUWING
Controleer het apparaat en toebehoren, zoals hogedrukslang, hogedrukpistool en veiligheidsinrichtingen, voor elk gebruik op correcte toestand en bedrijfsveiligheid. Gebruik het apparaat niet als het beschadigd is. Vervang beschadigde componenten onmiddellijk.
WAARSCHUWING
Gebruik alleen door de fabrikant aanbevolen hogedrukslangen, uitrustingen en koppelingen.
WAARSCHUWING
Gevaar voor verbranding. Bij het loskoppelen van de toevoer- of hogedrukslang kan na het gebruik heet water uit de aansluitingen komen.
VOORZICHTIG
Gebruik het apparaat volgens de geldende voorschriften nooit zonder systeemscheider op het drinkwaternet. Zorg ervoor dat de aansluiting van uw waterinstallatie, waarop de hogedrukreiniger wordt aangesloten, met een systeemscheider conform EN 12729 type BA is uitgerust.
VOORZICHTIG
Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater.
VOORZICHTIG
Laat het apparaat nooit zonder toezicht zolang het in gebruik is.
VOORZICHTIG
Door de uitstromende waterstraal aan de hogedruksproeier treedt een reactiekracht op het hogedrukpistool op. Zorg voor stabiliteit en houdt het hogedrukpistool en de straalbuis goed vast.
VOORZICHTIG
Ongevallen of beschadigingen door omvallen van het apparaat. U moet voor alle werkzaamheden met of aan het apparaat zorgen dat het stabiel staat.
LET OP
Gebruik het apparaat niet bij temperaturen onder 0 °C.
Persoonlijke veiligheidsuitrusting
VOORZICHTIG
Draag geschikte beschermende kleding en een veiligheidsbril om uzelf tegen opspattend water of vuil te beschermen.
VOORZICHTIG
Tijdens het gebruik van hogedrukreinigers kunnen aerosolen ontstaan. Het inademen van aerosolen kan schadelijk zijn voor de gezondheid. Al naargelang de toepassing kan het gebruik van volledig afgeschermde sproeiers (bijv. oppervlaktereinigers) de uitstoot van waterige aerosolen duidelijk verminderen. Draag afhankelijk van de omgeving die u wilt reinigen, een geschikt stofmasker van de klasse FFP 2 of vergelijkbaar om uzelf te beschermen tegen het inademen van aerosolen wanneer er geen volledig afgeschermde sproeier kan worden gebruikt.
Gevaar voor elektrische schokken
GEVAAR
Sluit apparaten van beschermingsklasse I alleen op correct geaarde stroombronnen aan.
GEVAAR
Sluit het apparaat alleen op wisselstroom aan. De aangegeven spanning op het typeplaatje moet overeenkomen met de spanning van de stroombron.
GEVAAR
Gebruik het apparaat alleen via een aardlekschakelaar (maximaal 30 mA).
GEVAAR
Raak stekkers en stopcontacten nooit met vochtige handen aan.
GEVAAR
Netstekker en koppeling van een verlengkabel moeten waterdicht zijn en mogen niet in water liggen. De koppeling mag niet op de grond liggen. Gebruik kabeltrommels die ervoor zorgen dat de stopcontacten zich ten minste 60 mm boven de grond bevinden.
GEVAAR
Alle stroomgeleidende onderdelen in het werkbereik moeten beschermd zijn tegen waterstralen.
WAARSCHUWING
Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364-1 is uitgevoerd.
WAARSCHUWING
Controleer voor elk gebruik van het apparaat of de stroomleiding met netstekker niet is beschadigd. Als de stroomleiding is beschadigd, moet deze onmiddellijk door de fabrikant, de geautoriseerde klantenservice of een elektricien worden vervangen om gevaar te vermijden.
WAARSCHUWING
Beschadig de stroom- en verlengkabel niet door overrijden, beknellen, scheuren en dergelijke. Bescherm de stroomkabel tegen hitte, olie en scherpe randen.
WAARSCHUWING
Ongeschikte elektrische verlengkabels zijn gevaarlijk. Gebruik buiten alleen daarvoor toegestane en overeenkomstig gemarkeerde elektrische verlengkabels waarvan de diameter groot genoeg is: 1‑10 m : 1,5 mm2, 10‑30 m : 2,5 mm2
VOORZICHTIG
Wikkel de verlengkabel altijd volledig van de kabeltrommel af.
VOORZICHTIG
Schakel het apparaat bij langere pauzes en na gebruik met de hoofdschakelaar/apparaatschakelaar uit en koppel de netstekker los.
Gebruik met reinigingsmiddelen
WAARSCHUWING
Onjuist gebruik van reinigingsmiddelen kan zwaar letsel of vergiftiging tot gevolg hebben.
VOORZICHTIG
Bewaar reinigingsmiddelen buiten het bereik van kinderen.
VOORZICHTIG
Gebruik alleen de door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden.
Onderhoud
WAARSCHUWING
Koppel voor alle onderhoudswerkzaamheden de netstekker los.
VOORZICHTIG
Laat reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen alleen door de geautoriseerde klantenservice uitvoeren.
LET OP
Gebruik geen aceton, onverdunde zuren of oplosmiddelen, aangezien deze de aan het apparaat gebruikte materialen aantasten.
Vervoer
VOORZICHTIG
Gevaar voor ongevallen en letsel. Neem bij het transport en de opslag van het apparaat het gewicht van het apparaat in acht, zie het hoofdstuk Technische gegevens in de gebruiksaanwijzing.
Algemene veiligheidsinstructies
GEVAAR
Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen.
WAARSCHUWING
Gebruik het apparaat alleen volgens de voorschriften. Houd rekening met de plaatselijke omstandigheden en let bij het uitvoeren van werkzaamheden met het apparaat op andere personen en met name kinderen.
WAARSCHUWING
Personen met verminderde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebruiken onder correct toezicht of wanneer ze door een voor hun veiligheid verantwoordelijke persoon zijn getraind in het veilige gebruik van het apparaat en wanneer zij de hieruit voortvloeiende gevaren begrepen hebben.
WAARSCHUWING
Kinderen mogen het apparaat niet gebruiken.
WAARSCHUWING
Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.
VOORZICHTIG
Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.
Veiligheidsinrichtingen
WAARSCHUWING
Gevaar voor letsel!
Ernstig letsel door ontbrekende, aangepaste of ineffectieve veiligheidsinrichtingen.
De veiligheidsinrichtingen niet omzeilen of verwijderen en ze niet buiten werking stellen. Veiligheidsinrichtingen zijn er voor uw veiligheid.Apparaatschakelaar
De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld.

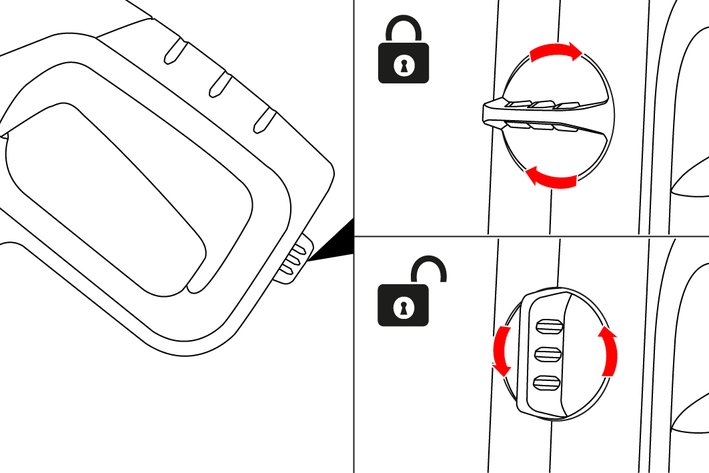

Vergrendeling hogedrukpistool
De vergrendeling blokkeert de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld wordt gestart.
Automatische stopfunctie
Als de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld.
Schakelaar voor motorbescherming
Bij een te hoge stroomopname wordt het apparaat uitgeschakeld door de schakelaar voor motorbescherming.
Symbolen op het apparaat
 | De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten. Het apparaat tegen vorst beschermen. |
 | Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten. |
Reglementair gebruik
Gebruik de hogedrukreiniger uitsluitend voor de privé-huishouding.
De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, gereedschap, gevels, terrassen, tuintoestellen met hogedrukwaterstralen.
Milieubescherming
De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.
Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Verwijder apparaten, voorzien van dit symbool, niet samen met huisvuil.
Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, zoals motorreiniging en bodemwas, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd.
Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werkoppervlakken met een aansluiting op de vuilwaterafvoer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien.
In enkele landen is het niet toegestaan om water uit openbare wateren te halen.
Actuele informatie over stoffen vindt u op: www.kaercher.de/REACH
Toebehoren en reserveonderdelen
Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.
Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.
Leveringsomvang
De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

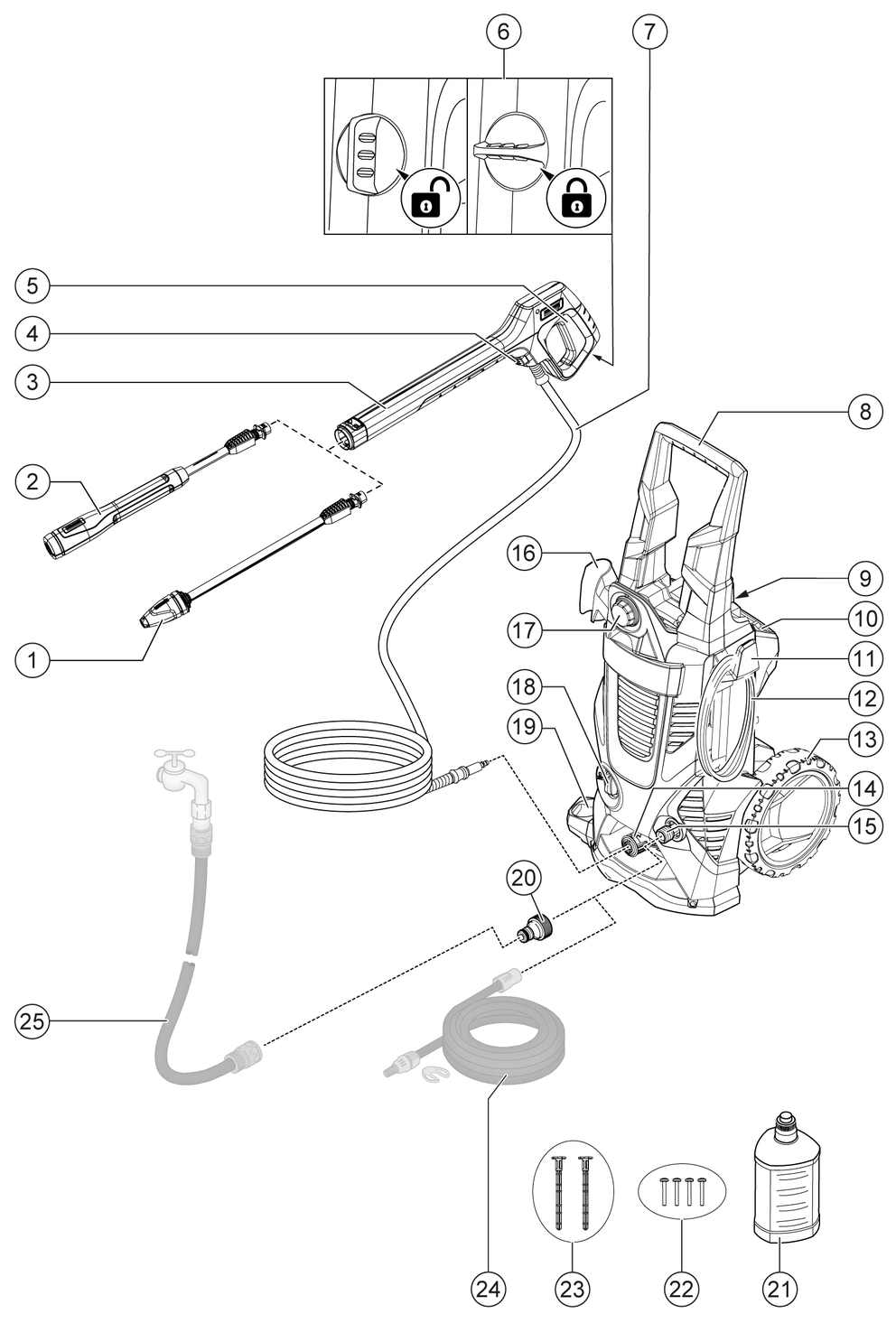

Overzicht apparaat
Illustraties zijn voorbeelden, details kunnen afwijken
- Straalbuis vuilfrees voor hardnekkige verontreinigingen
- Straalbuis Vario Power voor gebruikelijke reinigingstaken.De werkdruk kan traploos worden verhoogd van SOFT tot HARD. Om de werkdruk in te stellen, de hendel van het hogedrukpistool loslaten en de straalbuis in de gewenste stand draaien.Om het reinigingsmiddel uit te brengen, de straalbuis demonteren en alleen met het hogedrukpistool werken.
- Hogedrukpistool
- Loslaatknop
- Hendel van het hogedrukpistool
- Vergrendeling hogedrukpistool
- Hogedrukslang
- Greep

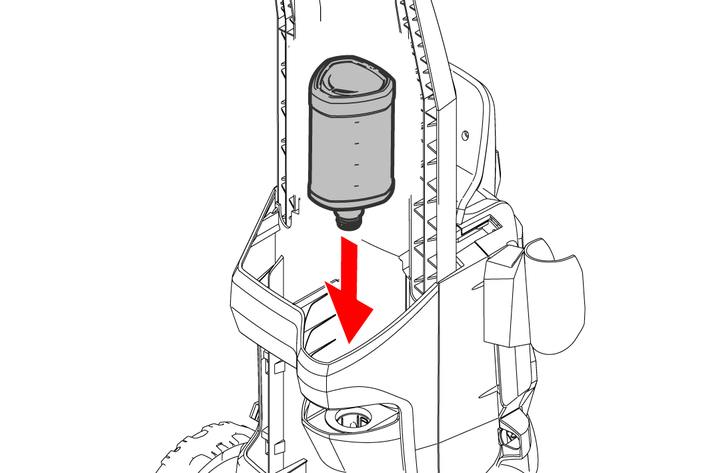

- Plug ‘n’ Clean-houder voor reinigingsmiddelfles
- Straalbuishouder
- Kabelhaak
- Netsnoer met netstekker
- Wiel
- Snelkoppeling

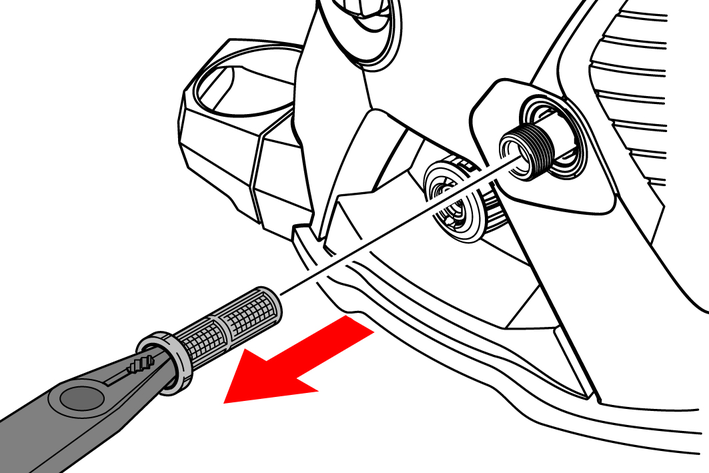

- Wateraansluiting met ingebouwde zeef
- Bovenste hogedrukpistoolhouder
- Regelaar voor reinigingsmiddel
- Apparaatschakelaar "0/OFF" / "I/ON"
- Onderste hogedrukpistoolhouder
- Koppeling voor de wateraansluiting
- Plug 'n' Clean-fles met reinigingsmiddel
- Schroeven
- Plug
- * KÄRCHER zuigslang
- ** Tuinslang
* Als optie verkrijgbaar
** Tevens vereist
Montage
Vóór de inbedrijfstelling de los meegeleverde onderdelen op het apparaat monteren.
De schroeven/pluggen en de bijbehorende schroevendraaier klaarleggen.

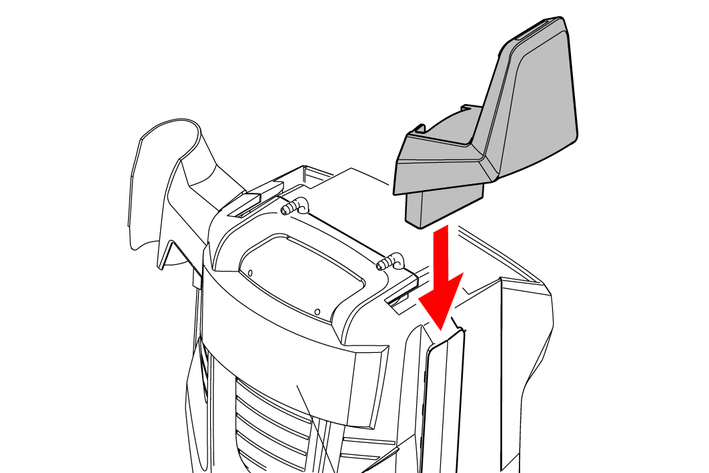

Houder van het hogedrukpistool monteren
Schuif de bovenste houder van het hogedrukpistool op de geleider op het apparaat en druk deze zo ver mogelijk naar beneden.

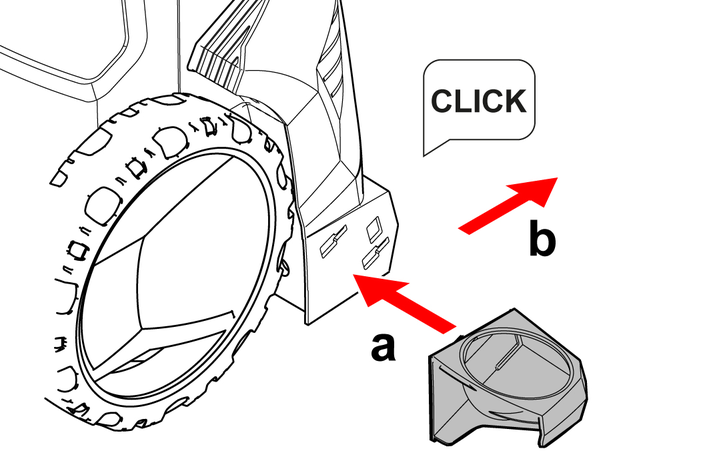

De onderste houder van het hogedrukpistool monteren:
De onderste houder van het hogedrukpistool in de openingen op het apparaat steken en
naar voren totdat deze hoorbaar vastklikt.

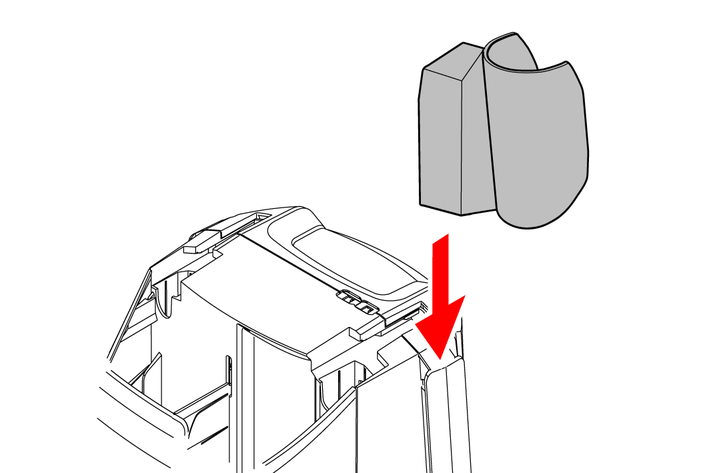

Kabelhaak monteren
Schuif de kabelhaak op de geleider op het apparaat totdat deze vastklikt in de bovenste positie.

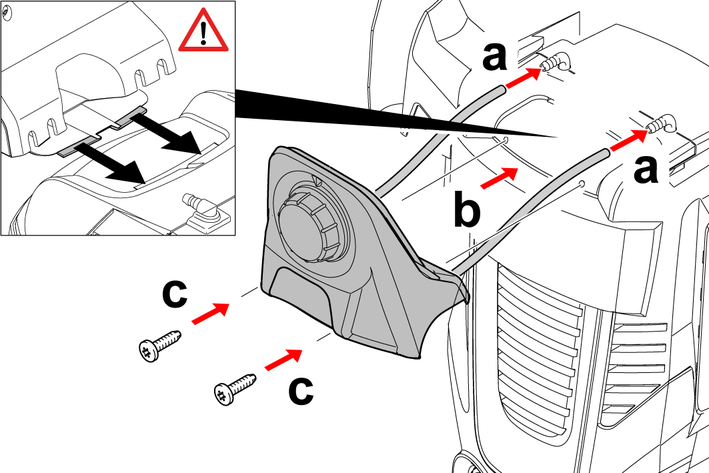

Reinigingsmiddelregelaar monteren
Monteer de regelaar voor het reinigingsmiddel op het apparaat:
Schuif de reinigingsmiddelslangen op de reinigingsmiddelsteunen van het apparaat.
Schuif de reinigingsmiddelregelaar met de lipjes in de opnames op het apparaat.
Bevestig de reinigingsmiddelregelaar met 2 schroeven.

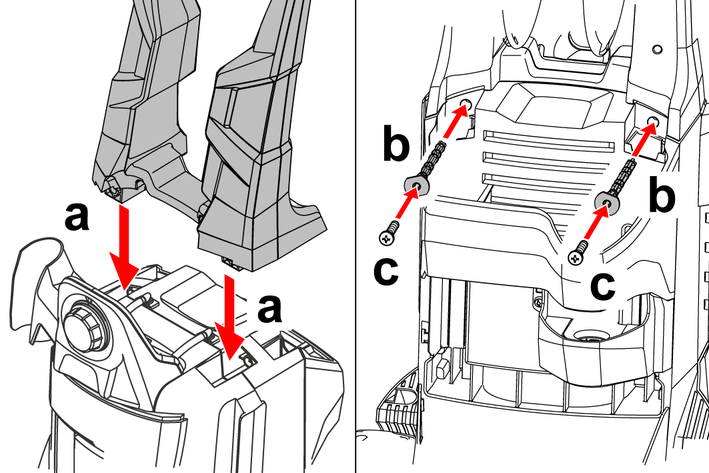

Greep monteren
De greep op het apparaat monteren:
Steek de greep op het apparaat.
2 pluggen plaatsen.
2 schroeven de pluggen draaien.

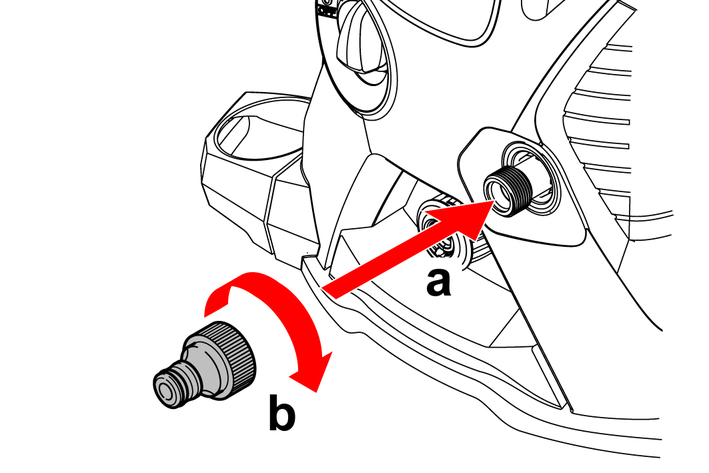

Koppeling voor de wateraansluiting monteren
De koppeling voor de wateraansluiting op de wateraansluiting van het apparaat schroeven.
Inbedrijfstelling
Instructie
Let erop dat de maximaal toelaatbare impedantie van het net ter hoogte van het aansluitpunt niet wordt overschreden, zie Technische gegevens. Anders kunnen andere elektrische verbruikers worden verstoord wanneer het apparaat wordt ingeschakeldbijv. flikkerende lamp).
Bij onduidelijkheden over de op uw aansluitpunt bestaande netimpedantie neemt u contact op met uw energiebedrijf.
Het apparaat op een vlakke en horizontale ondergrond neerzetten.
LET OP
Beschadigingsgevaar bij werking met opgerolde hogedrukslang!
Schade aan hogedrukslang.
De hogedrukslang volledig afwikkelen en zonder knopen, lussen of verdraaiingen neerleggen voordat u het apparaat gaat gebruiken.De hogedrukslang volledig afwikkelen en zonder knopen, lussen of verdraaiingen uitspreiden.

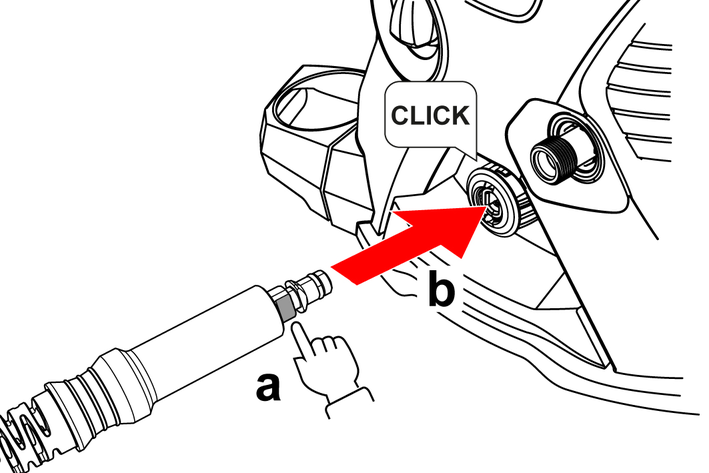

De hogedrukslang aan de snelkoppeling op het apparaat aansluiten:
De hogedrukslang uitlijnen en
in de snelkoppeling steken tot deze hoorbaar vastklikt.

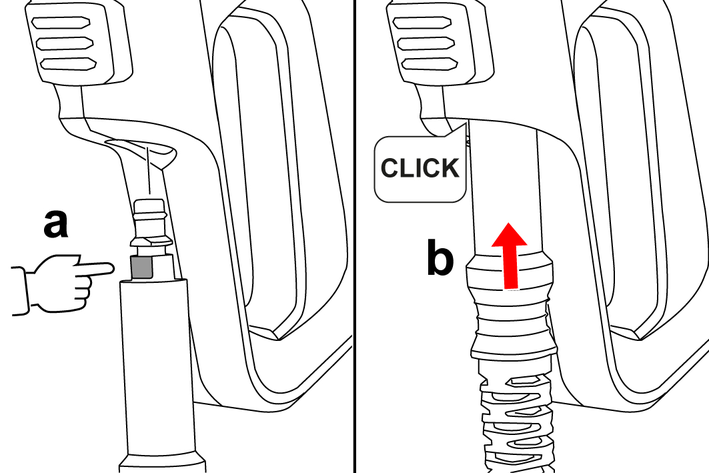

De hogedrukslang aan het hogedrukpistool monteren:
De hogedrukslang uitlijnen en
in het hogedrukpistool steken tot deze hoorbaar vastklikt.
Controleren of de verbinding goed vastzit door aan de hogedrukslang te trekken.
De netstekker in een stopcontact steken.
Watertoevoer
Aansluitwaarden zie Technische gegevens of typeplaatje.
Neem de voorschriften van het waterbedrijf in acht.
LET OP
Beschadigingsgevaar!
Schade aan het apparaat en de accessoires als het water vervuild is of zout water wordt gebruikt.
Gebruik alleen schoon water en geen zout water.Instructie
Kärcher adviseert het gebruik van een optionele Kärcher waterfilter.
Aansluiting op de waterleiding
LET OP
Beschadigingsgevaar bij gebruik van slangkoppelingen uit messing met AquaStop-functie van andere leveranciers.
Beschadiging van de hogedrukpomp.
Gebruik alleen slangkoppelingen met/zonder AquaStop-functie van Kärcher, slangkoppelingen zonder AquaStop-functie of slangkoppelingen van kunststof met AquaStop-functie van andere leveranciers.De tuinslang op de koppeling voor de wateraansluiting steken.
Instructie
Vezelversterkte tuinslang vereist, diameter minimaal 1/2 inch (13 mm), lengte minimaal 7,5 m, met gangbare snelkoppeling.
De tuinslang op de waterleiding aansluiten.
De waterkraan volledig opendraaien.
Water uit open reservoirs aanzuigen
Deze hogedrukreiniger is uitgerust met de KÄRCHER-zuigslang voor het opzuigen van oppervlaktewater, bijv. uit regentonnen of vijvers (maximale aanzuighoogte, zie Technische gegevens).
Schroef de koppeling op de wateraansluiting los.
De zuigslang met water vullen.
De zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron,bijv. een regenton, hangen.
Apparaat ontluchten
Het apparaat inschakelen "I/ON".
De hendel van het hogedrukpistool ontgrendelen.
De hendel van het hogedrukpistool indrukken.
Het apparaat wordt ingeschakeld.
Het apparaat maximaal 2 minuten laten draaien tot het water zonder bellen uit het hogedrukpistool komt.
De hendel van het hogedrukpistool loslaten.
De hendel van het hogedrukpistool vergrendelen.
Werking
LET OP
Beschadigingsgevaar bij drooglopen van de pomp!
Schade aan de pomp
Schakel het apparaat uit als het niet binnen 2 minuten druk opbouwt. Handel volgens de instructies in Hulp bij storingen.Werking met hoge druk
LET OP
Beschadigingsgevaar!
Beschadiging van geverfde of gevoelige oppervlakken als de straalafstand te kort is of als een ongeschikte straalbuis wordt gebruikt.
Houd bij het reinigen van geverfde oppervlakken een straalafstand van minstens 30 cm aan.Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees.Een straalbuis in het hogedrukpistool steken en vastzetten door over 90° te draaien.
Het apparaat inschakelen "I/ON".
De hendel van het hogedrukpistool ontgrendelen.
De hendel van het hogedrukpistool indrukken.
Het apparaat wordt ingeschakeld.
Werking met reinigingsmiddel
GEVAAR
Gezondheidsrisico's door reinigingsmiddelen!
Ernstige schade aan de gezondheid
Neem het veiligheidsinformatieblad van de reinigingsmiddelfabrikant in acht.Draag de gespecificeerde persoonlijke beschermingsmiddelen.LET OP
Beschadigingsgevaar door ongeschikte reinigingsmiddelen
Materiële schade
Gebruik alleen reinigingsmiddelen die door Kärcher zijn goedgekeurd en die voor de te reinigen voorwerpen geschikt zijn.Neem de veiligheidsinstructies, aanbevolen dosering en de bij het reinigingsmiddel meegeleverde instructies in acht.Ga spaarzaam om met reinigingsmiddelen.LET OP
Beschadigingsgevaar door te lang inwerken en opdrogen van reinigingsmiddelen!
Materiële schade
Geen reinigingsmiddel aanbrengen op hete oppervlakken en de maximale inwerktijd in acht nemen.Het reinigingsmiddel niet laten opdrogen.Instructie
KÄRCHER-reinigingsmiddelen garanderen een storingsvrij en efficiënt gebruik. Vraag om advies en neem onze informatiebladen over reinigingsmiddelen in acht.
Instructie
Reinigingsmiddelen kunnen alleen met gedemonteerde straalbuis worden toegevoegd.
Instructie
Voor de werking met reinigingsmiddelen is een Plug 'n' Clean-flesje met reinigingsmiddel nodig. KÄRCHER-reinigingsmiddelen kunnen gebruiksklaar in een Plug 'n' Clean-flesje met reinigingsmiddel worden gekocht.
Het deksel aan het Plug 'n' Clean-flesje met reinigingsmiddel verwijderen.
Het Plug ‘n’ Clean-flesje met reinigingsmiddel met de opening naar beneden in de houder voor het Plug 'n' Clean-flesje met reinigingsmiddel duwen.
De straalbuis demonteren van het hogedrukpistool.
Tijdens de werking wordt reinigingsmiddel aan de lagedrukstraal toegevoegd.
Stel de hoeveelheid toe te voegen reinigingsmiddel in met de reinigingsmiddelregelaar.
Aanbevolen reinigingsmethode
Het reinigingsmiddel spaarzaam op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen).
Het losgeweekte vuil met de hogedrukstraal wegspoelen.
Na gebruik met reinigingsmiddel
Het apparaat ca. 30 seconden lang met helder water spoelen.
Werking onderbreken
De hendel van het hogedrukpistool loslaten.
Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft behouden.
De hendel van het hogedrukpistool vergrendelen.
Bij werkonderbrekingen van meer dan 5 minuten het apparaat uitschakelen "0/OFF".
Werking beëindigen
VOORZICHTIG
Gevaar voor letsel!
Verwondingen veroorzaakt door water dat ongecontroleerd onder hoge druk ontsnapt.
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.VOORZICHTIG
Verbrandingsgevaar!
Verbranding door ontsnappend heet water na gebruik, bij het loskoppelen van de tuin- of hogedrukslang.
Draag geschikte veiligheidshandschoenen.Laat het apparaat na gebruik afkoelen voordat u de tuin- of hogedrukslang loskoppelt.LET OP
Beschadigingsgevaar door vorst!
Materiële schade
Leeg het water volledig uit het apparaat en het toebehoren.Bescherm het apparaat en het toebehoren altijd tegen vorst.De hendel van het hogedrukpistool loslaten.
De hendel van het hogedrukpistool vergrendelen.
De waterkraan sluiten.
Het apparaat loskoppelen van de watertoevoer.
De hendel van het hogedrukpistool ontgrendelen.
Hendel van het hogedrukpistool maximaal 1 minuut bedienen tot geen water meer uittreedt.
De resterende druk in het systeem wordt afgelaten.
Het water wordt uit het apparaat gepompt om vorstschade te voorkomen.
De hendel van het hogedrukpistool vergrendelen.
Het apparaat uitschakelen "0/OFF".
De netstekker uit het stopcontact halen.
Demonteer het toebehoren, maak ze leeg en berg ze op het apparaat op, zie Apparaat opbergen.
Vervoer
VOORZICHTIG
Verwondings- en beschadigingsgevaar door het gewicht van het apparaat!
Verwondingen en beschadiging.
Neem bij het transport en de opslag het gewicht van het apparaat in acht.Apparaat transporteren
De greep vastnemen, het apparaat op de wielen kantelen en eraan trekken of duwen.
Trek het Plug 'n' Clean-flesje met reinigingsmiddel uit de Plug 'n' Clean-houder voor het flesje met reinigingsmiddel voordat u het apparaat horizontaal transporteert.
Het deksel op het Plug 'n' Clean-flesje met reinigingsmiddel schroeven.
Het apparaat borgen tegen wegglijden en kantelen.
Apparaat trekken / duwen
Apparaat in voertuig vervoeren
Opslag
VOORZICHTIG
Verwondings- en beschadigingsgevaar door het gewicht van het apparaat!
Verwondingen en beschadiging.
Neem bij het transport en de opslag het gewicht van het apparaat in acht.Apparaat opbergen
VOORZICHTIG
Risico op letsels door water dat onder hoge druk ontsnapt!
Letsels
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem drukloos is.De werking beëindigen, zie Werking beëindigen.
De ontgrendelknop indrukken en de hogedrukslang loskoppelen van het hogedrukpistool.
De straalbuis demonteren van het hogedrukpistool.
De straalbuizen in de straalbuishouder opbergen.
Het water uit het hogedrukpistool laten lopen.
Het hogedrukpistool in de houder van het hogedrukpistool stoppen.
De ring van de snelkoppeling in de richting van de pijl schuiven en de hogedrukslang eraf trekken.
De hogedrukslang opwikkelen en deze aansluiten op de regelaar van het reinigingsmiddel.
Het netsnoer met de netstekker opwikkelen en over de kabelhaak hangen.
Vóór langere opslag de aanvullende instructies in acht nemen, zie Verzorging en onderhoud.
Vorstbescherming
LET OP
Beschadigingsgevaar door vorst!
Materiële schade
Leeg het water volledig uit het apparaat en het toebehoren.Bescherm het apparaat en het toebehoren altijd tegen vorst.Het water uit het apparaat pompen, zie Werking beëindigen.
Het toebehoren demonteren en het water laten lopen, zie Apparaat opbergen.
Het toebehoren op het apparaat opbergen in een vorstvrije ruimte, zie Apparaat opbergen
Verzorging en onderhoud
GEVAAR
Levensgevaar!
Dodelijke verwondingen door elektrische schokken bij het aanraken van onderdelen onder spanning.
Raak geen spanningvoerende onderdelen aan.Schakel het apparaat uit.Trek de netstekker uit het stopcontact.Het apparaat is onderhoudsvrij, d. w.z. Je hoeft geen regelmatig onderhoud uit te voeren.
Zeef in de wateraansluiting reinigen
LET OP
Beschadigingsgevaar door ontbrekende of beschadigde zeef!
Beschadiging van de hogedrukpomp
Gebruik het apparaat niet zonder zeef.Maak de zeef niet schoon met harde, puntige voorwerpen.Indien nodig de zeef in de wateraansluiting reinigen.
De koppeling op de wateraansluiting losschroeven.
De zeef eruit trekken.
De zeef onder stromend water reinigen.
De zeef in de wateraansluiting plaatsen.
Hulp bij storingen
Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.
GEVAAR
Levensgevaar!
Dodelijke verwondingen door elektrische schokken bij het aanraken van onderdelen onder spanning.
Raak geen spanningvoerende onderdelen aan.Schakel het apparaat uit.Trek de netstekker uit het stopcontact.Apparaat draait niet
Oorzaak:
De spanningsvoorziening is onderbroken.
Oplossing:
Controleren of de stekker in het stopcontact zit.
Het apparaat inschakelen.
De hendel van het hogedrukpistool ontgrendelen en indrukken.
Het apparaat start. In tegengesteld geval:
Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
De stekker uit het stopcontact trekken en het netsnoer en de stekker controleren op beschadigingen.
Bij schade het netsnoer onmiddellijk laten vervangen door de bevoegde klantenservice.
Oorzaak:
De schakelaar voor motorbescherming is actief.
Oplossing:
Als de motor oververhit raakt, schakelt de schakelaar voor motorbescherming het apparaat uit.
Het apparaat uitschakelen.
Het apparaat 1 uur laten afkoelen.
Het apparaat inschakelen en in bedrijf stellen.
Als de storing meerdere keren optreedt, het apparaat door de klantenservice laten controleren.
Het apparaat bereikt niet de vereiste druk
Oorzaak:
De straalbuis staat in de stand 'SOFT'.
Oplossing:
De straalbuis in stand 'HARD' draaien.
Oorzaak:
De watertoevoer is te laag.
Oplossing:
De waterkraan volledig opendraaien.
De tuinslang zonder knikken leggen.
Het watertoevoerdebiet controleren en indien nodig verhogen, zie Technische gegevens.
Ervoor zorgen dat de maximale aanzuighoogte niet wordt overschreden (zie Technische gegevens.
Oorzaak:
De zeef is vuil.
Oplossing:
De zeef reinigen, zie Zeef in de wateraansluiting reinigen.
Oorzaak:
Er zit lucht in het apparaat.
Oplossing:
Zich ervan vergewissen dat de hogedrukslang en de tuinslang correct zijn bevestigd.
Het apparaat ontluchten, zie Apparaat ontluchten.
Sterke drukschommelingen
Oorzaak:
De straalsproeier in de straalsproeierkop is vuil.
Oplossing:
De straalsproeier van voren reinigen met een naald en met water doorspoelen.
Oorzaak:
Het watertoevoerdebiet is te laag.
Oplossing:
De waterkraan volledig opendraaien.
De tuinslang zonder knikken leggen.
De zeef in de wateraansluiting reinigen.
Het watertoevoerdebiet controleren en indien nodig verhogen.
Het reinigingsmiddel wordt niet aangezogen
Oorzaak:
Aan het hogedrukpistool is een straalbuis gemonteerd.
Oplossing:
De straalbuis demonteren en alleen met het hogedrukpistool werken.
Oorzaak:
De Plug ‘n’ Clean-reinigingsmiddelfles is leeg.
Oplossing:
Een nieuwe Plug 'n' Clean-flesje met reinigingsmiddel monteren.
Oorzaak:
Het Plug 'n' Clean-flesje met reinigingsmiddel is niet goed geplaatst.
Oplossing:
Het Plug 'n' Clean-flesje met reinigingsmiddel correct monteren.
Oorzaak:
De reinigingsmiddelregelaar staat in de stand "UIT".
Oplossing:
Draai de reinigingsmiddelregelaar rechtsom in de gewenste stand.
Apparaat ondicht
Oplossing:
Geringe lekkage van het apparaat ligt aan de constructie en is normaal. Neem contact op met de verantwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont.
Garantie
In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.
Meer informatie vindt u onder: www.kaercher.com/dealersearch
Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale KÄRCHER-website onder "Downloads".
EU-conformiteitsverklaring
Hierbij verklaren wij dat het hieronder genoemde product voldoet aan de desbetreffende bepalingen van de vermelde richtlijnen en verordeningen. Bij een niet door ons goedgekeurde wijziging van het product verliest deze verklaring zijn geldigheid. De fabrikant is als enige verantwoordelijk voor de afgifte van deze conformiteitsverklaring.
Product: Hogedrukreiniger
Type: 1.167-xxx
Type: 1.168-xxx
Richtlijnen en verordeningen2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
2000/14/EG
2009/125/EG
Toegepaste bepaling(en)(EU) 2019/1781
Toegepaste geharmoniseerde normenEN 60335-1
EN 60335-2-79
EN 62233: 2008
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 1997 + A1: 2001 + A2: 2008
EN 61000-3-2: 2014
EN 61000-3-11: 2000
EN IEC 63000: 2018
Toegepaste conformiteitswaarderingsprocedure2000/14/EG: Bijlage V
Geluidsvermogensniveau dB(A)K7 *EU / K6 Special *EU
Gemeten: 92
Gegarandeerd: 95
Naam en adresGevolmachtigde voor de documentatie:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2026/06/01
De ondergetekenden handelen in opdracht en met volmacht van de directie.
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Technische gegevens
Elektrische aansluiting | |
Spanning | 230 V |
Fase | 1 ~ |
Frequentie | 50 Hz |
Maximaal toegestane netimpedantie | 0,394 + j0,246 Ω |
Aansluitvermogen | 3,0 kW |
Beschermingsgraad | IPX5 |
Beschermingsklasse | I |
Netbeveiliging (traag) | 16 A |
Wateraansluiting | |
Toevoerdruk (max.) | 1,2 MPa |
Toevoertemperatuur (max.) | 60 °C |
Toevoerdebiet (min.) | 12 l/min |
Aanzuighoogte (max.) | 0,5 m |
Gegevens capaciteit apparaat | |
Bedrijfsdruk | 15 MPa |
Max. toegestane druk | 16 MPa |
Opbrengst, water | 9,2 l/min |
Opbrengst maximaal | 10 l/min |
Opbrengst, reinigingsmiddel | 0,3 l/min |
Reactiekracht van het hogedrukpistool | 27 N |
Afmetingen en gewichten | |
Typisch bedrijfsgewicht | 20,3 kg |
Lengte | 404 mm |
Breedte | 440 mm |
Hoogte | 968 mm |
Berekende waarden conform EN 60335-2-79 | |
Hand-arm-vibratiewaarde | <2,5 m/s2 |
Onzekerheid K | 0,3 m/s2 |
Geluidsdrukniveau LpA | 77 dB(A) |
Onzekerheid KpA | 3 dB(A) |
Geluidsvermogensniveau LWA + onzekerheid KWA | 95 dB(A) |
<BackPage>
</BackPage>
2-2-SC-A5-GS-17339
</BackPage>
