Com a aplicação KÄRCHER Home & Garden, beneficia das seguintes vantagens ao utilizar o seu aparelho:

• Dicas de aplicação e conhecimentos especializados

• Informações sobre o produto, visão geral dos acessórios e manuais de instruções

• Apoio e contacto do serviço de assistência técnica

• Loja online - ofertas exclusivas e muito mais

Transfira a aplicação KÄRCHER Home & Garden da sua loja de aplicações e registe convenientemente o seu produto.

Antes da primeira utilização do aparelho leia o manual original e o manual original do conjunto de bateria/carregador anexo. Proceda em conformidade. Conserve as folhas para referência ou utilização futura.

• Além das indicações que constam do manual de instruções, é necessário observar as prescrições gerais de segurança e as prescrições para a prevenção de acidentes do legislador.

• Os sinais e as placas de aviso que se encontram no aparelho dão indicações importantes para um bom funcionamento do aparelho.

O interruptor do aparelho evita o accionamento involuntário do mesmo.

O bloqueio bloqueia a alavanca da pistola de alta pressão e impede o arranque inadvertido do aparelho.

Ao soltar a alavanca da pistola de alta pressão, o interruptor de pressão desliga a bomba e interrompe o jacto de alta pressão. Se a alavanca for premida, a bomba é novamente ligada.

O aparelho desliga-se automaticamente após 2 minutos de funcionamento a seco, para evitar danos na bomba de alta pressão.

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Trabalhos de limpeza dos quais resulte água residual contendo óleo, como, p.ex., lavagem de motores ou carroçarias, apenas devem ser executados em locais que disponham de separador de óleo.

Trabalhos com produtos de limpeza apenas devem ser executados sobre superfícies de trabalho estanques, com ligação à canalização de esgoto própria. Não permitir que os produtos de limpeza penetrem nas massas de água ou no solo.

A recolha de água a partir de massas de água abertas não é permitida nalguns países.

Pode encontrar informações actualizadas acerca dos ingredientes em: www.kaercher.de/REACH

Utilize a lavadora de alta pressão exclusivamente na habitação privada.

A lavadora de alta pressão destina-se à limpeza de máquinas, veículos, estruturas, ferramentas, fachadas, terraços, aparelhos de jardinagem, entre outros, com jacto de água de alta pressão.

Apenas é possível operar o aparelho com um 36 V Kärcher Battery Power conjunto de bateria.

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Encontram-se disponíveis o seguintes acessórios especiais.

• Os conjuntos da bateria/carregador que não estão incluídos no volume do fornecimento ou que são adicionalmente necessários

• Um aparelho de carga rápida e um conjunto de bateria com maior capacidade

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem).

---

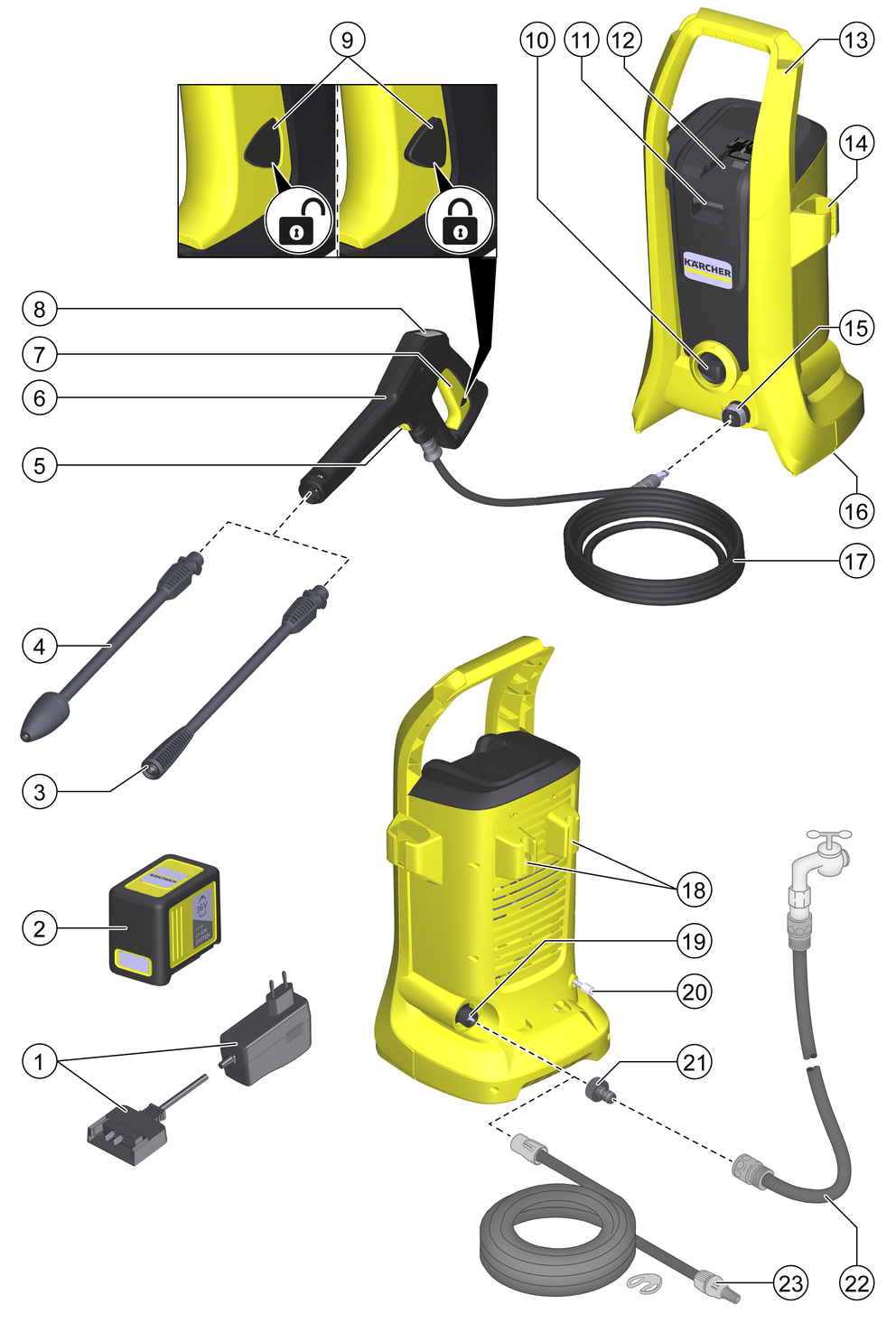

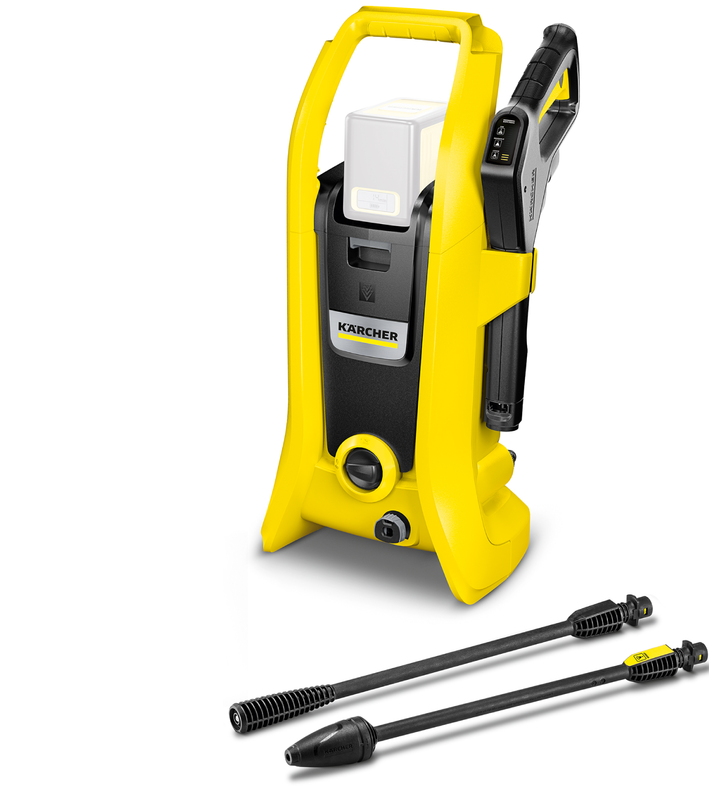

1. *Carregador standard Battery Power 36V
2. *Conjunto de bateria Battery Power 36/50
3. Lança com bico de alta pressão para tarefas normais de limpeza, modo de operação STANDARD (maior autonomia da bateria)
4. Lança com bico fresador para sujidade persistente, modo de operação BOOST (menor autonomia da bateria)
5. Tecla para separar a mangueira de alta pressão da pistola de alta pressão
6. Pistola de alta pressão
7. Gatilho da pistola de alta pressão
8. Pistola de alta pressão com visor MIX / STANDARD / BOOST
9. Bloqueio da pistola de alta pressão
10. Interruptor do aparelho “0/OFF”/“I/ON”
11. Tecla de desbloqueio do conjunto da bateria
12. Suporte do conjunto da bateria
13. Pega de transporte
14. Armazenamento para pistola de alta pressão
15. Ligação de alta pressão
16. Placa de características
17. Mangueira de alta pressão
18. Armazenamento para lança
19. Ligação de água com filtro incorporado
20. Mangueira de aspiração de produto de limpeza (com filtro)
21. Acoplamento para a ligação de água
22. **Mangueira de jardim com acoplamento disponível comercialmente

    • Reforçado com tecido

    • Diâmetro mínimo de 1/2 pol. (13 mm)

    • Comprimento mínimo de 7,5 m

23. **Mangueira de aspiração KÄRCHER SH 5 para a alimentação de água de depósitos abertos (n.º de encomenda 2.643-100.0)

Antes do arranque, montar as peças soltas no aparelho.

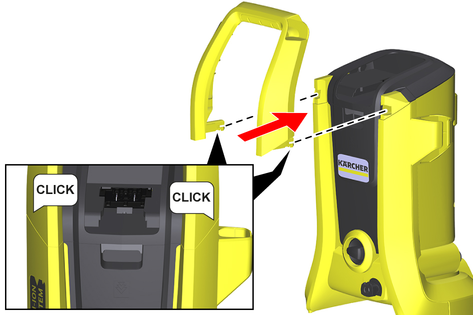

1. Engatar a pega de transporte.

   ---

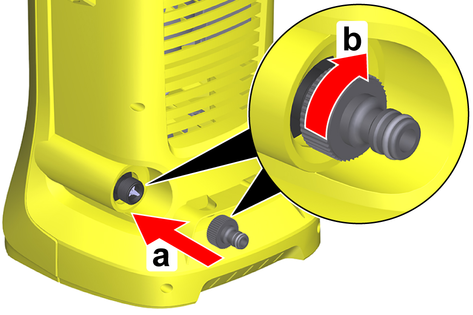

1. Aparafusar o acoplamento para a ligação de água na ligação de água do aparelho.

   ---



1. Colocar o aparelho numa superfície plana.

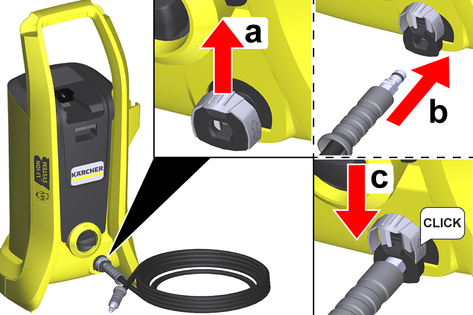

2. Unir a mangueira de alta pressão à ligação de alta pressão do aparelho.

   ---

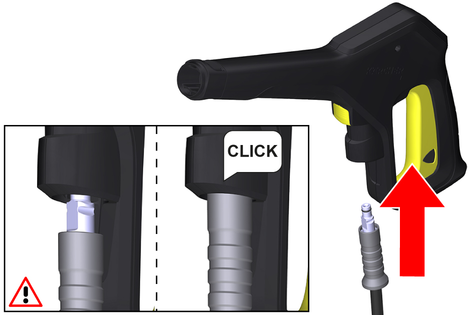

3. Inserir a mangueira de alta pressão na pistola de alta pressão, até que engate de forma audível.

   Aviso

   Ter atenção ao alinhamento correcto do bocal.

   ---



4. Verificar a segurança das ligações, puxando a mangueira de alta pressão.

1. Carregar o conjunto de bateria (consulte as instruções de utilização do conjunto de bateria).

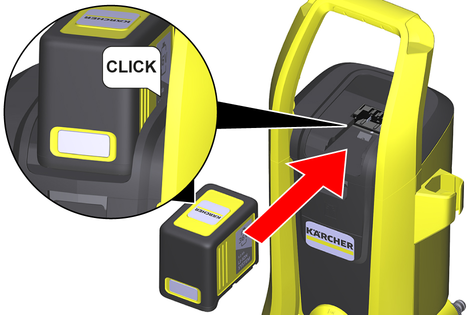

1. Introduzir o conjunto da bateria na admissão do aparelho, até encaixar audivelmente.

   ---



Os valores de ligação podem ser consultados na placa de características ou no capítulo Dados técnicos.

Respeitar as directrizes da empresa fornecedora da água.

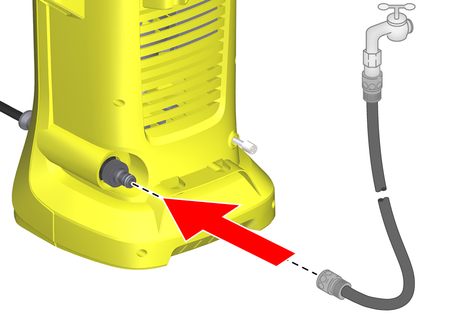

1. Inserir a mangueira de jardim no acoplamento para a ligação de água.

2. Ligar a mangueira de jardim à conduta de água.

3. Abrir completamente a torneira de água.

   ---



Esta lavadora de alta pressão com a mangueira de aspiração KÄRCHER é adequada para aspirar água superficial, por ex., de bidões coletores de águas pluviais ou de pequenos lagos (altura máxima de aspiração, ver Dados técnicos).

1. Desenroscar o acoplamento da ligação de água.

2. Encher a mangueira de aspiração com água.

3. Enroscar a mangueira de aspiração na ligação de água do aparelho e suspender numa fonte de água (por ex. num bidão coletor de águas pluviais).

1. Ligar o aparelho “I/ON”.

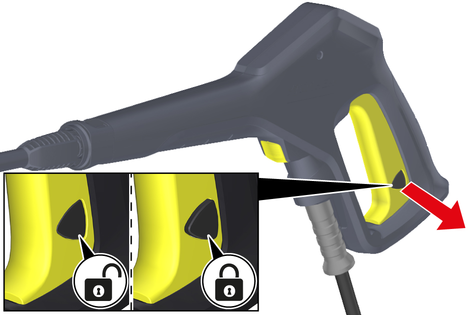

2. Destravar a alavanca da pistola de alta pressão.

3. Pressionar a alavanca da pistola de alta pressão.

   O aparelho é ligado.

4. Deixar o aparelho funcionar por um máximo de 2 minutos, até a água sair sem bolhas da pistola de alta pressão.

5. Soltar a alavanca da pistola de alta pressão.

6. Bloquear a alavanca da pistola de alta pressão.

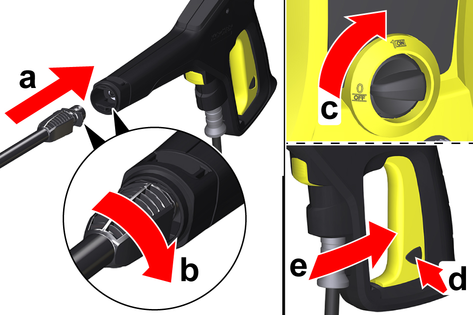

1. Inserir uma lança na pistola de alta pressão e fixar rodando 90°.

   ---



2. Ligar o aparelho (“I/ON”).

3. Destravar a alavanca da pistola de alta pressão.

4. Pressionar a alavanca da pistola de alta pressão.

   O aparelho é ligado.

   O modo de trabalho é apresentado no display da pistola de alta pressão.

   Aviso

   A bateria pode originar um atraso de, no máximo, 4 segundos ao ligar o aparelho.

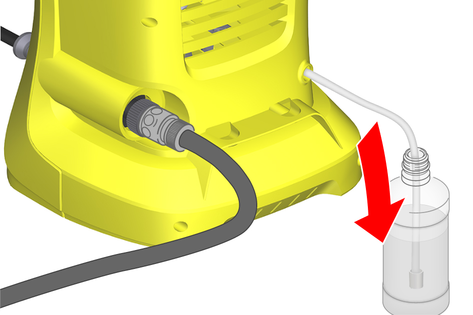

1. Puxar o comprimento pretendido da mangueira de aspiração do respetivo compartimento.

   ---



2. Pendurar a mangueira de aspiração para produto de limpeza num recipiente com solução de limpeza.

3. Separar a lança da pistola de alta pressão. Trabalhar com a pistola de alta pressão no modo de operação MIX.

   Durante a operação, a solução de limpeza é misturada ao jacto de água.

1. Pulverizar uma pequena quantidade de produto de limpeza na superfície seca e deixar actuar (não secar).

2. A sujidade libertada pode ser removida com o jacto de alta pressão.

1. Enxaguar o aparelho durante aprox. 30 segundos com água limpa.

1. Soltar a alavanca da pistola de alta pressão.

   Quando a alavanca é solta, o aparelho desliga-se. A alta pressão no sistema é mantida.

2. Bloquear a alavanca da pistola de alta pressão.

   ---



3. No caso de pausas de trabalho superiores a 5 minutos, desligar o aparelho “0/OFF”.

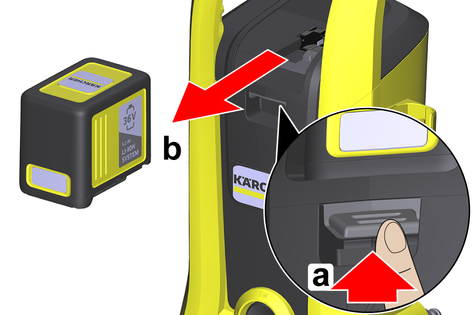

1. Remover o conjunto da bateria:

   1. Premir a tecla de desbloqueio do conjunto da bateria.

   2. Puxar a conjunto da bateria para fora do suporte do conjunto da bateria.

   ---



1. Soltar a alavanca da pistola de alta pressão.

2. Fechar a torneira de água.

3. Pressionar a alavanca da pistola de alta pressão durante 30 segundos.

   A pressão ainda restante no sistema é libertada.

4. Soltar a alavanca da pistola de alta pressão.

5. Bloquear a alavanca da pistola de alta pressão.

6. Separar o aparelho da alimentação de água.

7. Desligar o aparelho “0/OFF”.

8. Remover a bateria (consultar o capítulo Remover o conjunto da bateria).

9. Carregar o conjunto de bateria.

   Aviso

   Após a utilização, carregar também as baterias parcialmente carregadas.

1. Pegar no aparelho pela pega de transporte e transportá-lo.

1. Proteger o aparelho de forma a que o mesmo não se mova ou tombe.

1. Colocar o aparelho numa superfície plana.

2. Separar a lança da pistola de alta pressão.

3. Encaixar a lança no armazenamento para a lança.

4. Premir a tecla separadora na pistola de alta pressão e separar a mangueira de alta pressão da pistola.

5. Inserir a pistola de alta pressão no respetivo armazenamento.

6. Separar a mangueira de alta pressão do aparelho.

7. Armazenar a mangueira de alta pressão no aparelho.

Observar indicações adicionais antes de um armazenamento prolongado, consultar o capítulo Conservação e manutenção.

1. Separar o aparelho da alimentação de água.

2. Retirar a mangueira de alta pressão.

3. Ligar o aparelho “I/ON”.

4. Aguardar no máximo 1 minuto, até não sair mais água da ligação de alta pressão.

5. Desligar o aparelho.

6. Armazenar o aparelho e os acessórios num compartimento resistente ao gelo.

Se necessário, limpar o filtro na ligação de água.

1. Desenroscar o acoplamento da ligação de água.

2. Puxar o filtro.

   ---



3. Limpar o filtro sob água corrente.

4. Inserir o filtro na ligação de água.

Limpe o filtro de produto de limpeza antes de um armazenamento prolongado.

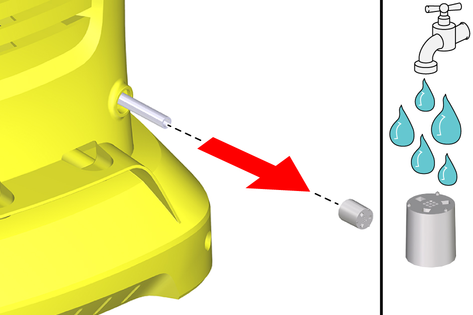

1. Puxar o filtro da mangueira de aspiração do produto de limpeza.

2. Limpar o filtro sob água corrente.

   ---



As avarias mais pequenas podem ser corrigidas por si com a ajuda do seguinte resumo.

Em caso de dúvida, contacte o serviço de assistência técnica autorizado.

• O aparelho não funciona

• O aparelho desliga automaticamente

• O aparelho não aplica pressão

• Oscilações de pressão acentuadas

• O produto de limpeza não é aspirado

• Aparelho não estanque

Causa:

O aparelho não está ligado

Eliminação da avaria:

1. Pressionar a alavanca da pistola de alta pressão.

   O aparelho é ligado.

Causa:

A bateria não está encaixada corretamente no aparelho.

Eliminação da avaria:

1. Introduzir o conjunto da bateria na admissão do aparelho até encaixar audivelmente.

Causa:

Sobreaquecimento na bateria

Eliminação da avaria:

1. Retire a bateria do aparelho e deixe-a arrefecer ou aquecer.

Causa:

O estado de carga do conjunto de bateria é demasiado baixo

Eliminação da avaria:

1. Carregar o conjunto de bateria.

Causa:

O conjunto de bateria ou o carregador estão defeituosos

Eliminação da avaria:

1. Substituir o conjunto de bateria ou o carregador.

Causa:

A proteção contra funcionamento a seco foi acionada

Eliminação da avaria:

1. Abrir completamente a torneira de água.

2. Verificar a admissão de água quanto ao caudal de bombagem necessário.

3. Verificar se o nível de aspiração máximo não foi ultrapassado.

Causa:

Existe o risco de sobreaquecimento da bateria

Eliminação da avaria:

1. Desligar o aparelho “0/OFF”.

2. Deixar arrefecer a bateria.

3. Ligar o aparelho “I/ON”.

Causa:

A admissão de água é insuficiente

Eliminação da avaria:

1. Abrir completamente a torneira de água.

2. Verificar a admissão de água quanto ao caudal de bombagem necessário.

3. Verificar se o nível de aspiração máximo não foi ultrapassado.

Causa:

O filtro da ligação de água está sujo

Eliminação da avaria:

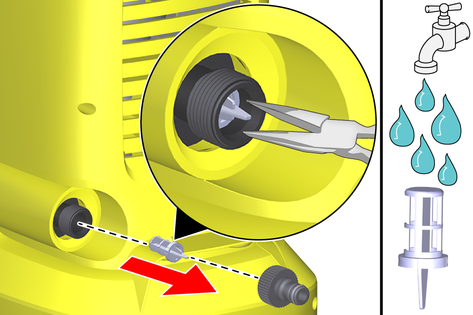

1. Puxar o filtro da ligação de água para fora com um alicate de pontas chatas.

2. Limpar o filtro sob água corrente.

Causa:

Há ar no aparelho

Eliminação da avaria:

1. Purgar o aparelho:

   1. Ligar o aparelho sem a mangueira de alta pressão durante um máximo de 2 minutos e aguardar até sair água sem bolhas da ligação de alta pressão.

   2. Desligar o aparelho.

   3. Ligar a mangueira de alta pressão.

   4. Observar o nível de aspiração máximo na operação de aspiração (ver capítulo Dados técnicos).

Eliminação da avaria:

1. Limpar o bocal de alta pressão:

   1. Remover quaisquer sujidades do orifício do bocal com uma agulha.

   2. Enxaguar o bocal de alta pressão de frente com água.

2. Verificar o volume de admissão de água.

Eliminação da avaria:

1. Separar a lança da pistola de alta pressão e trabalhar apenas com a pistola de alta pressão.

2. Limpar o filtro da mangueira de aspiração do produto de limpeza.

3. Verificar a mangueira de aspiração de produto de limpeza quanto a vincos.

Eliminação da avaria:

1. O aparelho tem uma pequena fuga por razões técnicas. Em caso de fugas significativas, consultar o serviço de assistência técnica autorizado.

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra.

Pode encontrar mais informações em: www.kaercher.com/dealersearch

Para mais informações sobre a garantia (se disponíveis), consultar "Transferências" na área de serviço do website local da Kärcher.

Declaramos, pelo presente, que o produto abaixo indicado está em conformidade com as disposições pertinentes das diretivas e regulamentos mencionados. Em caso de realização de alterações no produto sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Lavadora de alta pressão

Tipo: K 2 Battery

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/UE

2000/14/CE

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

2000/14/CE: Anexo V

Medido: 85

Garantido: 88

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Telefone: +49 7195 14-0

Fax: +49 7195 14-2212

---

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/04/2025
