Înainte de prima utilizare a dispozitivului, citiţi acest capitol referitor la siguranță, cât şi instrucţiunile originale. Respectaţi aceste instrucţiuni. Păstraţi instrucţiunile originale pentru viitoarele utilizări sau pentru viitorul posesor.

• În afară de indicațiile din instrucțiunile de utilizare, este necesar să fie luate în considerare și prevederile generale privind protecția muncii și prevenirea accidentelor de muncă, emise de organele legislative.

• Plăcuţele de avertizare şi plăcuţele informative montate pe dispozitiv furnizează indicaţii importante pentru funcţionarea în condiţii de siguranţă.

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjurător. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Lucrări de curăţare care produc apă uzată uleioasă, de ex. la spălarea motoarelor, spălarea caroseriei pot fi efectuate numai în spălătorii cu separatoare de ulei.

Lucrări cu soluţie de curăţat pot fi efectuate numai pe suprafeţe de lucru etanşe la lichide, conectate la sistemul de canalizare. Nu permiteţi ca soluţia de curăţat să ajungă în ape sau sol.

Extragerea de apă din apele publice nu este permisă în unele ţări.

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Aparatul de curăţat cu înaltă presiune este destinat exclusiv uzului casnic.

Aparatul de curăţat cu înaltă presiune este destinat pentru curăţarea maşinilor, autovehiculelor, construcţiilor, utilajelor, faţadelor, teraselor, aparatelor de grădinărit etc. cu jet de apă cu înaltă presiune.

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără avarii a aparatului.

Informaţii despre accesorii şi piesele de schimb se găsesc la adresa www.kaercher.com.

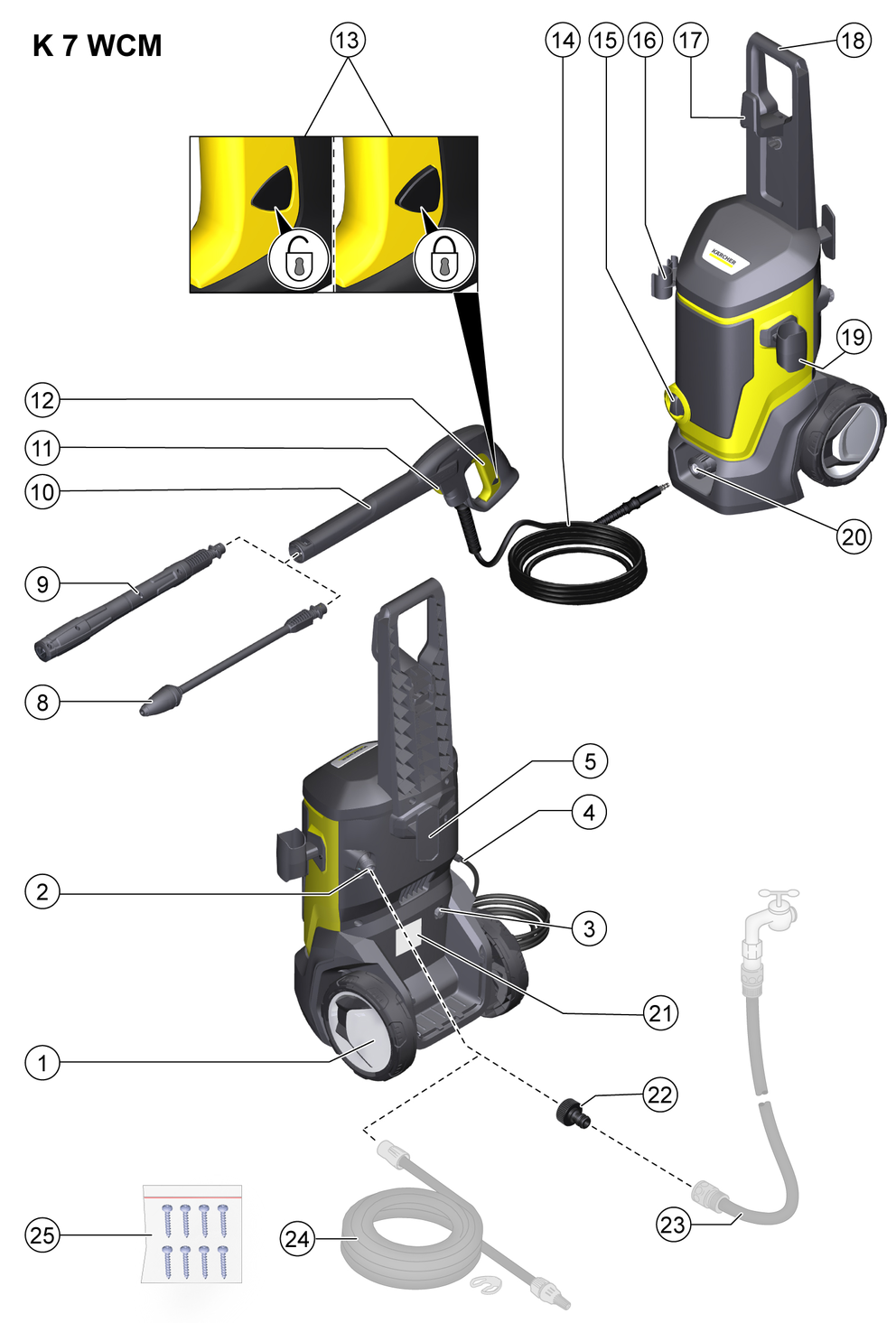

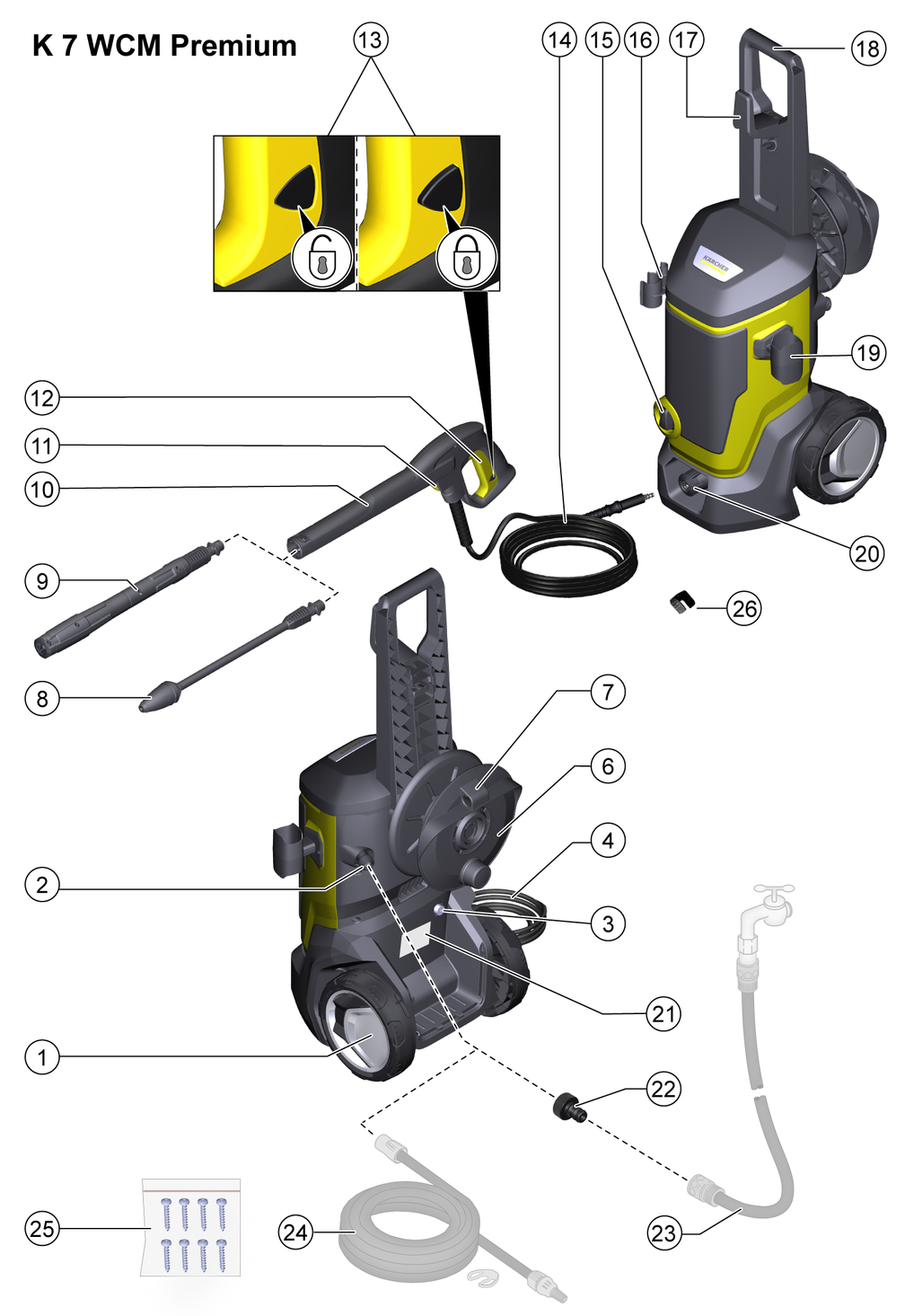

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

---

---

1. Bicicletă cargo
2. Conectare la sursa de apă cu sită încorporată
3. Furtunul de aspirare a substanței de curățare
4. Cablu de alimentare cu fişă de reţea
5. Depozitare a conductei de racordare la reţea
6. Tambur furtun
7. Suportul furtunului de înaltă presiune
8. Lance cu duză rotativă pentru îndepărtarea murdăriei dure
9. Lance Vario Power pentru cele mai frecvente sarcini de curățare.Presiunea de lucru poate fi crescută continuu de la SOFT până la HARD. Pentru a regla presiunea de lucru, eliberaţi maneta pistolului manual de stropit şi rotiţi lancea în poziţia dorită. Dacă lancea este rotită până la capăt în direcţia SOFT, se poate doza soluţia de curăţat.
10. Pistol de înaltă presiune
11. Buton pentru separarea furtunului de înaltă presiune de pistolul de înaltă presiune
12. Pârghia pistolului de înaltă presiune
13. Sistem de blocare pistol de înaltă presiune
14. Furtun de înaltă presiune
15. Întrerupător principal „0/OFF” / „I/ON”
16. Depozitare pentru lănci
17. Suportul furtunului de înaltă presiune/conductei de racord la rețea
18. Mâner de transport
19. Suportul pistolului de înaltă presiune
20. Cuplajul rapid pentru racordul de înaltă presiune
21. Plăcuță de tip
22. Cuplaj pentru conectarea la sursa de apă
23. ** Furtun de grădină (armat cu țesături, diametru de cel puțin 1/2 inch (13 mm), lungime de cel puțin 7,5 m, cu cuplaj rapid disponibil în comerț)
24. **Furtun de aspirație KÄRCHER pentru alimentarea cu apă din recipientele deschise (nr. 2.643-100)
25. Şuruburi
26. Clemă pentru furtun de înalta presiune

** necesar suplimentar

Comutatorul aparatului împiedică funcţionarea accidentală a aparatului.

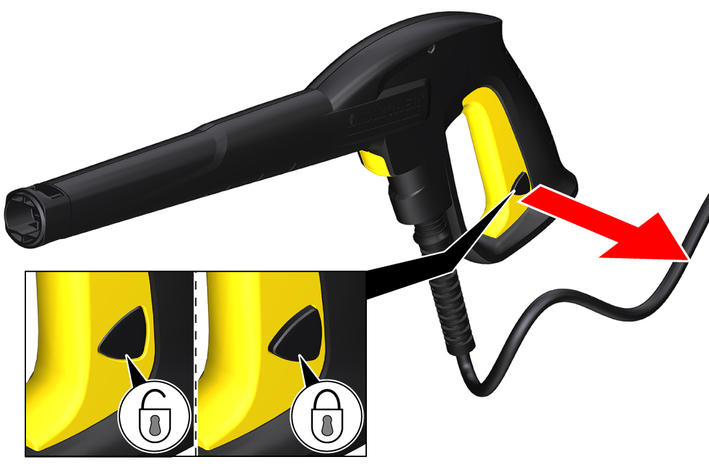

Dispozitivul de blocare blochează maneta pistolului de înaltă presiune şi împiedică pornirea accidentală a aparatului.

Când maneta pistolului de înaltă presiune este eliberat, comutatorul de presiune opreşte pompa, iar jetul de înaltă presiune se opreşte. Dacă maneta este trasă, pompa porneşte din nou.

Dacă consumul de curent este prea mare, întrerupătorul de protecţie a motorului opreşte aparatul.

Înainte de punerea în funcţiune, montaţi pe aparat piesele fixate lejer.

Pregătiţi şuruburile livrate şi şurubelniţa corespunzătoare.

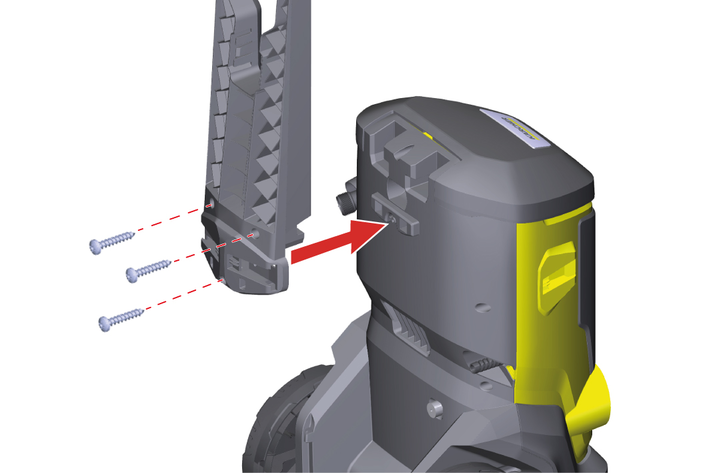

1. Atașați mânerul de transport.

2. Fixați mânerul de transport cu 3 șuruburi.

   ---

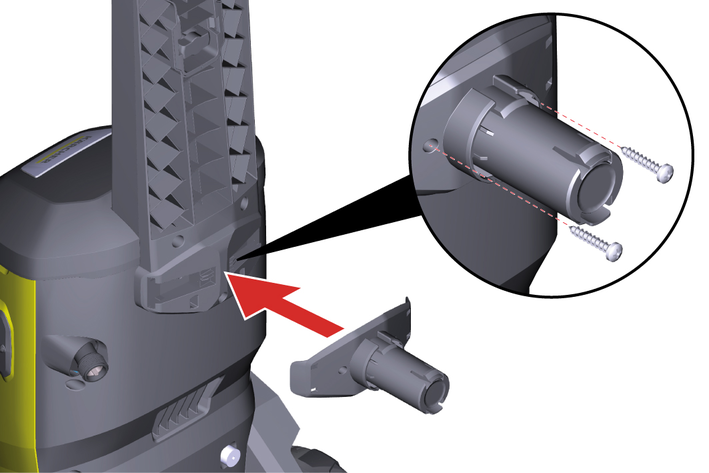

1. Introduceți suportul furtunului de înaltă presiune/ conductei de racordare la rețea în partea centrală a suportului mânerului de transport.

   Suportul se fixează.

   ---

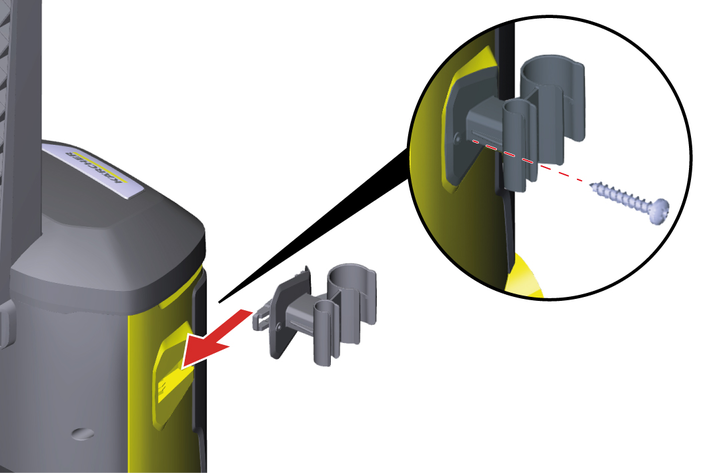

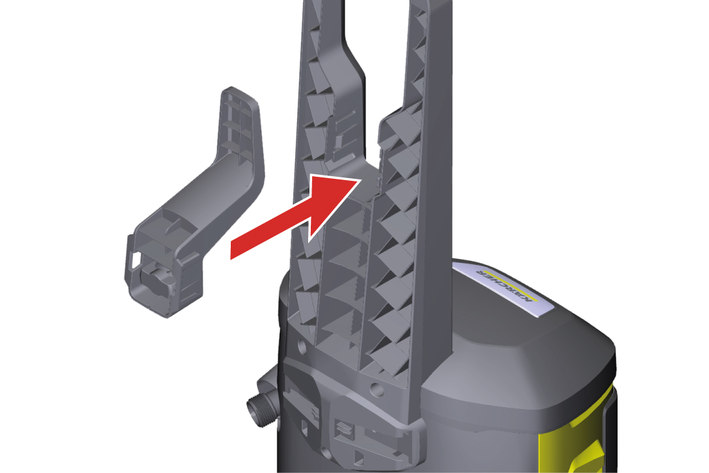

1. Glisați suportul de lance în suportul de pe aparat.

2. Țineți suportul în poziția finală și fixați-l cu un șurub.

   ---

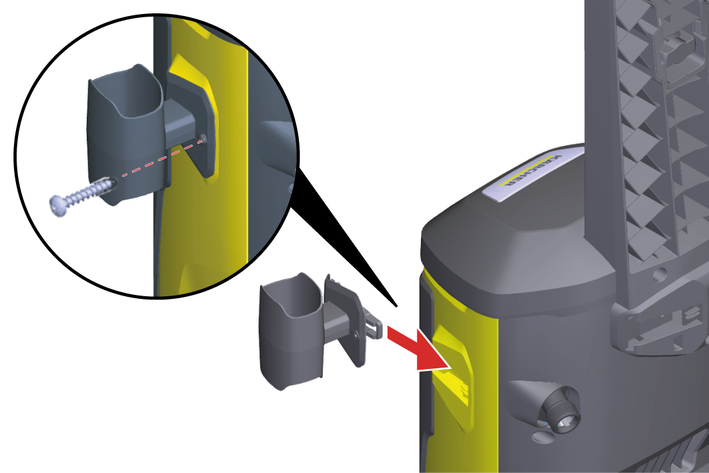

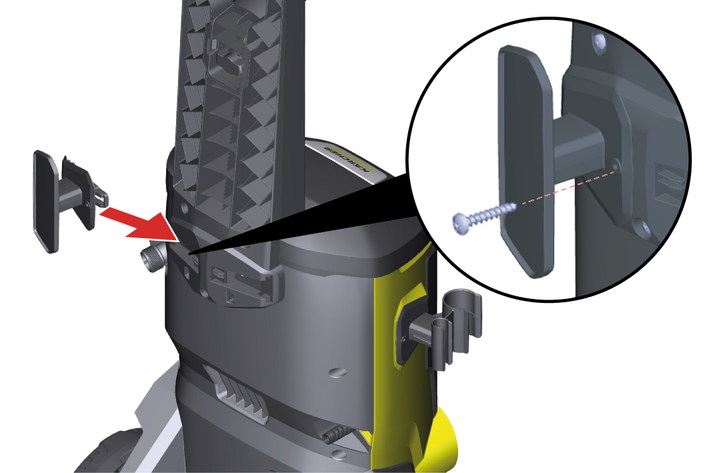

1. Glisați suportul pistolului de înaltă presiune în suportul de pe aparat.

2. Țineți suportul în poziția finală și fixați-l cu un șurub.

   ---

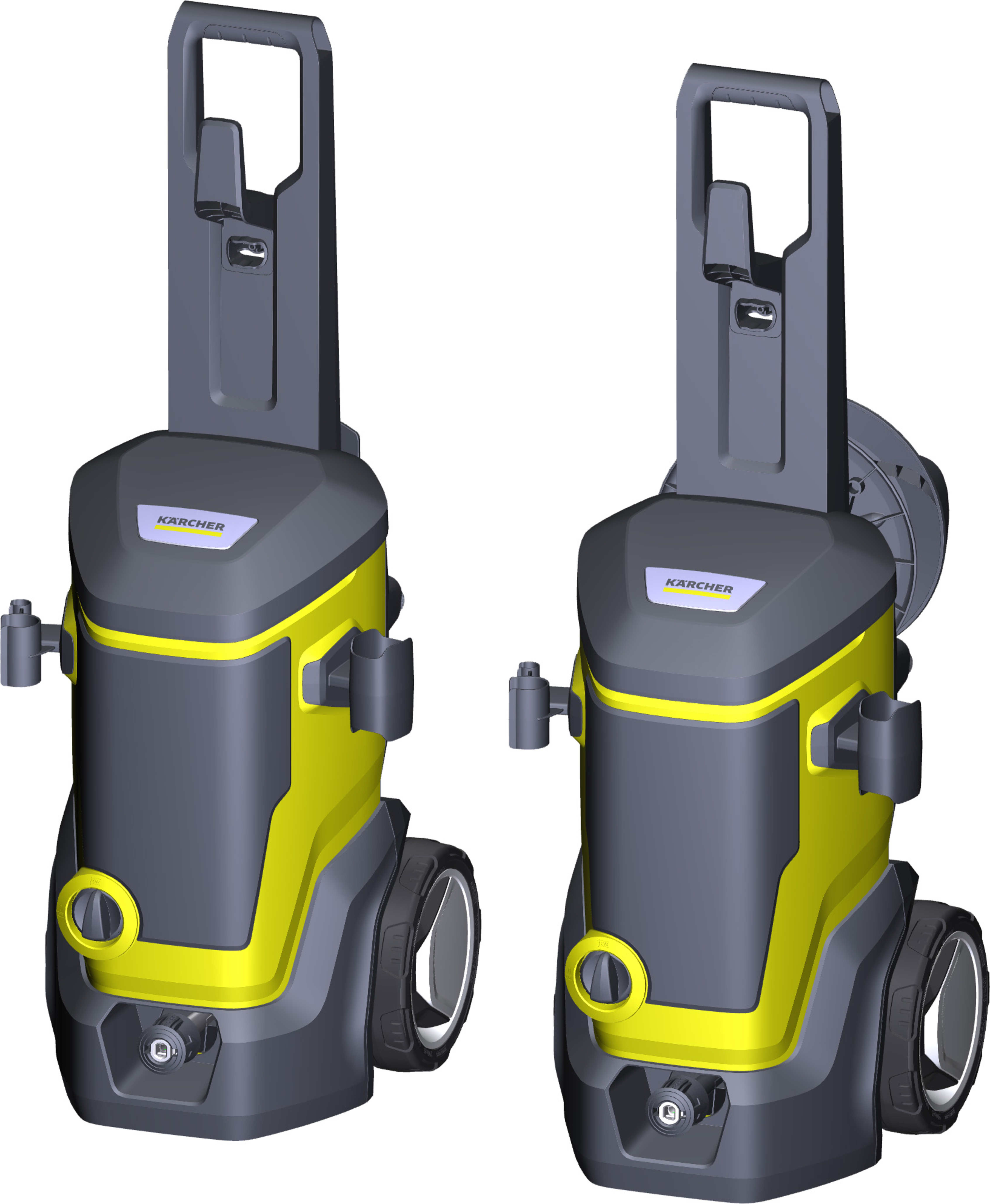

Aparate fără tambur de furtun

1. Glisați suportul conductei de racord de rețea din exterior în suportul de la mânerul de transport.

2. Țineți suportul în poziția finală și fixați-l cu un șurub.

   ---



Aparate cu tambur de furtun

1. Montați suportul pentru tamburul de furtun.

2. Fixați suportul cu 2 șuruburi.

   ---

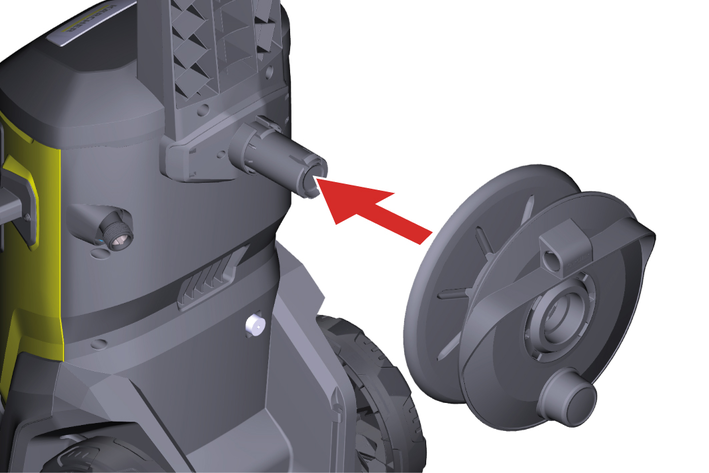

3. Montați tamburul de furtun.

   Tamburul de furtun se fixează.

   ---

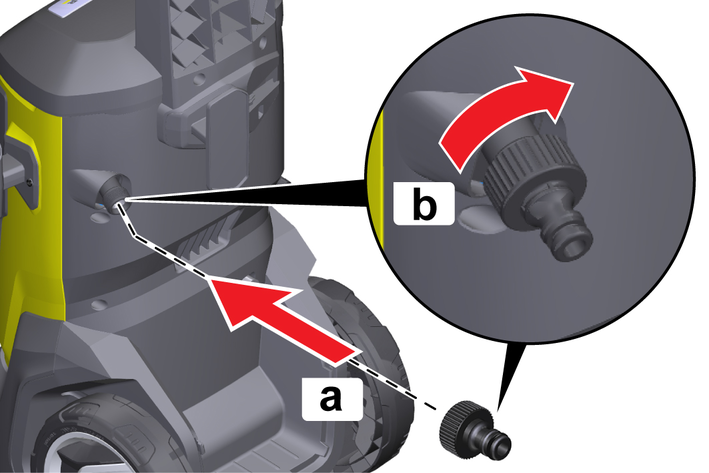

1. Înşurubaţi cuplajul pentru conectarea la sursa de apă la conectarea la sursa de apă a aparatului.

   ---



1. Amplasaţi aparatul pe o suprafaţă plană.

2. Desfaceți complet furtunul de înaltă presiune și slăbiți toate buclele și răsucirile.

   Indicaţie

   Aparate cu tambur de furtun În timpul utilizării aparatului asigurați-vă de faptul că furtunul de înaltă presiune este îndepărtat complet de pe tamburul furtun.

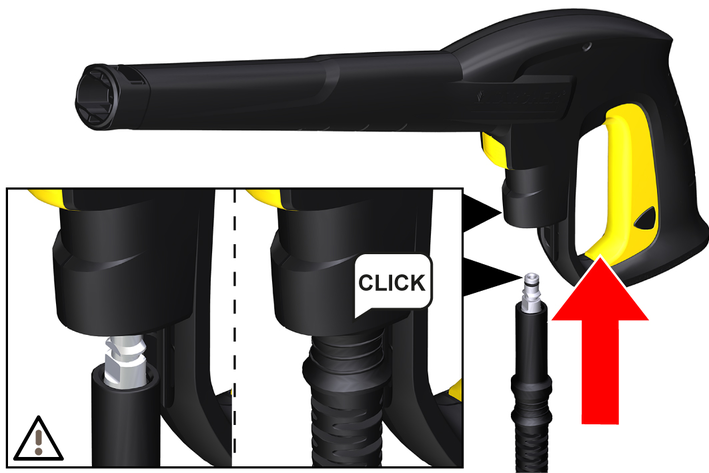

3. Introduceţi furtunul de înaltă presiune în pistolul de înaltă presiune, până când se aude distinct sunetul de conectare.

   ---



   Indicaţie

   Acordaţi atenţie alinierii corecte a niplului.

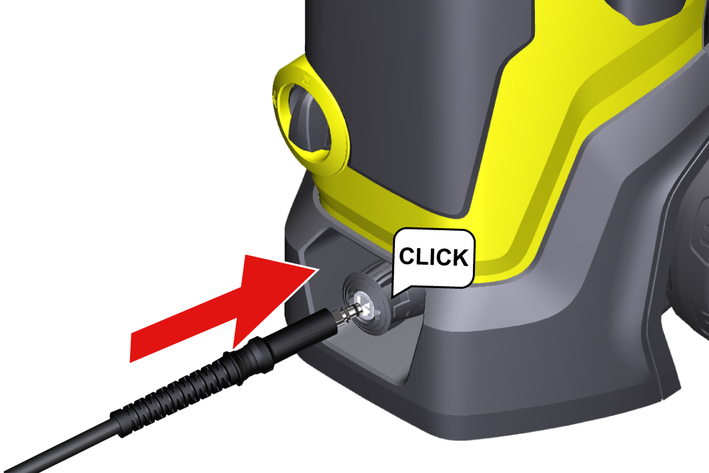

4. Introduceţi furtunul de înaltă presiune în cuplajul rapid, până când se aude distinct sunetul de conectare.

   ---



5. Verificaţi dacă racordurile sunt sigure, trăgând de furtunul de înaltă presiune.

6. Introduceţi ştecherul într-o priză.

Pentru valorile de racordare, vezi plăcuţa cu caracteristici sau capitolul Date tehnice.

Respectaţi reglementările companiei de alimentare cu apă.

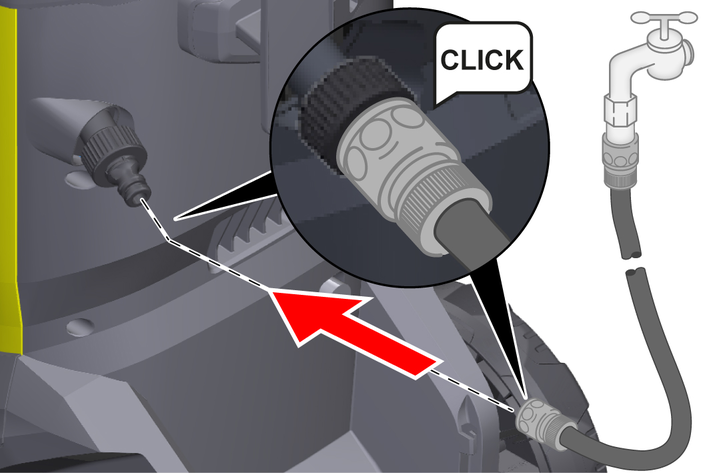

1. Introduceţi furtunul de grădină la cuplajul pentru conectarea la sursa de apă.

2. Conectaţi furtunul de grădină la conducta de apă.

   ---



3. Deschideţi complet robinetul de apă.

Acest aparat de curăţat cu înaltă presiune este echipat cu furtunul de aspirare KÄRCHER cu supapă de reţinere (accesoriu special, număr de comandă 2.643-100) pentru aspirarea apei de suprafaţă, de ex., din butoaiele pentru apa de ploaie sau iazuri (pentru înălţimea maximă de aspirare, vezi capitolul Date tehnice).

La regimul de aspirare, cuplajul pentru conectarea la sursa de apă nu este necesar.

1. Umpleţi furtunul de aspirare cu apă.

2. Înşurubaţi furtunul de aspirare în racordul la sursa de apă a aparatului şi agăţaţi-l într-o sursă de apă (de exemplu butoi pentru apa de ploaie).

1. Porniţi aparatul „I/ON”.

2. Deblocaţi maneta pistolului de înaltă presiune.

3. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

4. Lăsaţi aparatul să funcţioneze maxim 2 minute, până când apa din pistolul de înaltă presiune nu mai conţine bule de aer.

5. Eliberaţi maneta pistolului de înaltă presiune.

6. Blocaţi maneta pistolului de înaltă presiune.

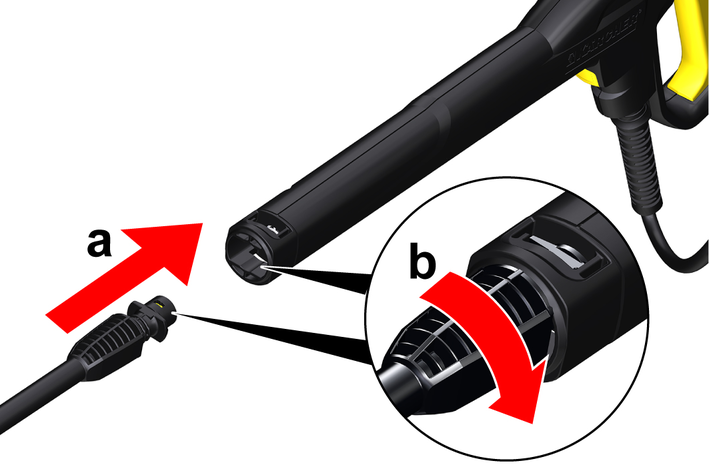

1. Introduceţi o lance în pistolul de înaltă presiune şi fixaţi-o prin rotire la 90°.

   ---



2. Porniţi aparatul („I/ON”).

3. Deblocaţi maneta pistolului de înaltă presiune.

4. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

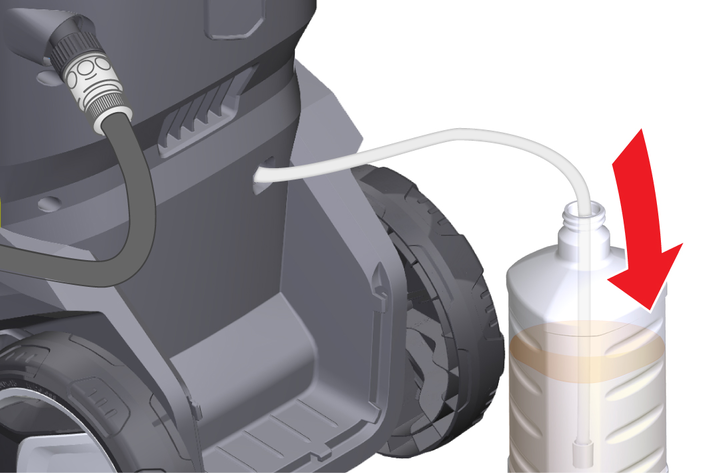

1. Trageți furtunul de aspirare pentru agenți de curățare afară din carcasă, cu lungimea dorită.

   ---



2. Agățați furtunul de aspirație pentru substanța de curățare într-un recipient cu substanță de curățare.

3. Utilizaţi lancea Vario Power.

4. Rotiți lancea în poziția „SOFT” (Fin) până la opritor.

   În timpul utilizării, substanța de curățare este adăugată la jetul de apă.

1. Pulverizaţi cu moderaţie soluţie de curăţat pe suprafaţa uscată şi lasaţi să acţioneze (nu să se usuce).

2. Clătiţi murdăria dizolvată cu jetul de apă de înaltă presiune.

1. Spălaţi aparatul aprox. 30 de secunde cu apă curată.

1. Eliberaţi maneta pistolului de înaltă presiune.

   Dacă maneta este eliberată, aparatul se opreşte. Se menţine presiunea înaltă din sistem.

2. Blocaţi maneta pistolului de înaltă presiune.

   ---



3. În cazul pauzelor de lucru care depăşesc 5 minute, opriţi aparatul „0/OFF”.

1. Eliberaţi maneta pistolului de înaltă presiune.

2. Închideţi robinetul de apă.

3. Apăsaţi maneta pistolului de înaltă presiune timp de 30 de secunde.

   Presiunea rămasă în sistem este eliminată.

4. Eliberaţi maneta pistolului de înaltă presiune.

5. Blocaţi maneta pistolului de înaltă presiune.

6. Deconectaţi aparatul de la alimentarea cu apă.

7. Deconectaţi aparatul „0/OFF”.

8. Scoateţi fişa de reţea din priză.

1. Trageţi aparatul de mânerul pentru transport.

1. Asiguraţi aparatul împotriva alunecării şi basculării.

1. Așezați aparatul pe o suprafață plană.

2. Separaţi lancea de pistolul de înaltă presiune.

3. Apăsaţi butonul de separare de pe pistolul de înaltă presiune şi separaţi furtunul de înaltă presiune de pistolul de înaltă presiune.

4. Apăsaţi carcasa cuplajului rapid de la furtunul de înaltă presiune în direcţia săgeţii şi scoateţi furtunul de înaltă presiune.

5. Stivuiți furtunul de înaltă presiune.

   Aparate fără tambur de furtun

   Depozitaţi furtunul de înaltă presiune pe aparat.

   Aparate cu tambur de furtun

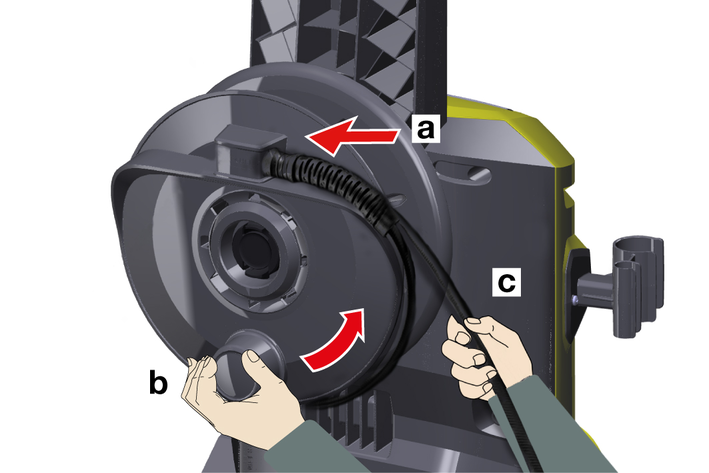

   1. Introduceți un capăt al furtunului de înaltă presiune în orificiul din partea frontală a tamburului de furtun.

   2. Întoarceți manivela pentru a înfășura furtunul de înaltă presiune.

   3. Folosiți cealaltă mână pentru ghidarea furtunului de înaltă presiune.

      ---

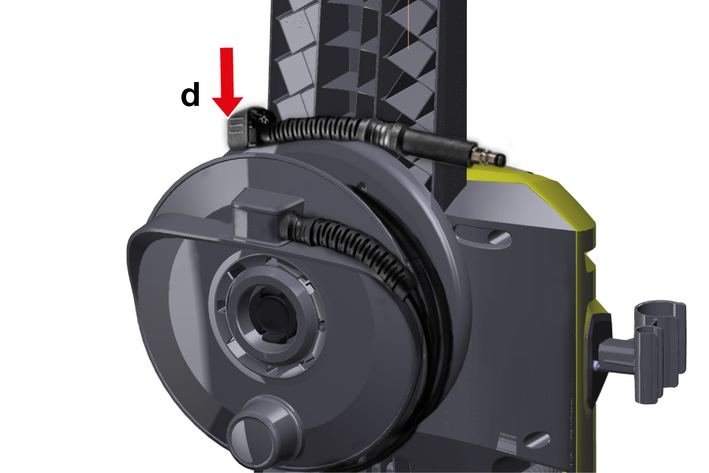

   4. Fixați furtunul de înaltă presiune încolăcit de tamburul furtunului cu clema pentru furtunul de înaltă presiune.

      ---



6. Stivuiți conducta de racord la rețea la aparat.

7. Stivuiți ambele lănci și pistolul de înaltă presiune în suporturile corespunzătoare.

Înainte de o depozitare mai îndelungată, respectați indicațiile suplimentare, vezi capitolul Îngrijirea şi întreţinerea.

Trebuie îndeplinite următoarele:

• Aparatul este separat de la alimentarea cu apă.

• Furtunul de înaltă presiune este îndepărtat.

1. Porniţi aparatul „I/ON”.

2. Aşteptaţi maxim 1 minut până când din racordul de înaltă presiune nu mai iese apă.

3. Opriţi aparatul.

4. Depozitaţi aparatul cu toate accesoriile într-un spaţiu protejat împotriva îngheţului.

Aparatul nu necesită întreţinere, de ex. nu trebuie să efectuați periodic nicio lucrare de întreţinere.

Dacă este necesar, curăţaţi sita de la racordul la sursa de apă.

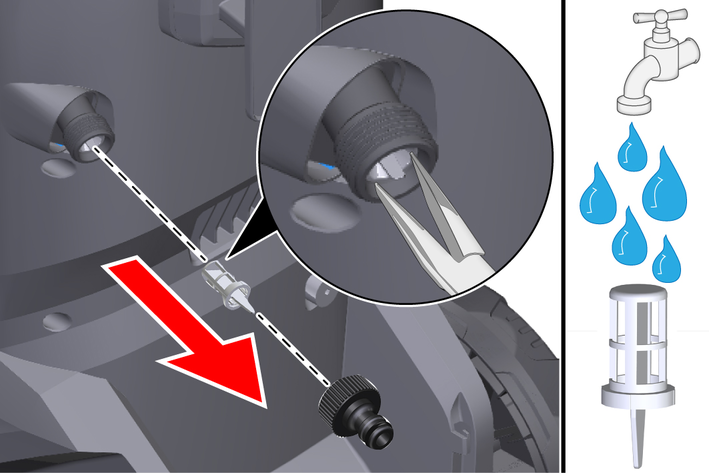

1. Îndepărtaţi cuplajul de la racordul la sursa de apă.

2. Trageţi în afară sita.

3. Curăţaţi sita sub jet de apă curentă.

   ---



4. Introduceţi sita în racordul la sursa de apă.

Curăţaţi filtrul pentru detergent înainte de o depozitare mai îndelungată.

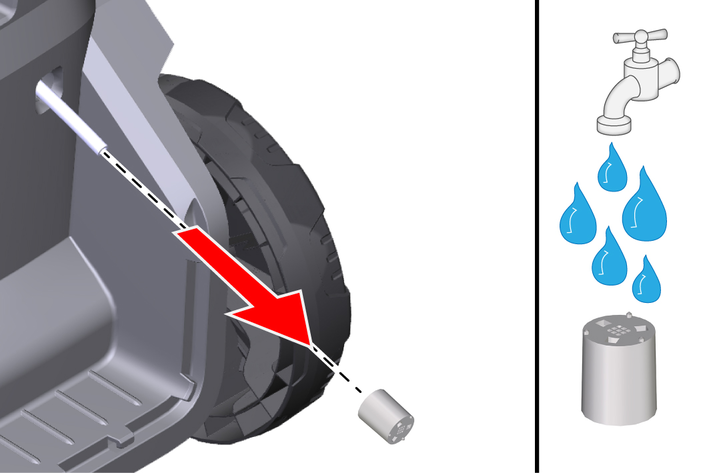

1. Scoateţi filtrul de la furtunul de aspirare a agenților de curățare.

2. Curăţaţi filtrul sub jet de apă curentă.

   ---



De cele mai multe ori, defecţiunile au cauze simple, pe care le puteţi remedia cu ajutorul următoarei liste de ansamblu. În caz de dubiu sau de defecţiuni nemenţionate, vă rugăm să vă adresaţi unităţii de service autorizate.

• Aparatul nu funcţionează

• Aparatul nu funcţionează, motorul scoate un bâzâit

• Aparatul nu generează presiune

• Variaţii de presiune puternice

• Aparatul nu este etanş

• Agentul de curățare nu este aspirat

Remediere:

1. Apăsaţi maneta pistolului de înaltă presiune.

   Aparatul pornește.

2. Verificaţi dacă tensiunea indicată pe plăcuţa cu caracteristici coincide cu tensiunea sursei de curent.

3. Verificaţi cablul de alimentare cu privire la deteriorare.

4. Dacă motorul este supraîncărcat şi întrerupătorul de protecţie a motorului s-a declanşat:

   1. Deconectaţi aparatul „0/OFF”.

   2. Lăsaţi aparatul să se răcească timp de 1 secundă.

   3. Porniţi aparatul „I/ON” şi puneţi-l din nou în funcţiune.

   Dacă defecţiunea apare de mai multe ori, aparatul trebuie verificat la serviciul de asistenţă clienţi.

Cauză:

Cădere de tensiune cauzată de alimentarea slabă cu tensiune sau atunci când se utilizează un cablu prelungitor

Remediere:

1. La pornire, mai întâi apăsaţi maneta pistolului de înaltă presiune, apoi porniţi aparatul „I/ON”.

Cauză:

Alimentarea cu apă este prea redusă.

Remediere:

1. Deschideţi complet robinetul de apă.

2. Verificaţi alimentarea cu apă pentru a vă asigura că are un debit de pompare suficient.

3. Verificaţi reglarea de la lance.

4. Verificaţi dacă înălţimea maximă de aspirare nu a fost depăşită.

Cauză:

Sita racordului la sursa de apă este murdară.

Remediere:

1. Trageţi în afară sita din conectarea la sursa de apă cu un cleşte plat.

2. Curăţaţi sita sub jet de apă curentă.

   ---



Cauză:

În aparat există aer.

Remediere:

1. Aerisiţi aparatul:

   1. Porniţi aparatul timp de maximum 2 minute fără a conecta lancea.

   2. Apăsaţi pistolului de înaltă presiune şi aşteptaţi până când apa din pistolul de înaltă presiune nu mai conţine bule de aer.

   3. Conectaţi lancea.

Remediere:

1. Curăţarea duzei de înaltă presiune:

   1. Îndepărtaţi murdăria din gaura duzei cu un ac.

   2. Spălaţi duza de înaltă presiune din faţă cu apă.

2. Verificaţi cantitatea de apă alimentată.

Remediere:

1. O uşoară neetanşeitate a aparatului este necesară din punct de vedere tehnic. În caz de neetanşeitate serioasă, contactaţi serviciul de asistenţă clienţi autorizat.

Remediere:

1. Utilizaţi lancea Vario Power şi rotiţi-o în direcţia „SOFT” până la capăt.

2. Curățați filtrul furtunului de aspirație a substanței de curățare.

3. Asigurați-vă de faptul că furtunul de aspirație a substanței de curățare nu prezintă puncte de îndoire.

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.

Pentru mai multe informații vă rugăm vizitați: www.kaercher.com/dealersearch

Pentru mai multe informații privind garanția (dacă sunt disponibile) vă rugăm accesați meniul „Descărcări” din opțiunea Service al paginii web al reprezentanței Kärcher din țara dvs.

• K 7 WCM

• K 7 WCM Premium

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerinţelor fundamentale privind siguranţa şi sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea.

Produs: Aparat de curăţat cu înaltă presiune

Tip: 1.317-xxx

2006/42/UE (+2009/127/UE)

2014/30/UE

2011/65/UE

2000/14/UE

2009/125/UE

(UE) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN IEC 63000: 2018

2000/14/UE: Anexa V

Măsurat: 88

Garantat: 91

Semnatarii acţionează în numele şi prin împuternicirea Consiliului director.

---

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germania)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2022/10/01
