B 80 W

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of volgende eigenaars.

Dit apparaat maakt gebruik van een radiomodule met kort bereik (Bluetooth).

Het apparaat voldoet aan de vereisten die gelden in commerciële en industriële gebouwen en kleine bedrijven als het professioneel wordt geïnstalleerd en onderhouden.
Installatie- en onderhoudswerkzaamheden moeten worden uitgevoerd door een expert met voldoende EMC-kennis.
Vóór installatie moet de professionele installateur de EMC-situatie beoordelen als het apparaat wordt geïnstalleerd op een afstand van minder dan 30 meter van een woonwijk.

LET OP

Apparaat van klasse A

Dit apparaat voldoet aan de vereisten van Richtlijn 2014/53/EU (RED) met betrekking tot elektromagnetische compatibiliteit voor gebruik in industriële omgevingen.

Dit apparaat kan radiostoring veroorzaken in woonomgevingen. In dergelijke omgevingen biedt het geen adequate bescherming voor radio-ontvangst (bijv. radio-omroep, WLAN, mobiele telefonie).

Gebruik het apparaat alleen in industriële of commerciële omgevingen die hiervoor bedoeld zijn.

Apparaat	Type	Frequentieband, MHz	Vermogen, max EIRP, mW
B 80 W	Bluetooth	2400 - 2485	1,6

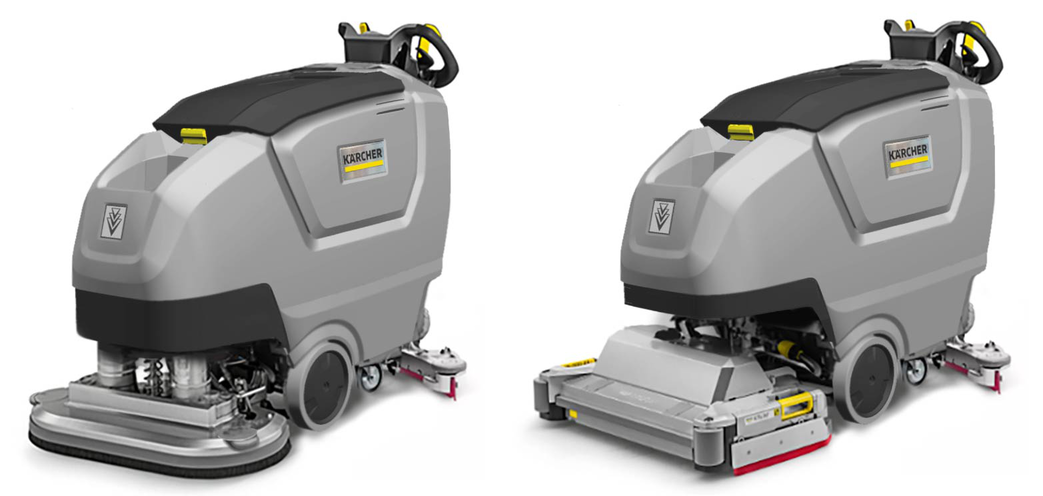

Deze schuurzuigmachine wordt voor de natte reiniging van effen vloeren gebruikt.

Het apparaat kan door instellen van de waterhoeveelheid, de reinigingsmiddelhoeveelheid en de rijsnelheid aan de desbetreffende reinigingstaak worden aangepast.

Het apparaat kan aan de betreffende reinigingstaak worden aangepast door een geschikt reinigingsprogramma te kiezen.

De werkbreedte en de capaciteit van de schoon- en vuilwaterreservoirs (zie hoofdstuk "Technische gegevens") zorgen voor een effectieve reiniging bij een lange gebruiksduur.

Het apparaat is zelfrijdend.

De batterijen kunnen worden opgeladen met het ingebouwde oplaadapparaat. Het oplaadapparaat kan worden gebruikt met een spanning van 100-240 V.

Instructie

Overeenkomstig de desbetreffende reinigingstaak kan het apparaat met verschillend toebehoren worden uitgerust. Vraag naar onze catalogus of bezoek ons op internet op www.kaercher.com.

Dit apparaat is geschikt voor commercieel en industrieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven. Gebruik dit apparaat uitsluitend overeenkomstig de gegevens in deze gebruiksaanwijzing.

Het apparaat mag alleen voor de reiniging van vochtongevoelige en polijstongevoelige, gladde vloeren worden gebruikt.
Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijvoorbeeld in koelhuizen).
Het apparaat is ontworpen voor het reinigen van vloeren binnenshuis of van overdekte ruimten.
Het apparaat is geschikt voor gebruik in het temperatuurbereik 5-40 °C.
Het apparaat moet in een vorstvrije ruimte worden bewaard.
Het apparaat is niet geschikt voor gebruik in explosiegevaarlijke omgevingen.
Er mogen geen ontvlambare gassen, onverdunde zuren of oplosmiddelen met het apparaat worden opgenomen. Daartoe behoren benzine, verfverdunner of stookolie, die door opwerveling met de zuiglucht explosieve mengsels kunnen vormen. Verder ook aceton, onverdunde zuren of oplosmiddelen, aangezien deze de in het apparaat gebruikte materialen aantasten.
Reactief metaalstof (bijv. aluminium, magnesium, zink) vormt explosieve gassen in combinatie met sterk alkalische of zure reinigingsmiddelen.
Het apparaat is niet bedoeld voor het reinigen van openbare verkeerswegen.
Houd rekening met de toelaatbare oppervlaktebelasting van de vloer (zie hoofdstuk Technische gegevens).
Het apparaat mag alleen worden uitgerust met originele toebehoren en reserveonderdelen.
Bij het gebruik van oplaadapparaten of batterijen mogen alleen de in de gebruiksaanwijzing toegestane componenten worden gebruikt. Een afwijkende combinatie moet door de verantwoordelijke leverancier van het oplaadapparaat en/of de batterij zijn goedgekeurd.

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Neem voor het eerste gebruik van het apparaat deze gebruiksaanwijzing en de bijbehorende brochure Veiligheidsinstructies voor borstelreinigingsapparaten, nr. 5.956-251.0 in acht en handel dienovereenkomstig.

WAARSCHUWING

Het apparaat kan kantelen

Gevaar voor letsel

Gebruik het apparaat niet op hellende vlakken.

WAARSCHUWING

Gevaren voor ongevallen door foute bediening

Personen kunnen gewond raken.

Bedieners moeten adequaat in het gebruik van het apparaat worden geïnstrueerd.

Het apparaat mag alleen worden gebruikt, als de kap en alle deksel gesloten zijn.

WAARSCHUWING

Gevaar voor letsel!

Ernstig letsel door ontbrekende, aangepaste of ineffectieve veiligheidsinrichtingen.

De veiligheidsinrichtingen niet omzeilen of verwijderen en ze niet buiten werking stellen. Veiligheidsinrichtingen zijn er voor uw veiligheid.

Instructie

Verwijder voor onmiddellijke buitenwerkingstelling de intelligente sleutel (noodstop).

Wanneer de rijhendel wordt losgelaten, worden de rijaandrijving en de borstelaandrijving uitgeschakeld.

	GEVAAR Laadproces Elektrische schok Verwijder de poolbeschermkappen op de batterijpolen niet.Zorg voor een correcte montage
	LET OP Beschadigingsgevaar Water beschadigt de zuigturbine Zorg ervoor dat er geen water in een op die manier gemarkeerde opening terechtkomt.

De Li-ionversie heeft ingebouwde lithium-ionbatterijen. Deze zijn onderworpen aan speciale criteria. Het verwijderen en installeren, evenals het testen van defecte batterijen mag alleen worden uitgevoerd door de klantenservice van Kärcher of door een expert.

Opslag- en transportinstructies ontvangt u van uw Kärcher-klantenservice.

GEVAAR

Aanpassingen en veranderingen aan het apparaat zijn niet toegestaan.

U mag de batterij niet openen, er bestaat gevaar voor kortsluiting. Bovendien kunnen irriterende dampen of bijtende vloeistoffen ontsnappen.

Stel de batterij niet bloot aan fel zonlicht, hitte en vuur. Er is ontploffingsgevaar.

Gebruik het oplaadapparaat niet in een explosieve omgeving.

Gebruik het oplaadapparaat niet in verontreinigde of natte toestand.

Zorg voor voldoende ventilatie tijdens het laadproces.

Explosiegevaar. In de buurt van een batterij of in een batterijlaadruimte mag u niet met een open vlam werken, mag u geen vonken maken of roken.

Explosiegevaar. Leg geen gereedschappen en dergelijke op de batterij, d.w.z. op de eindpolen en celverbinders.

WAARSCHUWING

Controleer vóór elk gebruik het apparaat en het netsnoer op beschadigingen. Gebruik beschadigde apparaten niet meer en laat beschadigde onderdelen alleen door gekwalificeerd personeel repareren.

Houd kinderen uit de buurt van batterijen en oplaadapparaat.

Laad geen beschadigde batterijen op. Laat beschadigde batterijen vervangen door de Kärcher-klantenservice.

Gooi een defecte batterij niet bij het huisvuil. Informeer de Kärcher-klantenservice.

Vermijd contact met vloeistof die uit defecte batterijen komt. Bij toevallig contact de vloeistof met water afspoelen. In geval van contact met de ogen ook een arts raadplegen.

VOORZICHTIG

Neem deze gebruiksaanwijzing altijd in acht. Neem de aanbevelingen van de wetgever m.b.t. de omgang met batterijen in acht.

De netspanning moet overeenkomen met de spanning die op het typeplaatje van het apparaat is aangegeven.

Gebruik het oplaadapparaat alleen voor het opladen van toegestane accupacks.

Gebruik de batterij alleen met dit apparaat. Het is verboden en gevaarlijk om ze voor andere doeleinden te gebruiken.

Neem de volgende waarschuwingen in acht bij het omgaan met batterijen:

	Let op de aanwijzingen in de instructies voor de batterij, op de batterij en in deze gebruiksaanwijzing.

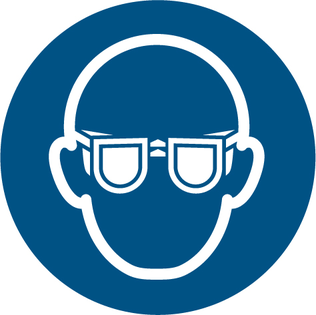

	Draag oogbescherming.
	Houd kinderen uit de buurt van zuur en batterijen.
	Explosiegevaar
	Vuur, vonken, open vuur en roken zijn verboden.
	Risico op brandwonden door zuur!
	Eerste hulp
	Waarschuwing
	Afvoer
	Gooi batterijen niet in de vuilnisbak.

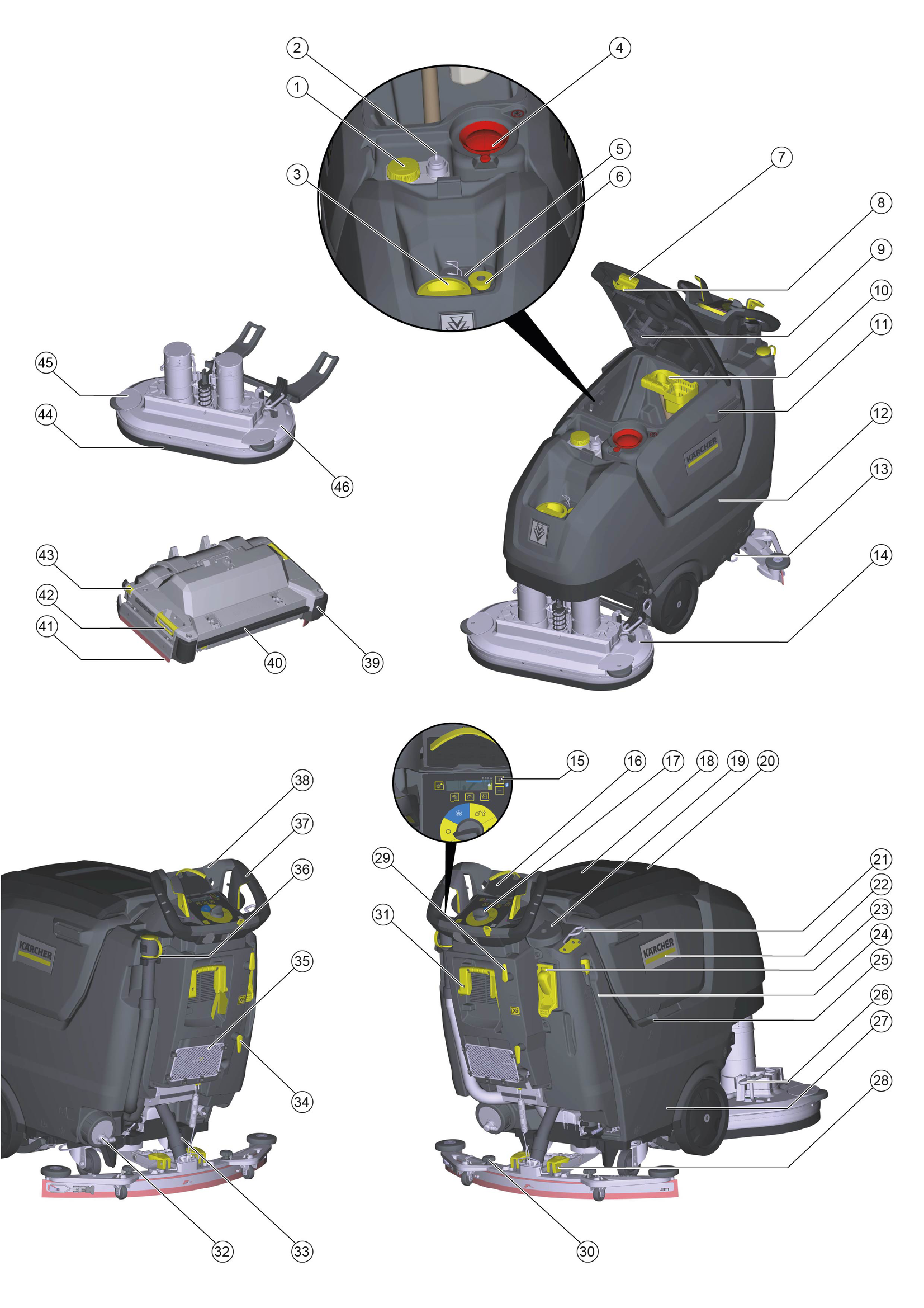

Reinigingsmiddel-jerrycan (alleen variant DOSE)
Zuigslang reinigingsmiddel (alleen variant DOSE)
Vulopening schoonwaterreservoir met sluiting en geïntegreerde maatbeker
Turbinebeschermzeef
Slanghouder
Vulslang schoon water
Klep voor reservoirventilatie
Wateraansluiting spoelsysteem vuilwaterreservoir
Vlotter
Grofvuilzeef
Houdrail voor homebase
Batterij
Zwabberhouder
Reinigingskop
Bedieningsveld
Houder voor smartphone
Bedieningspaneel
Legplank voor reinigingsset "Homebase Box"
Regelknop waterdosering (alleen Good-variant)
Deksel vuilwaterreservoir
Vuilwaterreservoir
*Vulsysteem schoon water
Niveau-indicatie en aftapslang schoon water
Greep voor omhoog zwenken van vuilwaterreservoir
Pedaal borstelwissel
Schoonwaterreservoir
Klemhendel zuigbalk
Kabelhaak voor netsnoer
Zuigbalk
Hendel zuigbalk neerlaten

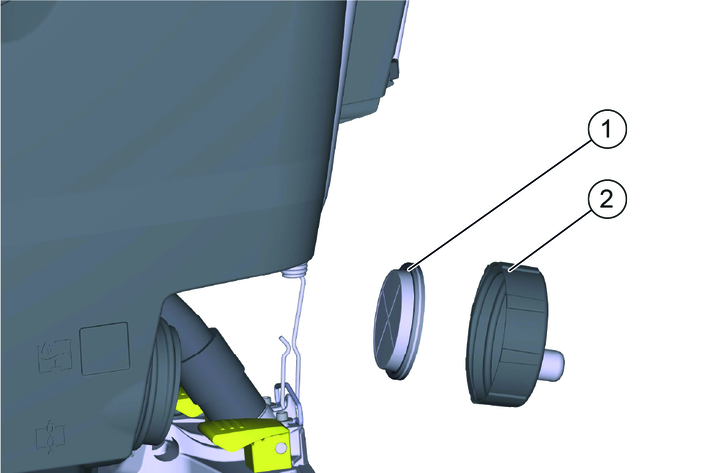

Sluiting schoonwaterreservoir met filter
Zuigslang
Kabelhaak voor netsnoer
Opbergvak
Aftapslang vuil water met doseerinrichting
Duwbeugel
Rijhendel

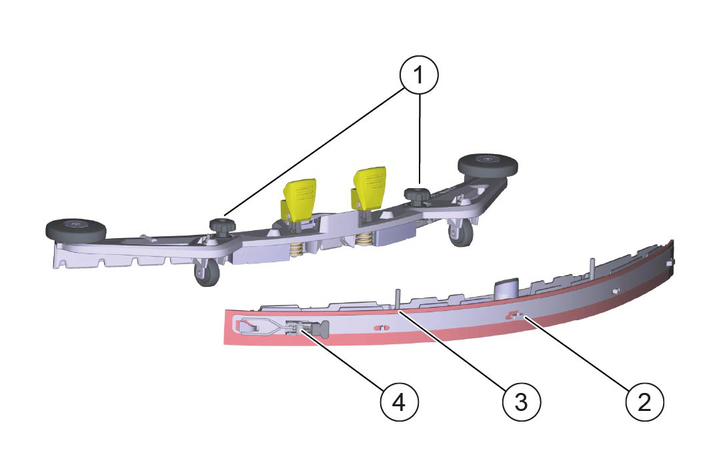

Afbuigrol
Rambescherming
Afstrijklip
R75 borstelkop
Veeglade
Stripborstel
Afbuigrol
D70 borstelkop

Apparaatonderdelen die bestemd zijn voor bediening of onderhoud door de gebruiker, zijn geel gemarkeerd.

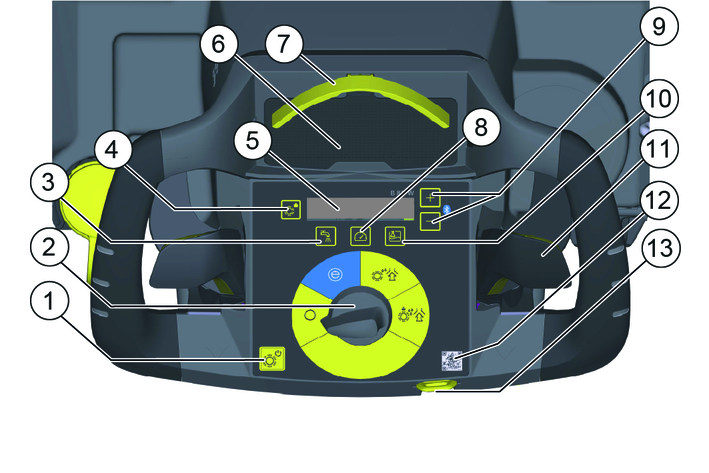

Borstelwals activeren
Programmaschakelaar
* Toets waterdosering
Borstelaanpersdruk

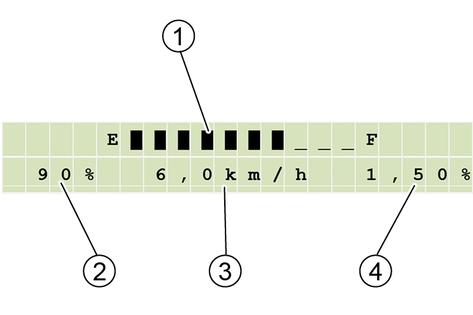

Display
Neerlegvlak voor smartphone
Houder voor smartphone
Toets snelheid
Toetsen "+" en "-"
* Toets reinigingsmiddelendosering
Rijhendel
CODE voor landingspagina B 80 W NG
Intelligente sleutelGeel - BedienerGrijs - Voorman

* Optie

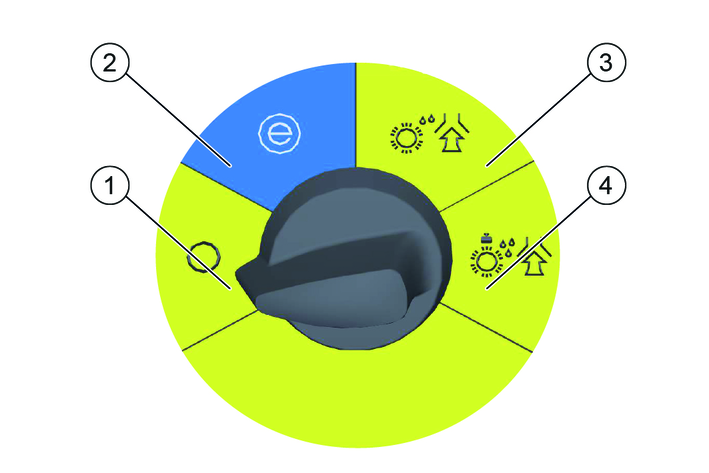

0Het apparaat is uitgeschakeld.
ECO-MODUSDe vloer nat reinigen en het vuile water opzuigen met minder gebruik van hulpbronnen (lager borsteltoerental, lagere zuigkracht, lagere reinigingsmiddel- en waterdosering).
NORMAAL-MODUSDe vloer nat reinigen en het vuile water opzuigen.
INTENSIEF-MODUSDe vloer nat reinigen (met verhoogde reinigingsmiddel- en waterdosering) en het vuile water opzuigen.

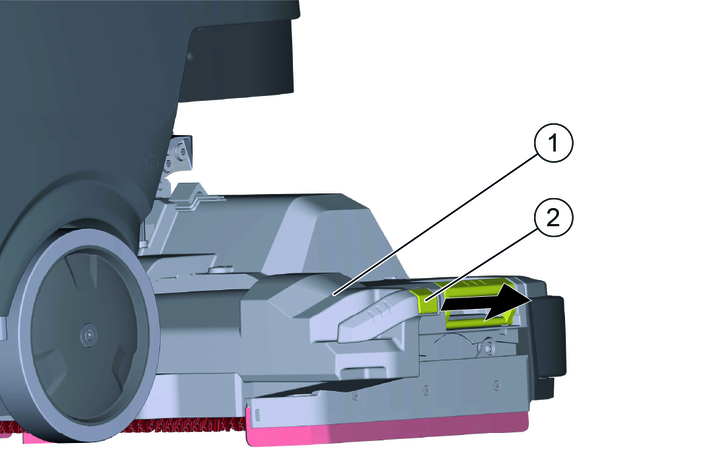

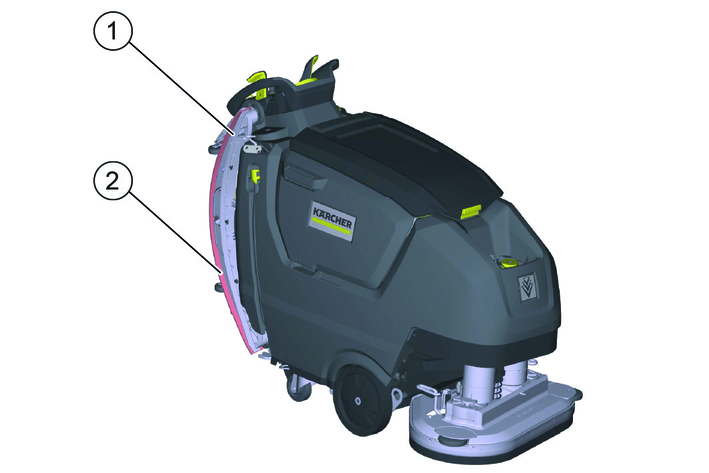

Bij het rijden door smalle ruimten of voor het opbergen kan de zuigbalk worden gedemonteerd en aan de rand van het apparaat worden gehangen.

Opbergvak voor zuigbalk (rand van apparaat)
Zuigbalk

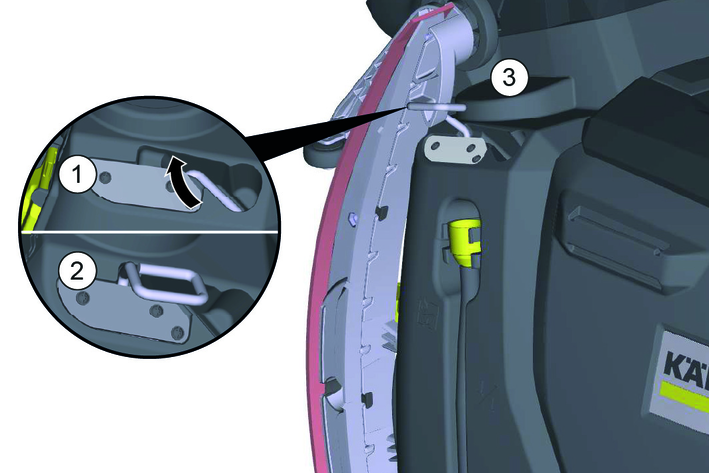

Trek de houder uit de verzonken greep om deze uit te klappen. De houder blijft dankzij het zelfvergrendelingsmechanisme in deze positie staan.

Houder ingeklapt
Houder uitgeklapt

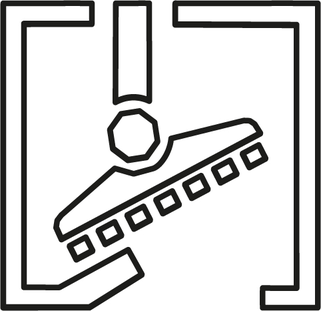

Zuigstang opgehangen

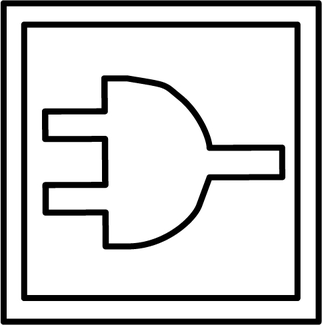

	Netsnoer voor oplaadapparaat
	Sjoroog
	*Mophouder
	Zuigbalkhouder
	Schoonwaterfilter
	*Schoon water vullen
	Vulniveau schoonwaterreservoir 25%

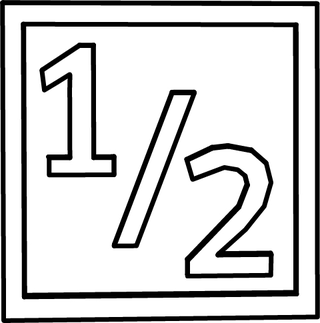

	Vulniveau schoonwaterreservoir 50%

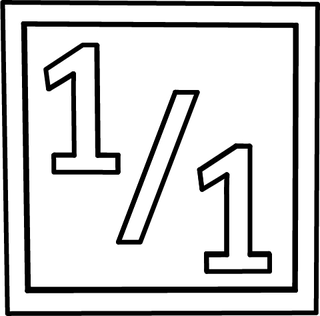

	Vulniveau schoonwaterreservoir 100%
	Pedaal borstelvervanging (BD) Toets borstelvervanging (BR)

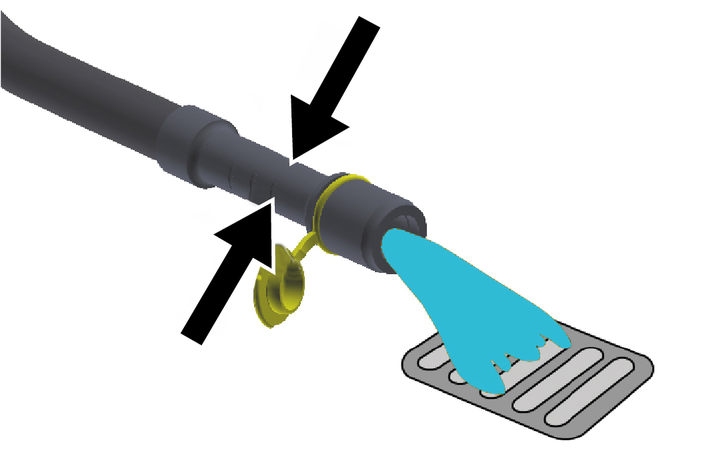

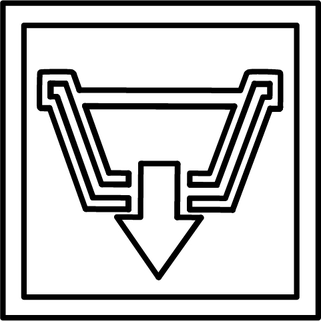

	Afvoer afvalwater Afvoer schoon water

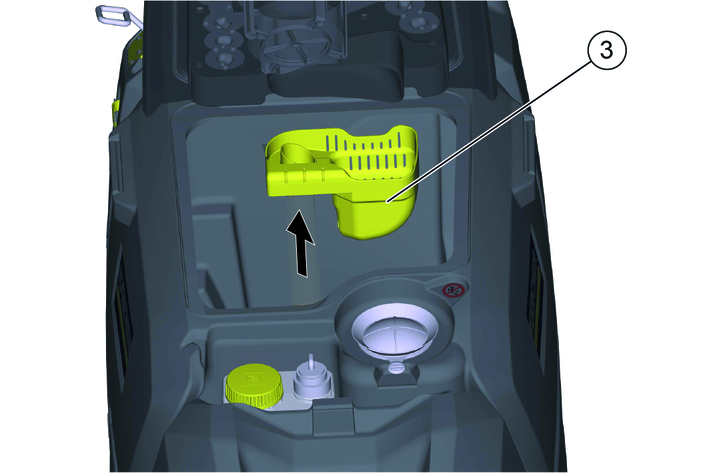

	Reservoir voor grof vuil wegnemen

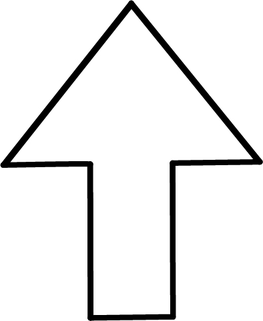

	Vooruitrijden
	Achteruitrijden

De intelligente sleutel wordt gebruikt om het apparaat in te schakelen en bepaalde apparaatfuncties te activeren.

Geel: Bediener
Het apparaat kan worden gebruikt. Alle instellingen voor de reinigingsprogramma's die via de smartphone-app voor deze sleutel zijn vrijgegeven, kunnen worden gewijzigd.
Grijs: Voorman
Het apparaat kan worden gebruikt. Alle instellingen voor de beschikbare reinigingsprogramma's van het apparaat kunnen worden gewijzigd.

WAARSCHUWING

Gevaar voor ongevallen bij het afladen van het apparaat

Gebruik bij het afladen van het apparaat een geschikte helling.Gebruik geen vorkheftruck voor het afladen/verladen van het apparaat.Neem het gewicht van het apparaat bij het afladen/verladen in acht. Zie hiervoor het hoofdstuk "Technische gegevens".

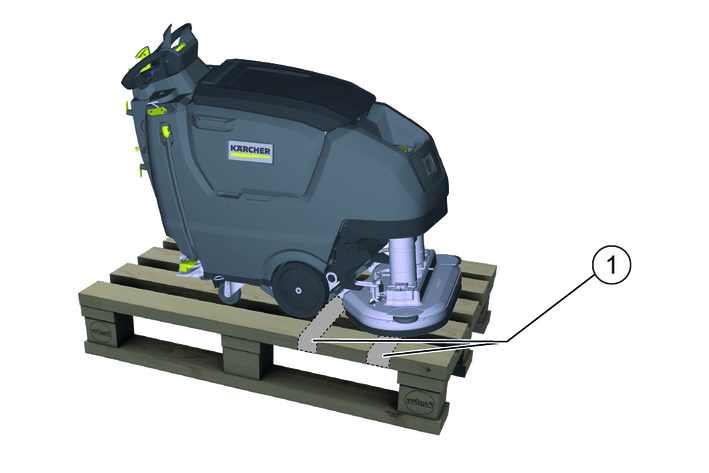

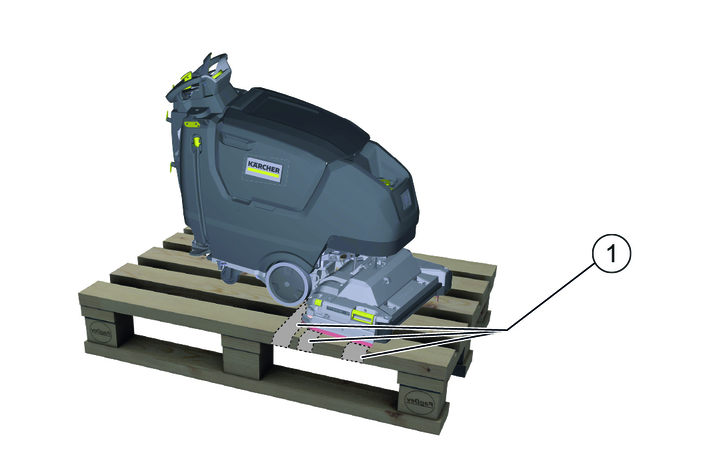

Schroeven van de transportbeveiligingen eruit draaien.
1. Transportbeveiliging
De transportbeveiligingen verwijderen.
Het apparaat vooruit van de pallet schuiven.

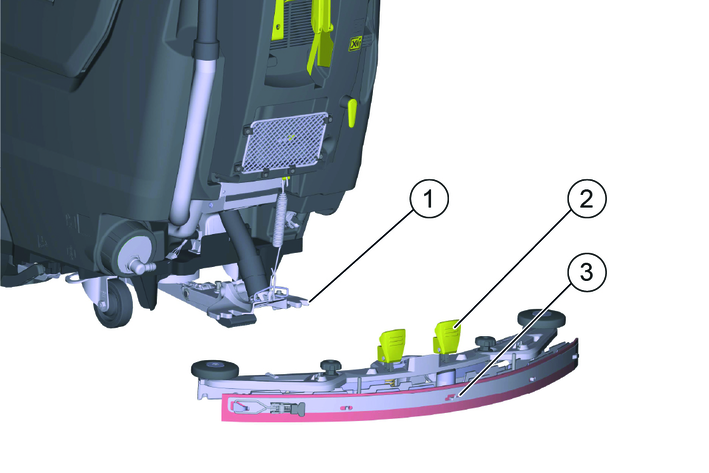

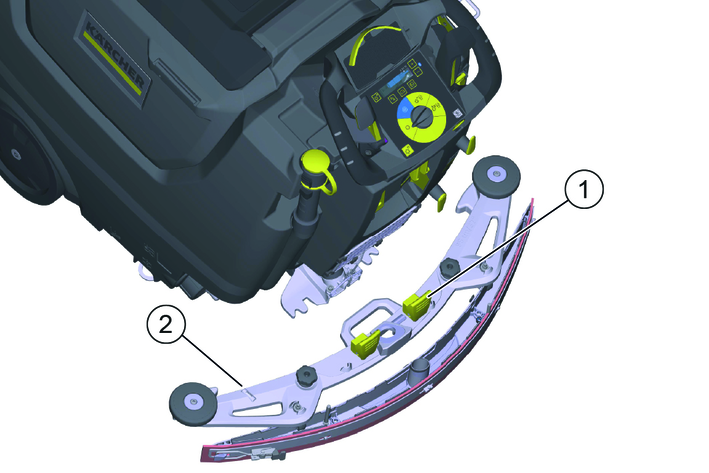

Beide klemhendels naar boven zwenken.
1. Zuigbalkophanging
2. Klemhendel
3. Zuigbalk
De zuigbalk in de zuigbalkophanging plaatsen.
Beide klemhendels naar beneden zwenken.

De montage van de borstel wordt beschreven in het hoofdstuk 'Onderhoudswerkzaamheden'.

LET OP

Beschadigingsgevaar

Batterijen mogen alleen worden vervangen door batterijen van dezelfde technologie.Loodbatterijen mogen niet worden vervangen door Li-ionbatterijenLi-ionbatterijen mogen niet worden vervangen door loodbatterijen.

Loodbatterijen:

Beschrijving	Bestelnr.
Batterijset gel 2x 105Ah, 12 V	2.815-100.0
Batterijset AGM 4x 170Ah, 6V	2.815-092.0

Het apparaat heeft 2 batterijen nodig.

Li-ionbatterijen:

Beschrijving	Bestelnr.
Batterijset LIB 90Ah, 25,6V	6.654-558.0

Het apparaat is verkrijgbaar in 2 versies:

1x 90 Ah
2x 90 Ah

Lengte	485
Breedte	385
Hoogte	300

Instructie

De Li-ion-batterij is reeds geïnstalleerd en aangesloten.

GEVAAR

Brand- en explosiegevaar!

Leg geen gereedschap of dergelijke op de accu. Kortsluiting en explosiegevaar.Rook en open vuur moet worden voorkomen.Ruimtes waarin accu's worden opgeladen, moeten goed worden geventileerd, aangezien bij het opladen zeer explosief gas ontstaat.

WAARSCHUWING

Gevaar voor letsel en schade bij het uit- en inbouwen van de accu's door omkantelen van het apparaat!

Letsels en materiële schade

Zorg er bij het uit- en inbouwen van de accu's voor dat het apparaat stabiel staat.

LET OP

Risico op schade aan elektronische onderdelen bij verkeerd aansluiten van de kabels op de accu's!

Materiële schade

Let op juiste polariteit bij het aansluiten van de verbindings- en aansluitkabels op de accu's.

GEVAAR

Levensgevaar door explosie en brand bij het opladen van diepontladen accu's!

Dodelijke en zeer zware letsels en materiële schade

Neem apparaten met diepontladen accu's niet in bedrijf.Laad de diepontladen accu goed op voordat u het apparaat in bedrijf neemt. Neem indien nodig contact op met de Kärcher Service.

Li-ionbatterijen worden in transportmodus geleverd en moeten worden geactiveerd voordat het apparaat in bedrijf wordt gesteld.

De batterij opladen (zie "Inbedrijfstelling/batterij opladen"), hierdoor wordt de transportmodus beëindigd.

WAARSCHUWING

Gevaar voor letsel en schade bij het uit- en inbouwen van de accu's door omkantelen van het apparaat!

Letsels en materiële schade

Zorg er bij het uit- en inbouwen van de accu's voor dat het apparaat stabiel staat.

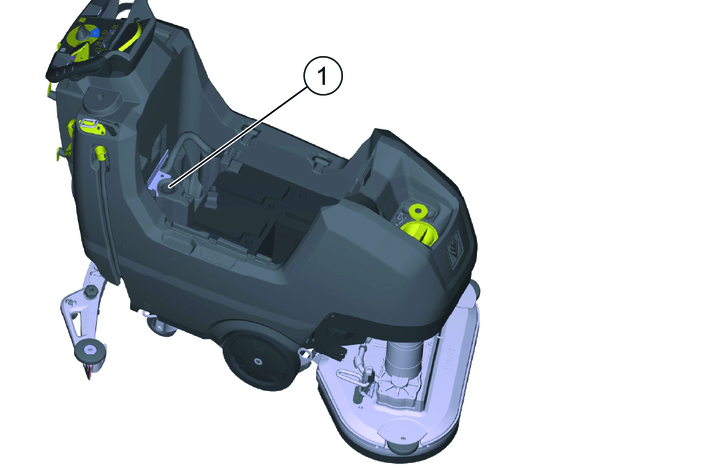

WAARSCHUWING

Kantelend apparaat

Gevaar voor letsel, gevaar voor beschadiging

De batterijen alleen verwijderen als er een reinigingskop op het apparaat is bevestigd.

De programmaschakelaar op "0" zetten.
De intelligente sleutel eruit trekken.
Het vuilwaterreservoir ledigen.
Het apparaat ca. 2 m naar voren duwen, zodat de zwenkwielen naar achteren wijzen.
Het vuilwaterreservoir vastnemen aan de verzonken greep en zijwaarts omhoog zwenken.
De kabel van de minpool van de batterij losmaken.
De resterende kabels van de batterij losmaken.
De afstandsstukken verwijderen.
De batterijen eruit nemen.
De opgebruikte batterijen conform de geldende bepalingen afvoeren.

Vóór de eerste inbedrijfstelling, na een servicereset of bij overschakelen op een ander type accu is het absoluut noodzakelijk de oplaadcurve in te stellen.

GEVAAR

Gevaar door onbedoeld starten van het apparaat

Gevaar voor letsel

Maak de bougiestekker los of ontkoppel de accu alvorens werkzaamheden aan het toestel uit te voeren.

LET OP

Gevaar voor beschadiging van de accu

De levensduur en de ladingscapaciteit van de accu kunnen worden beïnvloed door een onjuiste oplaadcurve.

Zorg ervoor dat de bij de accu passende curve in de machine is geselecteerd.De actueel geselecteerde curve is tijdens het laden te zien op het display of via de app in het gedeelte "Apparaatstatus".

Instructie

De oplaadcurve kan alleen door Kärcher Service worden ingesteld.

Voor de volgende accu's zijn oplaadcurves beschikbaar:

EXIDE GF12105V
HOPPECKE TB115
EXIDE GF6180V
HOPPECKE TB170
INVENTUS POWER LIB 25,6V/90Ah

Instructie

Om ook andere accu's te kunnen gebruiken, kan door de serviceafdeling van Kärcher een aangepaste oplaadcurve worden aangemaakt. Daartoe moeten de overeenkomstige parameters van de accu worden overgemaakt.

GEVAAR

Gevaar voor letsel door de oplader!

Elektrische schok door onjuist gebruik van de oplader!

Neem de netspanning en de zekering op het typeplaatje van het apparaat in acht.Gebruik het oplaadapparaat alleen in droge ruimtes met voldoende ventilatie.

Het ingebouwde oplaadapparaat is elektronisch gestuurd en geschikt voor alle aanbevolen accu's. Het oplaadapparaat beëindigt het laadproces automatisch.

Instructie

Door een snellader te gebruiken, kan de oplaadtijd worden verkort tot maximaal 2,5 uur (alleen voor de versie lithium-ion).

Instructie

De overeenkomstige oplaadcurve moet worden ingesteld voor elk geïnstalleerd type accu.

De geïnstalleerde accu wordt tijdens het opladen op het display weergegeven.

De oplaadtijd bedraagt gemiddeld max. 14 uur.

Het apparaat kan tijdens laden niet worden gebruikt.

Instructie

Het apparaat beschikt over een beveiliging tegen volledige ontlading, d.w.z. dat als tijdens de werking de nog toegestane minimale capaciteit wordt bereikt, de borstelmotor en de turbine worden uitgeschakeld.

Breng het apparaat direct naar de voorziene oplaadplaats, vermijd daarbij hellingen.
Steek de netstekker op de aansluitkabel in het stopcontact.
Laad op tot het display aangeeft dat de accu volledig opgeladen is.

GEVAAR

Gevaar voor brandwonden door uittreden van zuur!

Vul de accu met water alleen als deze ontladen is.

Gebruik bij het werken met accuzuur een veiligheidsbril en spoel zuurspatten op de huid of kleding onmiddellijk uit met water.

LET OP

Gevaar voor beschadiging van de accu’s!

Bij gebruik van water met toevoegingen vervalt de garantie op de accu.

Gebruik voor het bijvullen van de accu's alleen gedestilleerd of ontzilt water (EN 50272-T3).Gebruik geen vreemde additieven of verbeteringsmiddelen.

Een uur voor het einde van de laadprocedure gedestilleerd water toevoegen. Hierbij de juiste zuurstand conform de kenmerking van de accu in acht nemen.
Aan het einde van de laadprocedure moeten alle cellen gassen.

Een intelligente sleutel in het bedieningspaneel steken.
De programmaschakelaar naar een reinigingsprogramma draaien.
Op het scherm verschijnt na elkaar:
- Kärcher-logo
- Tijd tot de volgende service in uren
- Batterijstatus en bedrijfsuren
- Softwareversie
- Bedrijfsindicatie
  1. Ladingstoestand van de batterij
  2. Ingestelde waterdosering (alleen voor apparaten met elektrische waterklep)
  3. Ingestelde snelheid
  4. Ingestelde reinigingsmiddelendosering (alleen bij apparaatvariant DOSE)
Het apparaat is bedrijfsgereed.

De app "Machine Connect" op een smartphone die met het apparaat is verbonden, kan worden gebruikt om geavanceerde apparaatfuncties uit te voeren:

het type reinigingskop instellen
de maximale transportsnelheid instellen
de USB-poort uit-/inschakelen
de aanlooptijd van de borstel(s) instellen
de nalooptijd van de afzuiging instellen
de snelheidsafhankelijke waterdosering in-/uitschakelen
de rechten van de gele intelligente sleutel beheren
de fabrieksinstellingen herstellen

Instructie

De mogelijke functies zijn afhankelijk van de uitvoering van het apparaat.

De QR-code op het apparaat met uw smartphone scannen.
1. CODE
2. Bluetooth®-symbool
De app "Machine Connect" op de smartphone installeren en starten.
Een intelligente sleutel in het bedieningspaneel steken.
Tegelijkertijd gedurende 3 seconden op de toetsen "+" en "-" op het bedieningspaneel van het apparaat drukken.
Instructie
Tijdens het koppelingsproces knippert het Bluetooth®-symbool op het bedieningspaneel.
De instructies van de app op de smartphone voor het koppelen. opvolgen.
De functies van de app worden uitgelegd op de smartphone.
Instructie
Als de smartphone met het apparaat is gekoppeld, is het Bluetooth-symbool constant aan.

Instructie

De mobiele telefoon kan worden aangesloten op de USB-poort van het apparaat om de batterij op te laden.

Nadat een bepaalde bedrijfsduur is verstreken, vraagt het display om diverse onderhoudswerkzaamheden uit te voeren:

Instructie	Interval (uren)
REINIGING FILTER ZUIGEN	10
REINIGING ZUIGBALK	20
REINIGING WATER FILTEREN	50
CONTROLEREN BORST.SLIJTAGE	100
CONTROLEREN ZUIGSTRIP	100

De aangegeven onderhoudsactiviteit uitvoeren.
Op een willekeurige toets op het bedieningspaneel drukken om te bevestigen.
De instructie verdwijnt en wordt opnieuw weergegeven na het verstrijken van het interval.

GEVAAR

Gevaarlijke situatie tijdens bedrijf

Verlies van stabiliteit

Gevaar voor letsel

Bij gevaar de rijhendel loslaten.Het pedaal om de reinigingskop omhoog/omlaag te brengen met slechts één voet bedienen. De andere voet stevig op de grond houden.

De afsluiting van de verswatertank openen.
Het verswater (maximaal 50 °C) tot de onderrand van de vulopening vullen.
Opmerking: De slang van het verswaterreservoir kan tijdens het vullen met de slanghouder worden vastgeklemd.
De afsluiting van het verswaterreservoir sluiten.

De vulslang uit het apparaat trekken.
Het uiteinde van de vulslang op een waterkraan aansluiten.
De afsluiting van het schoonwaterreservoir afnemen.
De watertoevoer openen (watertemperatuur maximaal 50 °C).
Het vulniveau van het schoonwaterreservoir via de vulopening observeren.
De watertoevoer sluiten wanneer het vulniveau de onderkant van de vulopening bereikt.
De afsluiting van het verswaterreservoir aanbrengen.
De vulslang loskoppelen van de waterkraan.
De vulslang in het apparaat schuiven.

Sluit de waterslang aan op de aansluiting van het vulsysteem (maximale watertemperatuur 50 °C).
De watertoevoer openen.
Bewaak het apparaat. Het automatische vulsysteem onderbreekt de watertoevoer, als de verswatertank vol is.
De watertoevoer sluiten.
Verwijder de waterslang.

LET OP

Beschadigingsgevaar bij gebruik van ongeschikte reinigings- en onderhoudsmiddelen

Materiële schade

Gebruik alleen reinigings- en onderhoudsmiddelen die worden aanbevolen door Kärcher. Als ongeschikte reinigings- en onderhoudsproducten worden gebruikt, kunnen het apparaat, de vloeren en de oppervlakken beschadigd raken.

Neem de aangegeven gebruiksdoeleinden en veiligheidsgegevensbladen van de reinigings- en onderhoudsmiddelen in acht.Gebruik nooit reinigings- en onderhoudsmiddelen die ontvlambaar zijn, sterk schuimen of oplosmiddelen, zoutzuur of fluorwaterstofzuur bevatten.

Instructie

Gebruik geen sterk schuimende reinigingsmiddelen.

Aanbevolen reinigingsmiddelen

Toepassing	Reinigingsmiddelen
Onderhoudsreiniging van alle waterbestendige vloeren	CA 50 C RM 756
Onderhoudsreiniging met verzorgingscomponenten	RM 746 RM 780
Onderhoudsreiniging en basisreiniging van industriële ondergronden	RM 69
Onderhoudsreiniging van glanzende ondergronden	RM 755
Onderhoudsreiniging en basisreiniging van stenen tegels	RM 753
Onderhoudsreiniging en basisreiniging van zuurbestendige ondergronden	RM 751
Reiniging en desinfectie	RM 732
Basisreiniging van alle alkalibestendige vloerbedekkingen	RM 752
Basisreiniging en decoating van alkaligevoelige vloeren	RM 754

Alleen variant DOSE:

Aan het vers water wordt in het traject naar de reinigingskop reinigingsmiddel toegevoegd door een doseerinrichting.

Het reinigingsmiddel in de reinigingsmiddel-jerrycan vullen.
Instructie
Met de doseerinrichting kan maximaal 3 % reinigingsmiddel worden gedoseerd. Als de dosering hoger is, moet het reinigingsmiddel in het schoonwaterreservoir worden gedaan.
LET OP
Gevaar voor verstopping
Bij het toevoegen van het reinigingsmiddel aan het schoonwaterreservoir kan het reinigingsmiddel uitdrogen en de werking van de doseerinrichting verstoren.
Spoel na het toevoegen van het reinigingsmiddel in het schoonwaterreservoir het apparaat met helder water: Selecteer een reinigingsprogramma met watertoepassing, stel de hoeveelheid water in op de hoogste waarde, stel de reinigingsmiddeldosering in op 0.

Het reinigingsmiddel in het verswaterreservoir vullen.
Instructie
De afsluitdop van de vulopening heeft binnenin een schaalverdeling en kan worden gebruikt om de reinigingsmiddelhoeveelheid af te meten.

Bij de apparaatvariant DOSE wordt het reinigingsmiddel toegevoegd aan het schone water op weg naar de reinigingskop.

De reinigingsmiddelendosering kan voor elk reinigingsprogramma afzonderlijk worden ingesteld.

Een intelligente sleutel in het bedieningspaneel steken.
Het in te stellen reinigingsprogramma kiezen met de programmaschakelaar.
Op de toets reinigingsmiddelendosering drukken.
De gewenste reinigingsmiddelendosering met de toetsen "+" en "-" instellen.
Om de instelling te aanvaarden, 3 seconden wachten of op een van de andere toetsen drukken.

De waterhoeveelheid overeenkomstig de verontreiniging van de vloerbedekking instellen.
Instructie
De eerste reinigingspoging met geringe waterhoeveelheid uitvoeren. De waterhoeveelheid stap voor stap verhogen tot het gewenste reinigingsresultaat is bereikt.
Instructie
Bij leeg verswaterreservoir werkt de reinigingskop zonder vloeistoftoevoer verder.

Een apparaat met een manuele waterklep is uitgerust met een regelknop voor waterdosering rechts naast het bedieningspaneel.

De regelknop waterdosering naar de gewenste waarde draaien.
Instructie
De borstelbevochtiging is alleen actief als de reinigingskop omlaag staat en de rijhendel wordt bediend.

Een apparaat met een elektrische waterklep is op het bedieningspaneel voorzien van een toets voor de waterdosering.

De waterdosering kan voor elk reinigingsprogramma afzonderlijk worden ingesteld.

Een intelligente sleutel in het bedieningspaneel steken.
Het in te stellen reinigingsprogramma kiezen met de programmaschakelaar.
Op de toets waterdosering drukken.
De gewenste waterdosering met de toetsen "+" en "-" instellen.
Om de instelling te aanvaarden, 3 seconden wachten of op een van de andere toetsen drukken.
Instructie
De borstelbevochtiging is alleen actief als de reinigingskop omlaag staat en de rijhendel wordt bediend.

De reinigingssnelheid kan voor elk reinigingsprogramma afzonderlijk worden ingesteld.

Een intelligente sleutel in het bedieningspaneel steken.
Het in te stellen reinigingsprogramma kiezen met de programmaschakelaar.
Druk op de toets Snelheid.
De gewenste snelheid met de toetsen "+" en "-" instellen.
Om de instelling te aanvaarden, 3 seconden wachten of op een van de andere toetsen drukken.

De aanpersdruk van de borstelkop kan voor elk reinigingsprogramma afzonderlijk worden ingesteld.

Een intelligente sleutel in het bedieningspaneel steken.
Het in te stellen reinigingsprogramma kiezen met de programmaschakelaar.
Druk op de toets Aanpersdruk borstelkop.
Stel de gewenste aanpersdruk voor de borstelkop in met de knoppen "+" en "-".
Om de instelling te aanvaarden, 3 seconden wachten of op een van de andere toetsen drukken.

De helling moet zodanig worden ingesteld dat de zuiglippen van de zuigbalk over de gehele lengte gelijkmatig op de vloer worden gedrukt.

Het apparaat op een ondergrond zonder helling neerzetten.
Het programma “Afzuiging” selecteren.
Het apparaat een klein stuk vooruit rijden.
De zuigbalk wordt neergelaten.
De waterpas aflezen.
1. Schroef
2. Moer
3. Waterpas
De moer M 12 losdraaien, daarbij de M 10-inbusbout met een inbussleutel vasthouden.
De schroef zo instellen dat de waterpasindicator zich tussen de twee strepen bevindt.
De moer M 12 vastdraaien, daarbij de M 10-inbusbout met een inbussleutel vasthouden.
Om de nieuwe instelling te controleren, het apparaat met neergelaten zuigbalk in zuigwerking een stukje vooruit rijden en de waterpas observeren. Indien nodig de instelprocedure herhalen.

Met de hoogteverstelling wordt de buiging van de zuiglippen bij contact met de vloer beïnvloed.

Instructie

Basisinstelling: 3 ringen boven, 3 ringen onder de zuigbalk.

Oneffen vloer: 5 sluitringen boven, 1 sluitring onder de zuigbalk.

Zeer gladde vloer: 1 sluitring boven, 5 sluitringen onder de zuigbalk.

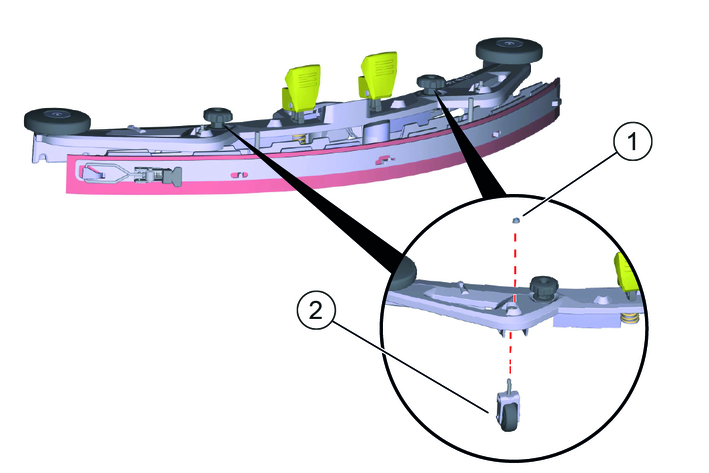

De moeren losschroeven.
1. Moer
2. Onderlegring
3. Afstandsrol met houder
Plaats het gewenste aantal ringen tussen de zuigbalk en de afstandsrol.
De resterende onderlegringen boven de afstandrol aanbrengen.
De moer erop schroeven en vastdraaien.
Het proces bij de tweede afstandsrol herhalen.
Instructie
Stel beide afstandsrollen in op dezelfde hoogte.

De sleutelschakelaar op “1” zetten.
Het display toont achtereenvolgens:
- De periode tot de volgende klantendienst
- De softwareversie, bedieningsdeel
- De laadtoestand van de accu en het aantal bedrijfsuren

Instructie

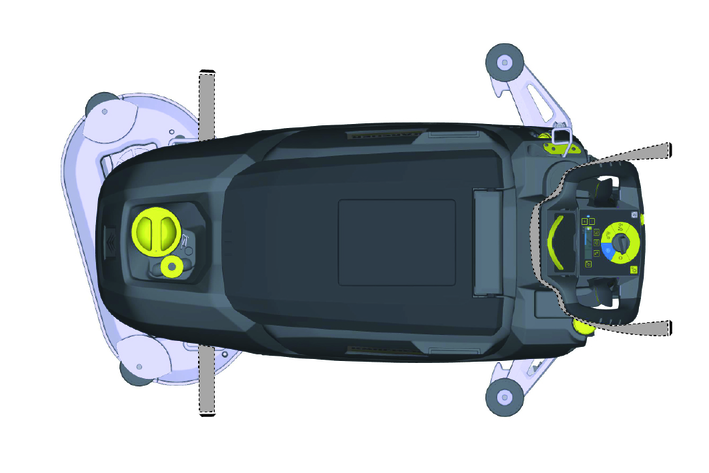

Het apparaat is zo geconstrueerd dat de reinigingskop rechts uitsteekt. Dit maakt het mogelijk om overzichtelijk en dicht bij de rand te werken.

De intelligente sleutel erin steken.
De hendel zuigbalkneerlating omhoog zwenken.
Druk op de knop "Inschakelen borstelkop" op het bedieningsveld. Het kop gaat naar beneden.
De programmaschakelaar op een willekeurig programma zetten.
Met het apparaat rijden.
1. De rijhendel naar voren duwen.
  Het apparaat rijdt vooruit.
2. De rijhendel naar achteren duwen.
  Het apparaat rijdt achteruit.
Instructie
Het apparaat beweegt pas wanneer de rijhendel 5° worden bewogen.
De rijhendel loslaten.
Het apparaat stopt.

LET OP

Beschadigingsgevaar

Als het apparaat te lang op dezelfde plek wordt gebruikt, kan de vloerbedekking beschadigd raken.

Gebruik het apparaat niet stilstaand op één plaats.

De intelligente sleutel erin steken.
De programmaschakelaar op het gewenste reinigingsprogramma zetten.
De hendel zuigbalkneerlating omlaag zwenken.
Druk op de knop "Inschakelen borstelkop" op het bedieningsveld. Het kop gaat naar beneden.
De rijhendel naar voren duwen en over het te reinigen oppervlak rijden.

Instructie

Als het vuilwaterreservoir vol is, sluit de vlotter de zuigopening en draait de zuigturbine met verhoogd toerental. In dit geval het zuigen uitschakelen en naar het leegmaken van het vuilwaterreservoir rijden.

De regelknop waterhoeveelheid naar "OFF" draaien (niet bij de uitvoering DOSE).
De rijhendel loslaten.
Druk op de knop "Inschakelen borstelkop" op het bedieningsveld. Het kop gaat omhoog.
Een kort traject verder rijden.
Het restwater wordt afgezogen.
De hendel zuigbalkneerlating omhoog zwenken.

WAARSCHUWING

Milieuverontreiniging!

Milieuverontreiniging als gevolg van onjuiste lozing in afvalwater.

Neem de plaatselijke voorschriften inzake de behandeling van afvoerwater in acht.

De aftapslang uit de houder nemen, en in een geschikt opvangvat leiden.
De aftapslang op het daarvoor bestemde punt samendrukken of knikken.
Het deksel van de aftapslang openen.
Het vuil water aftappen. De waterhoeveelheid regelen door drukken of knikken.
Het vuilwaterreservoir met helder water schoonspoelen.

De aftapslang vuil water uit de houder nemen en boven een geschikte verzamelinrichting neerlaten.
De deksel van de doseerinrichting aan de aftapslang openen.
De deksel van het vuilwaterreservoir openen.
De flexibele sluiting van het spoelsysteem eraf trekken.
De waterslang verbinden met het spoelsysteem.

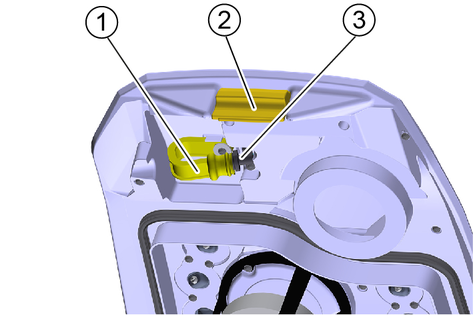

1. Sluiting
2. Klep voor reservoirventilatie
3. Wateraansluiting spoelsysteem
De deksel vuilwaterreservoir sluiten.
De watertoevoer openen en het vuilwaterreservoir gedurende ca. 30 seconden spoelen.
Indien nodig het spoelproces 2 - 3 keer herhalen.
De watertoevoer sluiten en de slang loskoppelen van het apparaat.
De flexibele sluiting weer op de watertoevoer van het spoelsysteem aanbrengen.
De deksel van het vuilwaterreservoir sluiten. Daarbij de klep voor de reservoirventilatie indrukken, zodat er een spleet open blijft en het vuilwaterreservoir kan drogen.
De aftapslang vuil water in de houder duwen en de deksel van de doseerinrichting sluiten.

De sluiting schoonwaterreservoir openen.
Het schone water aflaten.
Het filter reinigen.
De afsluiting verswaterreservoir aanbrengen.

De slang van de niveau-indicatie uit de houder nemen en naar beneden zwenken.
De slang weer vastmaken.

(Alleen bij R-reinigingskop)

De container voor grof vuil optillen en eruit trekken.
1. Reservoir voor grof vuil
Het reservoir voor grof vuil leegmaken en indien nodig reinigen.
Het reservoir voor grof vuil terugplaatsen.

De programmaschakelaar naar de stand "0" draaien.
De intelligente sleutel eruit trekken.
Druk op de knop "Inschakelen borstelkop" op het bedieningsveld. Het kop gaat omhoog.
De hendel zuigbalkneerlating omhoog zwenken.
Het apparaat tegen wegrollen beveiligen.
De deksel van het vuilwaterreservoir sluiten. De klep voor de reservoirventilatie daarbij zo indrukken dat deze vastklikt in de groef van het schoonwaterreservoir, zodat het vuilwaterreservoir kan drogen.
Eventueel de accu laden.

GEVAAR

Rijden op stijgende hellingen

Gevaar van letsels

Gebruik het apparaat voor het laden en lossen alleen op hellingen tot de maximale waarde (zie hoofdstuk "Technische gegevens").Rij langzaam.

VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Neem voor transport het gewicht van het apparaat in acht.Het apparaat alleen laden als de vuil- en schoonwaterreservoirs leeg zijn.Belaad het apparaat alleen samen met een andere persoon of met behulp van de rijaandrijving.

Deactiveer de borstelkop met de toets op het bedieningsveld. Het kop gaat omhoog.
De borstels uitnemen om beschadiging te voorkomen.
De zuigbalk van het apparaat demonteren.
Bij het transport in voertuigen het apparaat met de sjorogen conform de geldende richtlijnen tegen wegglijden en omvallen beveiligen.

VOORZICHTIG

Letsel- en beschadigingsgevaar door het niet in acht nemen van het gewicht

Houd bij de opslag rekening met het gewicht van het apparaat.

LET OP

Beschadigingsgevaar door vorst!

Materiële schade

Maak het apparaat volkomen leeg van schoon en vuil water. Niet volledig afgetapt water kan het apparaat beschadigen bij vriesweer.Bescherm het apparaat altijd tegen vorst: tijdens gebruik, vervoer en opslag.

Dit apparaat mag alleen in binnenruimtes worden opgeslagen.
Voor een langere levensduur de batterijen volledig opladen.
De batterijen bij opslag minstens één keer per maand volledig opladen.

GEVAAR

Per ongeluk opstartend apparaat

Gevaar voor letsel

De programmaschakelaar naar de stand "0" draaien.Voor alle werkzaamheden aan het apparaat de intelligente sleutel uittrekken.Trek de netstekker van de oplader eruit.

Het vuilwater en vuilwater aftappen en afvoeren.

Met uw dealer kunt u een regelmatige veiligheidsinspectie vastleggen of een onderhoudscontract afsluiten. Vraag hierover advies.

LET OP

Beschadigingsgevaar!

Gevaar voor beschadiging van het apparaat door onjuiste reiniging.

Spuit het apparaat niet af met water en gebruik geen agressieve schoonmaakmiddelen.

Het vuil water aftappen.
Het vuilwaterreservoir reinigen met het spoelsysteem van het vuilwaterreservoir.
De grofvuilzeef uit het vuilwaterreservoir verwijderen en reinigen.
De turbinebeschermzeef controleren, indien nodig uitnemen en reinigen.
De buitenkant van het apparaat reinigen met een vochtige, in mild zeepsop gedrenkte doek.
Alleen R-reinigingsknop: Het reservoir voor grof vuil eruit nemen en leegmaken.
Alleen R-reinigingsknop: De waterverdeelstrip reinigen.
De zuiglippen schoonmaken, op slijtage controleren en indien nodig vervangen.
De schraaplippen aan de reinigingskop schoonmaken, op slijtage controleren en indien nodig vervangen.
De borstels schoonmaken, op slijtage controleren en indien nodig vervangen.
De deksel van het vuilwaterreservoir sluiten. De klep voor de reservoirventilatie indrukken, zodat er een spleet open blijft en het vuilwaterreservoir kan drogen.
De accu laden.
Loodzuurbatterij:
- Als de laadtoestand onder 50% is, de accu volledig en zonder onderbrekingen opladen.
- Als de ladingstoestand boven 50% is, de accu alleen opladen, als u bij het volgende gebruik de volledige bedrijfsduur nodig hebt.
Li-ionbatterij:
- Herladen indien nodig.

Het schoonwaterreservoir leegmaken en uitspoelen.
Het filter verswater reinigen.
De vlotter reinigen.
Bij tijdelijk buiten gebruik gesteld apparaat met loodzuurbatterij: De compensatielading van de accu uitvoeren.
De accupool op oxidatie controleren, indien nodig afborstelen. Op vastheid van de verbindingskabels letten.
De afdichtingen tussen het vuilwaterreservoir en de deksel reinigen en op dichtheid controleren, indien nodig vervangen.
Alleen R-reinigingsknop: De borsteltunnel reinigen.
Alleen R-reinigingsknop: De waterverdeellijst aan de reinigingskop lostrekken en het waterkanaal reinigen.
Bij niet-onderhoudsvrije loodbatterijen de zuurdichtheid van de cellen controleren.
Bij een langere stilstandtijd het apparaat met volledig opgeladen accu's afzetten. De accu minstens maandelijks volledig opladen.

De voorgeschreven inspectie door de klantenservice laten uitvoeren.

De deksel van het vuilwaterreservoir openen.
1. Grofvuilzeef
De grofvuilzeef er omhoog aftrekken.
De grofvuilzeef onder stromend water schoonspoelen.
De grofvuilzeef in het vuilwaterreservoir plaatsen.

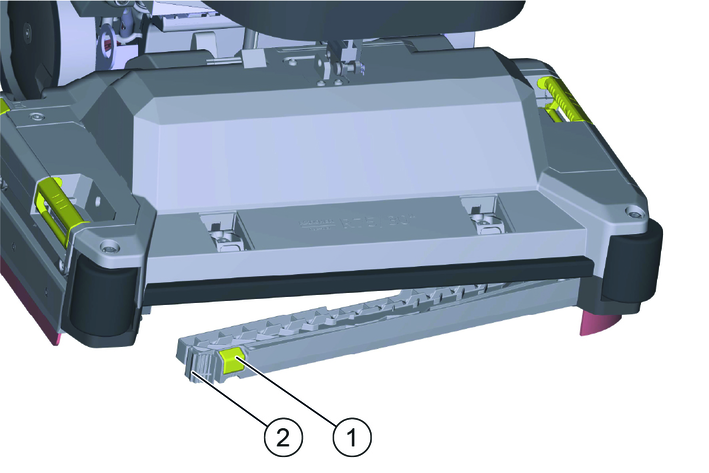

De vergrendelingshendel naar links duwen en tegelijkertijd de waterverdeelstrip van de reinigingskop wegtrekken.
1. Waterverdeelbalk
2. Vergrendelingshendel
De waterverdeelstrip van de reinigingskop afnemen.
De waterverdeelstrip reinigen.
De linkerzijde van de strip in de reinigingskop plaatsen.
De waterverdeelstrip in de richting van de reinigingskop zwenken en aan de rechterkant vastklikken.

Het schone water aflaten.
De afsluiting van het verswaterreservoir losschroeven.
1. Filter verswater
2. Afsluiting verswaterreservoir
Het filter verswater eruit trekken en met schoon water schoonspoelen.
Het filter verswater plaatsen.
De afsluiting van het verswaterreservoir aanbrengen.

Als de zuiglippen zijn versleten, moeten ze worden omgekeerd of vervangen.

De zuiglippen kunnen 3 keer worden omgekeerd totdat alle 4 de randen zijn versleten.

De zuigbalk verwijderen.
De stergreep eruit schroeven.
1. Stergreep
2. Spanband
3. Binnenste gedeelte zuigbalk
4. Spansluiting
Het binnenste gedeelte van de zuigbalk eruit trekken.
De spansluiting openen.
De spanband verwijderen.
De zuiglippen uit het binnenste gedeelte verwijderen.

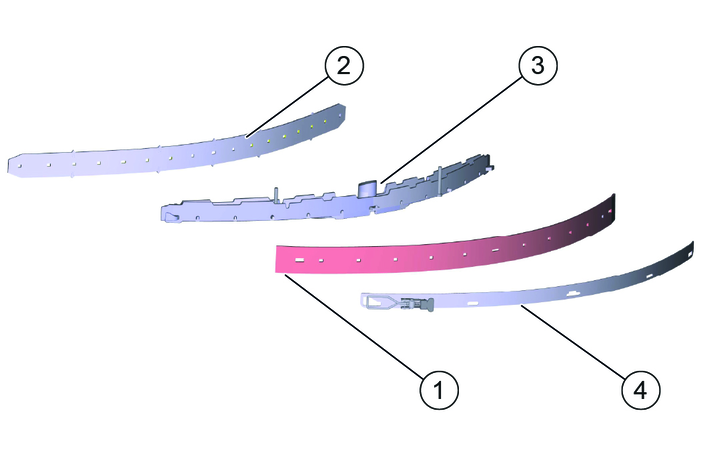

1. Afstrijklip
2. Steunlip
3. Binnenste gedeelte zuigbalk
4. Spanband
De gebruikte of nieuwe zuiglippen op de noppen van het binnenste gedeelte van de zuigbalk drukken.
De spanband aanbrengen.
Het binnenste gedeelte van de zuigbalk in het bovenste deel schuiven.
De stergreep erin schroeven en vastdraaien.

Instructie

Vervang de schijfborstels wanneer de lengte van de haren 10 mm heeft bereikt.

De hendel reinigingskop optillen/neerlaten omlaag duwen en rechts vergrendelen.
Het borstelvervangpedaal naar beneden duwen.
De discborstel zijdelings onder de reinigingskop uittrekken.
De nieuwe schijfborstel onder de reinigingskop houden, omhoog drukken en vergrendelen.

Instructie

Vervang de borstelwalsen, als de borstellengte 10 mm heeft bereikt.

De hendel reinigingskop optillen/neerlaten omlaag duwen en rechts vergrendelen.

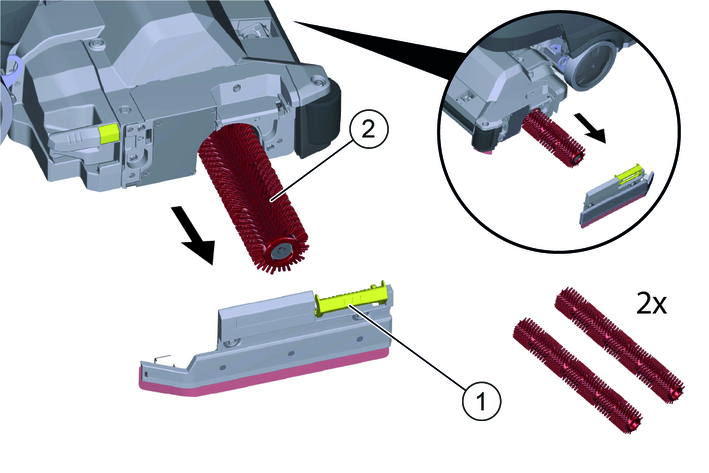

Op de toets borstelvervanging drukken.
1. Toets borstelvervanging
2. Lagerdeksel
3. Borstelwals
Het lagerdeksel naar rechts zwenken.
De borstelwalsen eruit trekken.
De nieuwe voorste borstelwals in de lagerpunten positioneren.
De nieuwe achterste borstelwals in de lagerpunten positioneren.
Het lagerdeksel terugzwenken en vastklikken.

GEVAAR

Per ongeluk opstartend apparaat

Gevaar voor letsel

De programmaschakelaar op "0" zetten alvorens werkzaamheden aan het apparaat uit te voeren.Voor alle werkzaamheden aan het apparaat de intelligente sleutel uittrekken.Trek de netstekker van de oplader eruit.

Het vuilwater en vuilwater aftappen en afvoeren.
Bij storingen die met deze tabel niet kunnen worden verholpen de klantenservice raadplegen.

Oorzaak:

Het reinigingsmiddelreservoir is leeg. De reinigingsfuncties van het apparaat worden automatisch uitgeschakeld.

Oplossing:

Reinigingsmiddel bijvullen.
Zuigslang reinigingsmiddel controleren.

Oplossing:

De intelligente sleutel erin steken.
De programmaschakelaar op het gewenste programma zetten.
De rijhendel bedienen.
De accu's controleren, eventueel opladen.
Controleren of de accupolen zijn aangesloten.

Oplossing:

De vulstand van het verswater controleren, eventueel de tank vullen.
De hoeveelheid water verhogen.
1. Uitvoering DOSE: De waterhoeveelheid instellen met de toets waterhoeveelheid op het bedieningspaneel.
2. Andere uitvoeringen: De waterhoeveelheid met de regelknop waterhoeveelheid instellen.
Het filter verswater reinigen.
R-reinigingskop: De waterverdeelstrip reinigen.
De slangen op verstopping controleren, eventueel reinigen.

Oplossing:

De programmaschakelaar op de NORMALE of INTENSIEVE MODUS zetten.
De zuigkracht in de app instellen op HOOG.
Het apparaat afzetten en het vuilwater aftappen.
Controleren of de deksel van de vuilwater-aftapslang is gesloten.
De afdichtingen tussen het vuilwaterreservoir en de deksel reinigen en op dichtheid controleren, eventueel vervangen.
De turbinebeschermzeef op verontreiniging controleren, indien nodig reinigen.
De zuiglippen van de zuigbalk reinigen, eventueel omkeren of vervangen.
De zuigslang op verstopping controleren eventueel reinigen.
De aanzuigslang op dichtheid controleren, eventueel reinigen.
De instelling van de zuigbalk controleren.
Het vuilwaterreservoir vastnemen aan de verzonken greep en zijwaarts omhoog zwenken.
1. De afdichting aan de zuigturbine controleren.
2. De afdichting aan het zuigkanaal controleren.
1. Afdichting zuigkanaal
2. Afdichting zuigturbine

Oplossing:

De snelheid reduceren.
Een intensiever reinigingsprogramma kiezen.
Aanpersdruk van de borstels verhogen.
De borstel op slijtage controleren, eventueel vervangen.
De borstel op verontreiniging controleren, indien nodig reinigen.
Het borsteltype en het reinigingsmiddel op geschiktheid controleren.
De watertoevoer controleren.
De hoeveelheid water verhogen.
De twee-stappenmethode gebruiken: In de eerste werkgang reinigen zonder afzuiging, in de tweede werkgang reinigen met afzuiging.

Oplossing:

Het vuilwater aftappen.
De vlotter reinigen.
De pluizenzeef controleren, eventueel reinigen.
De zuigslang op verstopping controleren eventueel reinigen.
De zuigbalk op verstopping controleren, eventueel verstopping verhelpen

Oplossing:

Controleren of een vreemd voorwerp de borstels blokkeert, eventueel het voorwerp verwijderen.
De programmaschakelaar op het gewenste programma zetten.
De reinigingskop neerlaten.

Oplossing:

Controleren of de borstel(s) correct zijn gemonteerd.
Een zachtere borstel gebruiken.
De borstel vernieuwen.

Oplossing:

Het reinigingsmiddelniveau in de reinigingsmiddel-jerrycan controleren.
De reinigingsmiddelendosering verhogen.
De aansluiting van de reinigingsmiddelslang op de reinigingsmiddel-jerrycan controleren.
Het filter in de reinigingsmiddel-jerrycan reinigen.
De terugslagklep in de slang naar de reinigingskop controleren op verstopping.
De slangen controleren op lekkage.
De werking van de reinigingsmiddelpomp controleren.

Oplossing:

De deksel van de doseerinrichting aan de aftapslang openen.
De zuigslang van de zuigbalk trekken en met de hand sluiten.
De programmaschakelaar op een programma met afzuiging zetten.
De verstopping wordt uit de aftapslang in het vuilwaterreservoir gezogen.

Oorzaak:

Geen intelligente sleutel ingestoken.

Oplossing:

Een intelligente sleutel erin steken.

Oorzaak:

De ingestoken intelligente sleutel geeft geen toestemming voor het uitvoeren van de geselecteerde functie.

Oplossing:

Een andere intelligente sleutel gebruiken.
Eventueel de gebruikte intelligente sleutel laten activeren (afhankelijk van het geval).

Oorzaak:

De ingestoken intelligente sleutel geeft geen toestemming voor het uitvoeren van de geselecteerde functie.

Oplossing:

Een andere intelligente sleutel gebruiken.
Eventueel de gebruikte intelligente sleutel laten activeren (afhankelijk van het geval).

Oorzaak:

Wanneer het apparaat wordt ingeschakeld, wordt een rijhendel bediend.

Oplossing:

Beide rijhendels loslaten.

Oorzaak:

De batterij is bijna leeg. De reinigingsfuncties van het apparaat worden automatisch uitgeschakeld.

Oplossing:

Het apparaat naar het oplaadstation rijden en de batterij opladen.

Oorzaak:

De batterij is leeg. De reinigingsfuncties en de rijaandrijving zijn uitgeschakeld.

Oplossing:

Het apparaat uitschakelen, even wachten en weer inschakelen. Vervolgens naar het oplaadstation rijden. Eventueel in uitgeschakelde toestand naar het oplaadstation duwen. De accu opladen.

Oorzaak:

De elektrische waterklep is defect.

Oplossing:

Contacteer de Klantenservice.

Oorzaak:

Het stroomverbruik van de rijmotor is te hoog.

Oplossing:

De rijaandrijving controleren op vreemde voorwerpen.
Een weg met geringe helling kiezen.
Het apparaat uitschakelen, even wachten, het apparaat weer inschakelen.

Oorzaak:

De rijmotor is geblokkeerd.

Oplossing:

De rijaandrijving controleren op vreemde voorwerpen.
Elk aandrijfwiel afzonderlijk opkrikken en controleren of het kan worden gedraaid.

Oorzaak:

De Bluetooth-verbinding is onderbroken.

Oplossing:

De onderbreking wordt weergegeven in de app. Het display op het apparaat gaat aan.

Oplossing:

Schakel bluetooth in op de smartphone.
Koppel de smartphone met het apparaat.

Oorzaak:

Het reinigingsmiddelreservoir is leeg. De reinigingsfuncties van het apparaat worden automatisch uitgeschakeld.

Oplossing:

Reinigingsmiddel bijvullen.
Zuigslang reinigingsmiddel controleren.

Oplossing:

De intelligente sleutel erin steken.
De programmaschakelaar op het gewenste programma zetten.
De rijhendel bedienen.
De accu's controleren, eventueel opladen.
Controleren of de accupolen zijn aangesloten.

Oplossing:

De vulstand van het verswater controleren, eventueel de tank vullen.
De hoeveelheid water verhogen.
1. Uitvoering DOSE: De waterhoeveelheid instellen met de toets waterhoeveelheid op het bedieningspaneel.
2. Andere uitvoeringen: De waterhoeveelheid met de regelknop waterhoeveelheid instellen.
Het filter verswater reinigen.
R-reinigingskop: De waterverdeelstrip reinigen.
De slangen op verstopping controleren, eventueel reinigen.

Oplossing:

De programmaschakelaar op de NORMALE of INTENSIEVE MODUS zetten.
De zuigkracht in de app instellen op HOOG.
Het apparaat afzetten en het vuilwater aftappen.
Controleren of de deksel van de vuilwater-aftapslang is gesloten.
De afdichtingen tussen het vuilwaterreservoir en de deksel reinigen en op dichtheid controleren, eventueel vervangen.
De turbinebeschermzeef op verontreiniging controleren, indien nodig reinigen.
De zuiglippen van de zuigbalk reinigen, eventueel omkeren of vervangen.
De zuigslang op verstopping controleren eventueel reinigen.
De aanzuigslang op dichtheid controleren, eventueel reinigen.
De instelling van de zuigbalk controleren.
Het vuilwaterreservoir vastnemen aan de verzonken greep en zijwaarts omhoog zwenken.
1. De afdichting aan de zuigturbine controleren.
2. De afdichting aan het zuigkanaal controleren.
1. Afdichting zuigkanaal
2. Afdichting zuigturbine

Oplossing:

De snelheid reduceren.
Een intensiever reinigingsprogramma kiezen.
Aanpersdruk van de borstels verhogen.
De borstel op slijtage controleren, eventueel vervangen.
De borstel op verontreiniging controleren, indien nodig reinigen.
Het borsteltype en het reinigingsmiddel op geschiktheid controleren.
De watertoevoer controleren.
De hoeveelheid water verhogen.
De twee-stappenmethode gebruiken: In de eerste werkgang reinigen zonder afzuiging, in de tweede werkgang reinigen met afzuiging.

Oplossing:

Het vuilwater aftappen.
De vlotter reinigen.
De pluizenzeef controleren, eventueel reinigen.
De zuigslang op verstopping controleren eventueel reinigen.
De zuigbalk op verstopping controleren, eventueel verstopping verhelpen

Oplossing:

Controleren of een vreemd voorwerp de borstels blokkeert, eventueel het voorwerp verwijderen.
De programmaschakelaar op het gewenste programma zetten.
De reinigingskop neerlaten.

Oplossing:

Controleren of de borstel(s) correct zijn gemonteerd.
Een zachtere borstel gebruiken.
De borstel vernieuwen.

Oplossing:

Het reinigingsmiddelniveau in de reinigingsmiddel-jerrycan controleren.
De reinigingsmiddelendosering verhogen.
De aansluiting van de reinigingsmiddelslang op de reinigingsmiddel-jerrycan controleren.
Het filter in de reinigingsmiddel-jerrycan reinigen.
De terugslagklep in de slang naar de reinigingskop controleren op verstopping.
De slangen controleren op lekkage.
De werking van de reinigingsmiddelpomp controleren.

Oplossing:

De deksel van de doseerinrichting aan de aftapslang openen.
De zuigslang van de zuigbalk trekken en met de hand sluiten.
De programmaschakelaar op een programma met afzuiging zetten.
De verstopping wordt uit de aftapslang in het vuilwaterreservoir gezogen.

Oorzaak:

Geen intelligente sleutel ingestoken.

Oplossing:

Een intelligente sleutel erin steken.

Oorzaak:

De ingestoken intelligente sleutel geeft geen toestemming voor het uitvoeren van de geselecteerde functie.

Oplossing:

Een andere intelligente sleutel gebruiken.
Eventueel de gebruikte intelligente sleutel laten activeren (afhankelijk van het geval).

Oorzaak:

De ingestoken intelligente sleutel geeft geen toestemming voor het uitvoeren van de geselecteerde functie.

Oplossing:

Een andere intelligente sleutel gebruiken.
Eventueel de gebruikte intelligente sleutel laten activeren (afhankelijk van het geval).

Oorzaak:

Wanneer het apparaat wordt ingeschakeld, wordt een rijhendel bediend.

Oplossing:

Beide rijhendels loslaten.

Oorzaak:

De batterij is bijna leeg. De reinigingsfuncties van het apparaat worden automatisch uitgeschakeld.

Oplossing:

Het apparaat naar het oplaadstation rijden en de batterij opladen.

Oorzaak:

De batterij is leeg. De reinigingsfuncties en de rijaandrijving zijn uitgeschakeld.

Oplossing:

Het apparaat uitschakelen, even wachten en weer inschakelen. Vervolgens naar het oplaadstation rijden. Eventueel in uitgeschakelde toestand naar het oplaadstation duwen. De accu opladen.

Oorzaak:

De elektrische waterklep is defect.

Oplossing:

Contacteer de Klantenservice.

Oorzaak:

Het stroomverbruik van de rijmotor is te hoog.

Oplossing:

De rijaandrijving controleren op vreemde voorwerpen.
Een weg met geringe helling kiezen.
Het apparaat uitschakelen, even wachten, het apparaat weer inschakelen.

Oorzaak:

De rijmotor is geblokkeerd.

Oplossing:

De rijaandrijving controleren op vreemde voorwerpen.
Elk aandrijfwiel afzonderlijk opkrikken en controleren of het kan worden gedraaid.

Oorzaak:

De Bluetooth-verbinding is onderbroken.

Oplossing:

De onderbreking wordt weergegeven in de app. Het display op het apparaat gaat aan.

Oplossing:

Schakel bluetooth in op de smartphone.
Koppel de smartphone met het apparaat.

Algemeen
Rijsnelheid (max.)	6 km/h
Theoretische oppervlaktecapaciteit	4200 m²/h
Praktische oppervlaktecapaciteit	1890 m²/h
Volume vuilwaterreservoir	80 l
Volume grofvuilreservoir	- l
Volume reinigingsmiddeltank (optie dosering)	3 l
Reinigingsmiddeldosering	0...3 %
Waterdosering	0...2,5±0,2 l/min
Afmetingen
Lengte	1490 mm
Breedte zonder zuigbalk	755 mm
Hoogte	1110 mm
Werkbreedte	700 mm
Afmeting verpakking lxbxh	1680x930x1335 mm
Bandenuitrusting
Voorwiel, breedte	50 mm
Voorwiel, diameter	250 mm
Achterwiel, breedte	32 mm
Achterwiel, diameter	100 mm
Gewicht
Toegestaan totaal gewicht	354,7 kg
Leeggewicht (transportgewicht)	276,7 kg
Borstelcontactkracht, max.	510 (51) N (kg)
Borstelcontactkracht, max.	7221 (72,2) N/m² (g/cm²)
Gegevens capaciteit apparaat
Nominale spanning	24 V
Nominale spanning, li-ion	25,6 V
Accucapaciteit	105 / 115 / 170 / 180 Ah (5 h)
Batterijcapaciteit, li-ion	90 Ah (5 h)
Gemiddelde netbelasting	1430 W
Vermogen rijmotor	300 W
Vermogen zuigturbine	400 W
Vermogen borstelaandrijving	1000 W
Beschermingsgraad	IPX3
Zuigen
Zuigvermogen, luchthoeveelheid	28 l/s
Onderdruk (max.)	12 (120) kPa (mbar)
Reinigingsborstel
Borsteldoorsnede	355 mm
Borstellengte	- mm
Borsteltoerental	140 1/min
Interne oplader
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 5 A
Oplaadtijd	max 14 h
Interne snellader (alleen lithium-ion versie)
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 10 A
Omgevingsvoorwaarden
Toegestaan temperatuurbereik	5...40 °C
Watertemperatuuur max.	50 °C
Waterdruk vulsysteem	1 (10) MPa (bar)
Waterdruk vuilwaterreservoir-spoelsysteem	1 (10) MPa (bar)
Relatieve luchtvochtigheid	20...90 %
Helling
Stijging werkbereik max.	2 %
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde	0,2 m/s²
Onzekerheid K	0,2 m/s²
Geluidsdrukniveau L_pA eco-modus	60 dB(A)
Geluidsdrukniveau L_pA normaal bedrijf	61 dB(A)
Onzekerheid K_pA	2 dB(A)
Geluidsvermogensniveau L_WA + onzekerheid K_WA normaal bedrijf	83 dB(A)

Algemeen
Rijsnelheid (max.)	6 km/h
Theoretische oppervlaktecapaciteit	4800 m²/h
Praktische oppervlaktecapaciteit	2160 m²/h
Volume vuilwaterreservoir	80 l
Volume grofvuilreservoir	- l
Volume reinigingsmiddeltank (optie dosering)	3 l
Reinigingsmiddeldosering	0...3 %
Waterdosering	0...2,6±0,2 l/min
Afmetingen
Lengte	1540 mm
Breedte zonder zuigbalk	840 mm
Hoogte	1110 mm
Werkbreedte	800 mm
Afmeting verpakking lxbxh	1680x930x1335 mm
Bandenuitrusting
Voorwiel, breedte	50 mm
Voorwiel, diameter	250 mm
Achterwiel, breedte	32 mm
Achterwiel, diameter	100 mm
Gewicht
Toegestaan totaal gewicht	362 kg
Leeggewicht (transportgewicht)	284 kg
Borstelcontactkracht, max.	560 (56) N (kg)
Borstelcontactkracht, max.	5905,5 (59) N/m² (g/cm²)
Gegevens capaciteit apparaat
Nominale spanning	24 V
Nominale spanning, li-ion	25,6 V
Accucapaciteit	105 / 115 / 170 / 180 Ah (5 h)
Batterijcapaciteit, li-ion	90 Ah (5 h)
Gemiddelde netbelasting	1330 W
Vermogen rijmotor	300 W
Vermogen zuigturbine	400 W
Vermogen borstelaandrijving	1000 W
Beschermingsgraad	IPX3
Zuigen
Zuigvermogen, luchthoeveelheid	28 l/s
Onderdruk (max.)	12 (120) kPa (mbar)
Reinigingsborstel
Borsteldoorsnede	406 mm
Borstellengte	- mm
Borsteltoerental	140 1/min
Interne oplader
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 5 A
Oplaadtijd	max 14 h
Interne snellader (alleen lithium-ion versie)
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 10 A
Omgevingsvoorwaarden
Toegestaan temperatuurbereik	5...40 °C
Watertemperatuuur max.	50 °C
Waterdruk vulsysteem	1 (10) MPa (bar)
Waterdruk vuilwaterreservoir-spoelsysteem	1 (10) MPa (bar)
Relatieve luchtvochtigheid	20...90 %
Helling
Stijging werkbereik max.	2 %
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde	0,2 m/s²
Onzekerheid K	0,2 dB(A)
Geluidsdrukniveau L_pA eco-modus	60 dB(A)
Geluidsdrukniveau L_pA normaal bedrijf	61 dB(A)
Onzekerheid K_pA	2 dB(A)
Geluidsvermogensniveau L_WA + onzekerheid K_WA normaal bedrijf	83 dB(A)

Algemeen
Rijsnelheid (max.)	6 km/h
Theoretische oppervlaktecapaciteit	3900 m²/h
Praktische oppervlaktecapaciteit	1760 m²/h
Volume vuilwaterreservoir	80 l
Volume reinigingsmiddeltank (optie dosering)	3 l
Reinigingsmiddeldosering	0...3 %
Waterdosering	0...2,6±0,2 l/min
Afmetingen
Lengte	1540 mm
Breedte zonder zuigbalk	717 mm
Hoogte	1110 mm
Werkbreedte	650 mm
Afmeting verpakking lxbxh	1680x930x1335 mm
Bandenuitrusting
Voorwiel, breedte	50 mm
Voorwiel, diameter	250 mm
Achterwiel, breedte	32 mm
Achterwiel, diameter	100 mm
Gewicht
Toegestaan totaal gewicht	360 kg
Leeggewicht (transportgewicht)	282 kg
Borstelcontactkracht, max.	500 (50) N (kg)
Borstelcontactkracht, max.	18629 (186,3) N/m² (g/cm²)
Gegevens capaciteit apparaat
Nominale spanning	24 V
Nominale spanning, li-ion	25,6 V
Accucapaciteit	105 / 115 / 170 / 180 Ah (5 h)
Batterijcapaciteit, li-ion	90 Ah (5 h)
Gemiddelde netbelasting	2020 W
Vermogen rijmotor	300 W
Vermogen zuigturbine	400 W
Vermogen borstelaandrijving	1200 W
Beschermingsgraad	IPX3
Zuigen
Zuigvermogen, luchthoeveelheid	28 l/s
Onderdruk (max.)	12 (120) kPa (mbar)
Reinigingsborstel
Borstellengte	608 mm
Borsteltoerental	1000 1/min
Interne oplader
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 5 A
Oplaadtijd	max 14 h
Interne snellader (alleen lithium-ion versie)
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 10 A
Omgevingsvoorwaarden
Toegestaan temperatuurbereik	5...40 °C
Watertemperatuuur max.	50 °C
Waterdruk vulsysteem	1 (10) MPa (bar)
Waterdruk vuilwaterreservoir-spoelsysteem	1 (10) MPa (bar)
Relatieve luchtvochtigheid	20...90 %
Helling
Stijging werkbereik max.	2 %
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde	0,2 m/s²
Onzekerheid K	0,3 m/s²
Geluidsdrukniveau L_pA eco-modus	64 dB(A)
Geluidsdrukniveau L_pA normaal bedrijf	65 dB(A)
Onzekerheid K_pA	2 dB(A)
Geluidsvermogensniveau L_WA + onzekerheid K_WA normaal bedrijf	84 dB(A)

Algemeen
Rijsnelheid (max.)	6 km/h
Theoretische oppervlaktecapaciteit	4500 m²/h
Praktische oppervlaktecapaciteit	2030 m²/h
Volume vuilwaterreservoir	80 l
Volume reinigingsmiddeltank (optie dosering)	3 l
Reinigingsmiddeldosering	0...3 %
Waterdosering	0...2,5±0,2 l/min
Afmetingen
Lengte	1540 mm
Breedte zonder zuigbalk	810 mm
Hoogte	1110 mm
Werkbreedte	750 mm
Afmeting verpakking lxbxh	1680x930x1335 mm
Bandenuitrusting
Voorwiel, breedte	50 mm
Voorwiel, diameter	250 mm
Achterwiel, breedte	32 mm
Achterwiel, diameter	100 mm
Gewicht
Toegestaan totaal gewicht	363 kg
Leeggewicht (transportgewicht)	285 kg
Borstelcontactkracht, max.	492 (49,2) N (kg)
Borstelcontactkracht, max.	15755 (157,5) N/m² (g/cm²)
Gegevens capaciteit apparaat
Nominale spanning	24 V
Nominale spanning, li-ion	25,6 V
Accucapaciteit	105 / 115 / 170 / 180 Ah (5 h)
Batterijcapaciteit, li-ion	90 Ah (5 h)
Gemiddelde netbelasting	2100 W
Vermogen rijmotor	300 W
Vermogen zuigturbine	400 W
Vermogen borstelaandrijving	1200 W
Beschermingsgraad	IPX3
Zuigen
Zuigvermogen, luchthoeveelheid	28 l/s
Onderdruk (max.)	12 (120) kPa (mbar)
Reinigingsborstel
Borstellengte	700 mm
Borsteltoerental	1000 1/min
Interne oplader
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 5 A
Oplaadtijd	max 14 h
Interne snellader (alleen lithium-ion versie)
Nominale spanning	100...240 V
Frequentie	50-60 Hz
Stroomopname	max 10 A
Omgevingsvoorwaarden
Toegestaan temperatuurbereik	5...40 °C
Watertemperatuuur max.	50 °C
Waterdruk vulsysteem	1 (10) MPa (bar)
Waterdruk vuilwaterreservoir-spoelsysteem	1 (10) MPa (bar)
Relatieve luchtvochtigheid	20...90 %
Helling
Stijging werkbereik max.	2 %
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde	0,2 m/s²
Onzekerheid K	0,3 m/s²
Geluidsdrukniveau L_pA eco-modus	64 dB(A)
Geluidsdrukniveau L_pA normaal bedrijf	65 dB(A)
Onzekerheid K_pA	2 dB(A)
Geluidsvermogensniveau L_WA + onzekerheid K_WA normaal bedrijf	84 dB(A)

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

Meer informatie vindt u onder: www.kaercher.com/dealersearch

Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale KÄRCHER-website onder "Downloads".

Hierbij verklaren wij dat het hieronder genoemde product voldoet aan de desbetreffende bepalingen van de vermelde richtlijnen en verordeningen. Bij een niet door ons goedgekeurde wijziging van het product verliest deze verklaring zijn geldigheid. De fabrikant is als enige verantwoordelijk voor de afgifte van deze conformiteitsverklaring.

Product: bodemreiniger

Type: 1.533-xxx

Richtlijnen en verordeningen

2006/42/EG (+2009/127/EG) (tot 19.01.2027) (EU) 2023/1230 (vanaf 20.01.2027)

2011/65/EU

2014/30/EU

2014/53/EU (MCM NG)

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-3: 2007 + A1:2011

EN IEC 61000-6-2: 2005

EN 300 328 V2.2.2

EN IEC 63000: 2018

EN 18031-1:2024

EN 18031-2:2024

MCM NG

EN 60335-1

EN 62311: 2008

EN 623681-1: 2014

EN 55032: 2015+A11: 2020

EN 55035: 2017+A11: 2020

EN 301 511 V12.5.1

EN 300 328 V2.2.2

EN 300 440 V2.1.1

EN 300 330 V2.1.1

EN 301 489-17 V3.3.1

EN 301 908-1 V15.2.1

EN 301 908-13 V13.2.1

EN 301 489-52 V1.3.1

EN 18031-1:2024

EN 18031-2:2024

Naam en adres

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2026/04/01

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

2-2-NN-A4-GS-19869

</BackPage>

B 80 W

55003500 (04/26)

Algemene instructies

Informatie over elektromagnetische compatibiliteit en radionormen

LET OP

Functie

Instructie

Reglementair gebruik

Milieubescherming

Toebehoren en reserveonderdelen

Leveringsomvang

Veiligheidsinstructies

WAARSCHUWING

WAARSCHUWING

Veiligheidsinrichtingen

WAARSCHUWING

Noodstop

Instructie

Rijhendel

Symbolen op het apparaat

GEVAAR

LET OP

Opmerkingen over batterij (accu) en oplaadapparaat

GEVAAR

WAARSCHUWING

VOORZICHTIG

Waarschuwingssymbolen

Beschrijving apparaat

Overzicht apparaat

Kleurmarkering

Bedieningspaneel

Programmaschakelaar

Houder zuigbalk

Symbolen op het apparaat

Intelligente sleutel

Montage

Veiligheidsinstructies voor het afladen

WAARSCHUWING

Zuigbalk monteren

Borstels monteren

Accu’s

Aanbevolen batterijen

LET OP

Maximale accu-afmetingen

Batterijen plaatsen en aansluiten

Instructie

GEVAAR

WAARSCHUWING

LET OP

GEVAAR

Li-ionbatterij activeren

Batterij uitbouwen

WAARSCHUWING

WAARSCHUWING

Inbedrijfstelling

Oplaadcurve instellen

GEVAAR

LET OP

Instructie

Instructie

Accu laden

GEVAAR

Instructie

Instructie

Instructie

Onderhoudsvrije accu’s (nat)

GEVAAR

LET OP

Apparaat inschakelen

Smartphone koppelen

Instructie

Instructie

Instructie

Instructie

Verzoeken om onderhoud

Werking

GEVAAR

Bedrijfsstoffen bijvullen

Verswater bijvullen

Vullen met schoon water met behulp van de vulslang
