Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Diese Scheuersaugmaschine wird zur Nassreinigung oder zum Polieren von ebenen Böden eingesetzt.

Das Gerät kann durch Einstellen der Wassermenge und der Reinigungsmittelmenge an die jeweilige Reinigungsaufgabe angepasst werden. Die Reinigungsmitteldosierung wird durch Zugabe von Reinigungsmittel in den Tank oder über ein Dosiergerät (Option "Dosis") eingestellt.

Die Bürstenbewässerung ist entweder geschwindigkeitsabhängig oder konstant.

Die Arbeitsbreite und das Fassungsvermögen der Frisch- und Schmutzwassertanks (siehe Kapitel “Technische Daten”) ermöglichen eine effektive Reinigung bei hoher Einsatzdauer.

Das Gerät ist mit einem Antriebsmotor ausgestattet.

Dieses Gerät ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

• Das Gerät darf nur zum Reinigen von feuchtigkeitsunempfindlichen und polierunempfindlichen glatten Böden verwendet werden.

• Dieses Gerät ist zur Verwendung in Innenräumen bestimmt.

• Der Einsatztemperaturbereich liegt zwischen +5 °C und +40 °C.

• Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).

• Das Gerät ist geeignet für eine maximale Wasserhöhe von 1 cm. Nicht in einen Bereich fahren, wenn die Gefahr besteht, dass die maximale Wasserhöhe überschritten wird.

• Bei der Verwendung von Ladegeräten oder Batterien dürfen nur die in der Betriebsanleitung zugelassenen Komponenten verwendet werden. Eine abweichende Kombination muss vom Ladegerät- und/ oder Batterielieferant verantwortlich bestätigt sein.

• Das Gerät ist nicht bestimmt für die Reinigung öffentlicher Verkehrswege.

• Das Gerät darf nicht auf druckempfindlichen Böden eingesetzt werden. Zulässige Flächenbelastung des Bodens berücksichtigen. Die Flächenbelastung durch das Gerät ist in den technischen Daten angegeben.

• Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.

• Das Gerät ist für den Betrieb auf Flächen mit einer maximalen Steigung zugelassen (siehe Kapitel “Technische Daten”).

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte, Nr. 5.956-251.0 und handeln Sie danach.

Das Gerät ist für den Betrieb auf Flächen mit einer begrenzten Steigung zugelassen (siehe Kapitel “Technische Daten”).

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Für eine sofortige Außerbetriebnahme aller Funktionen: Sicherheitsschalter in Stellung„0“ bringen.

• Beim Ausschalten des Sicherheitsschalters bremst das Gerät hart.

• Der Sicherheitsschalter wirkt unmittelbar auf alle Gerätefunktionen

Wenn der Betreiber während des Arbeitsbetriebs bzw. während der Fahrt den Sitz verlässt, schaltet der Sitzschalter den Fahrmotor nach einer kurzen Verzögerung ab.

Beachten Sie beim Umgang mit Batterien folgende Warnhinweise:

	Hinweise in der Gebrauchsanweisung der Batterie und auf der Batterie sowie in dieser Betriebsanleitung beachten.
	Augenschutz tragen.
	Kinder von Säure und Batterie fernhalten.
	Explosionsgefahr
	Feuer, Funken, offenes Licht und Rauchen verboten.
	Verätzungsgefahr
	Erste Hilfe.
	Warnhinweis
	Entsorgung
	Batterie nicht in die Mülltonne werfen.

---

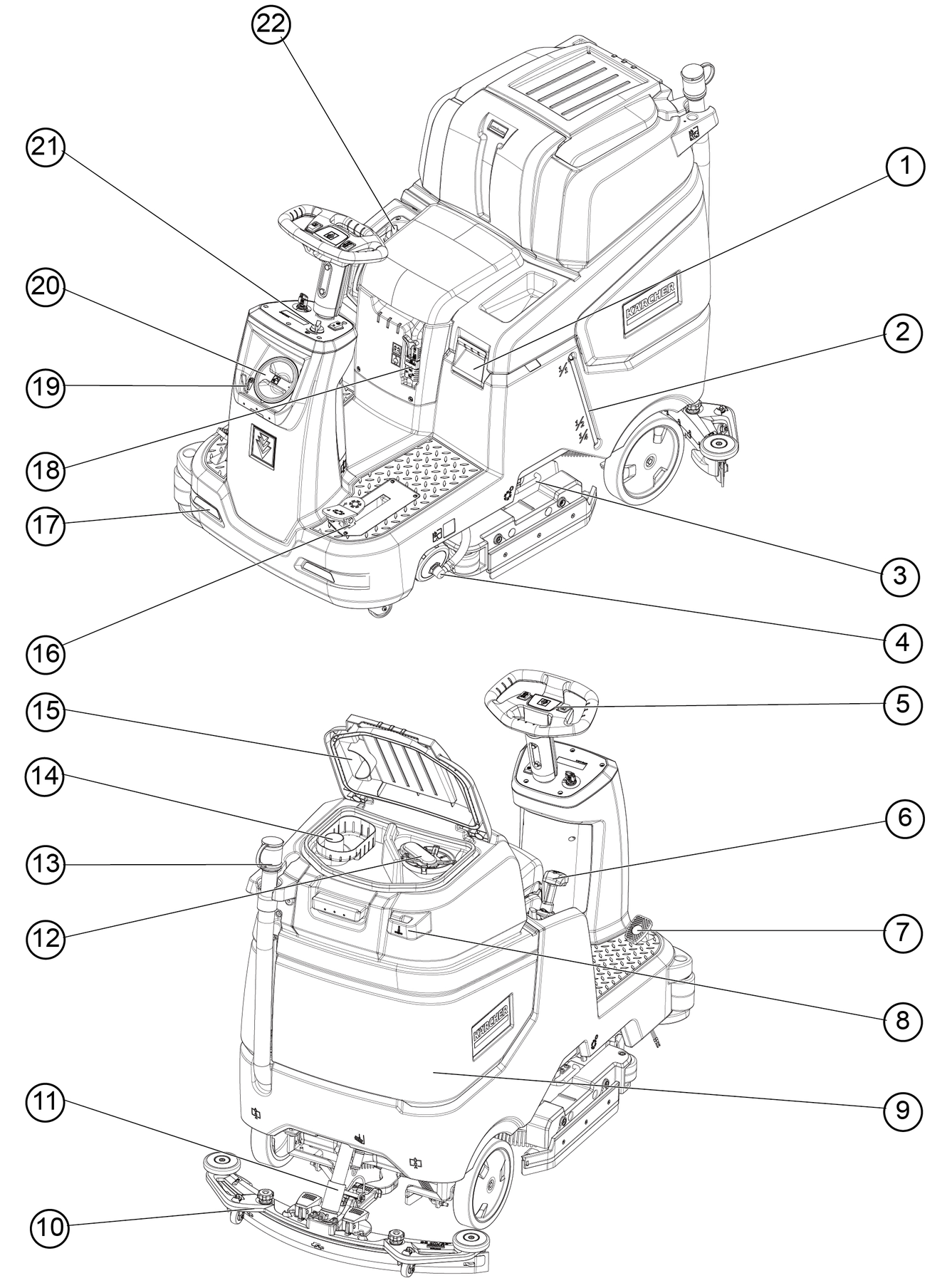

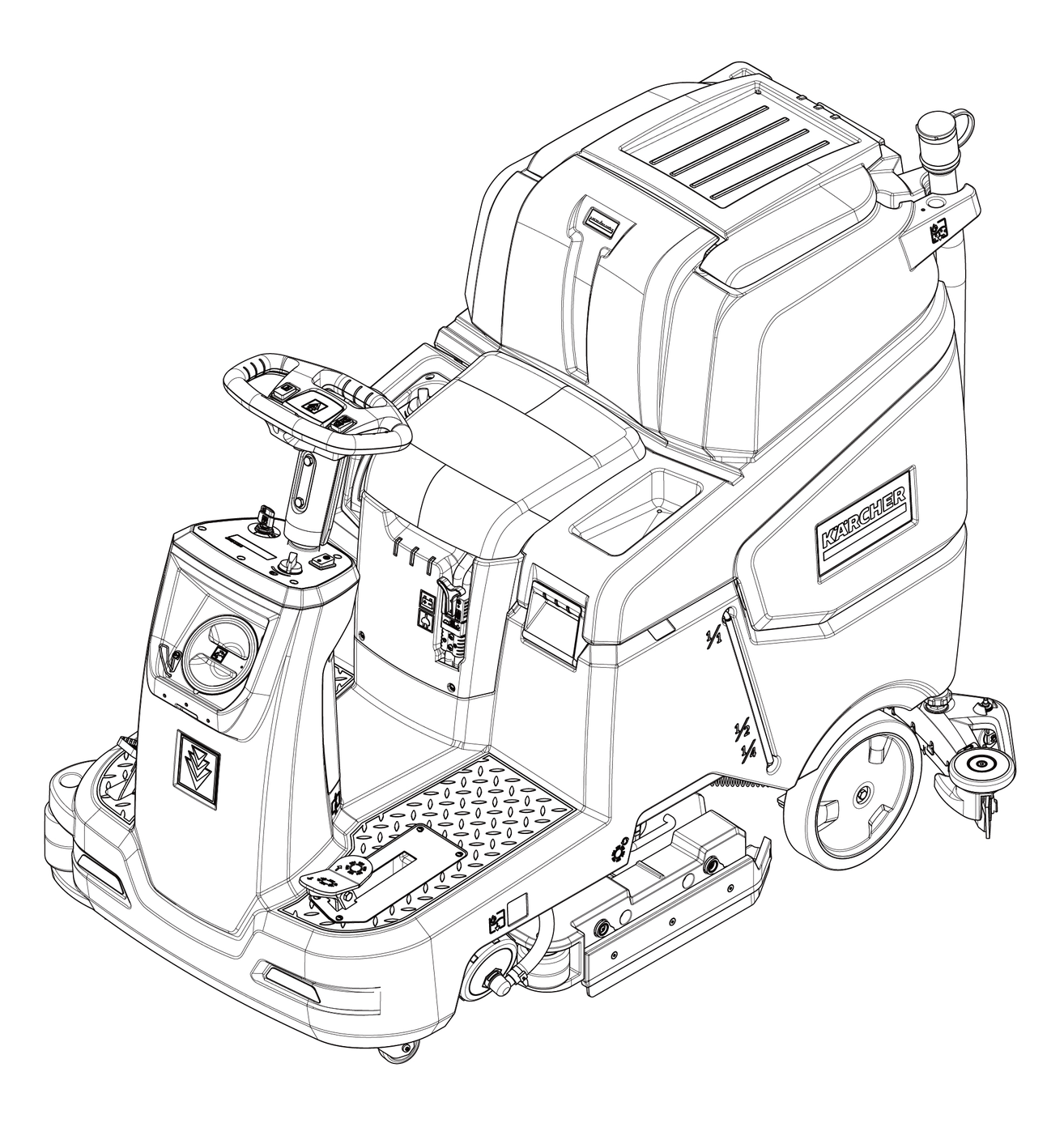

1. Entriegelung Schmutzwassertank
2. Wasserstandsanzeige
3. Pedal Bürstenwechsel
4. Verschluss Frischwassertank
5. Lenkrad
6. Hebel zum Anheben/ Absenken des Saugbalkens
7. Fahrpedal
8. Saugbalkenhalter
9. Schmutzwassertank
10. Saugbalken
11. Saugschlauch

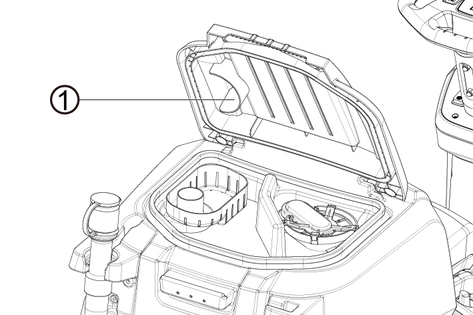

12. Schwimmer
13. Ablassschlauch Schmutzwasser
14. Motorschutzfilter
15. Verschluss Schmutzwassertank
16. Pedal Reinigungskopf heben / senken
17. Tagfahrlicht
18. Batterieanschluss
19. Schlauchhalter
20. Frischwassertank füllen
21. Bedienfeld
22. Wassereinstellung

* optional

• Bedienelemente für den Reinigungsprozess sind gelb.

• Bedienelemente für die Wartung und den Service sind hellgrau.

• Bei der Fahrt durch Engstellen kann der Saugbalken abmontiert und in einer der Öffnungen am Deckel des Schmutzwassertanks eingehängt werden.

• Zur Lagerung kann der Saugbalken in die Vertiefung am Schmutzwassertank eingehängt werden.

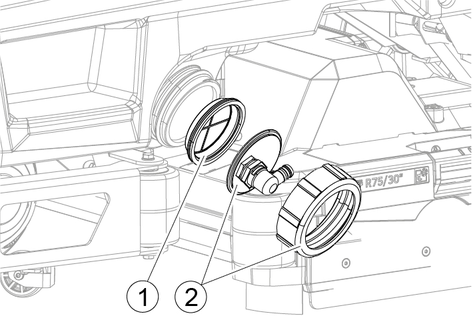

	Ablassöffnung Frischwassertank
	Ablassöffnung Schmutzwassertank
	Füllstand Frischwassertank (100%)
	Füllstand Frischwassertank (50%)
	Füllstand Frischwassertank (25%)
	Verzurrpunkt
	*Mopphalter
	Einfüllen von Frischwasser
	Bürstenwechsel
	Ladestecker
	Saugbalkenhalter
	Bürstenkopf anheben
	Bürstenkopf absenken
	Saugbalken anheben/absenken

* optional

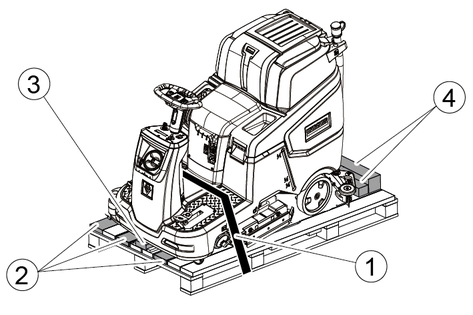

1. Die Verpackungsfolie entfernen.

2. Das Spannband entfernen.

   ---



   1. Spannband
   2. Brett
   3. Klotz
   4. Kantholz

3. Klotz, Kanthölzer und Bretter abschrauben. Die abzuschraubenden Bauteile sind in der Abbildung grau markiert.

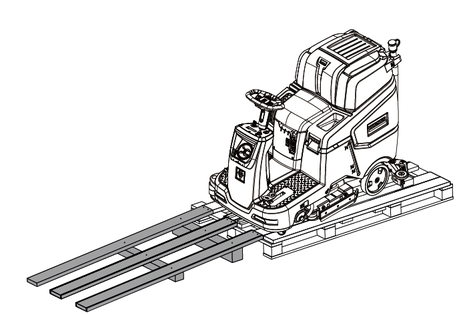

4. Mit den abgeschraubten Brettern und Kanthölzern eine Rampe vor die Palette legen und mit Spanplattenschrauben befestigen.

   ---



5. Die Batterien einbauen sofern das Gerät ohne Batterien geliefert wurde (siehe Kapitel “Vor Inbetriebnahme/Batterien”).

6. Das Gerät vorwärts von der Palette fahren (siehe Kapitel “Betrieb/Fahren”).

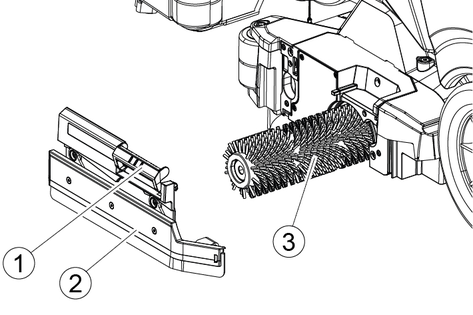

1. Die Montage der Bürsten ist im Kapitel “Wartungsarbeiten” beschrieben.

1. Beide Klemmhebel nach oben schwenken.

   ---

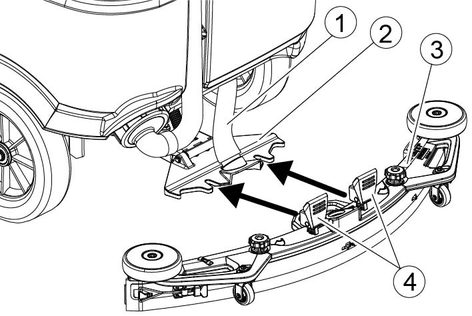

   1. Saugschlauch
   2. Saugbalkenaufhängung
   3. Saugbalken
   4. Klemmhebel

2. Den Saugbalken in die Saugbalkenaufhängung einsetzen.

3. Beide Klemmhebel nach unten schwenken.

Bleibatterien:

* Mindestvolumen des Batterieladeraums

** Mindestluftstrom zwischen Batterieladeraum und Umgebung

Das Gerät benötigt 2 Batterien.

Li-Ionen-Batterien:

Hinweis

Bei der Gerätevariante mit Li-Ion-Batterie ist die Batterie bereits eingebaut und angeschlossen.

VORSICHT

Aus- und Einbau der Batterien

Instabiler Stand der Maschine

Achten Sie beim Aus- und Einbau der Batterien auf den sicheren Stand der Maschine.

ACHTUNG

Vertauschen der Polarität

Zerstörung der Steuerelektronik

Achten Sie beim Anschließen der Batterie auf die richtige Polung.

ACHTUNG

Tiefentladung

Beschädigungsgefahr

Laden Sie vor Inbetriebnahme des Geräts die Batterien.

1. Das Schmutzwasser ablassen.

2. Den Schmutzwassertank entriegeln und nach hinten schwenken.

3. Die Batterie in das Gerät setzen.

   ---



   170 Ah, 4,039-352,7

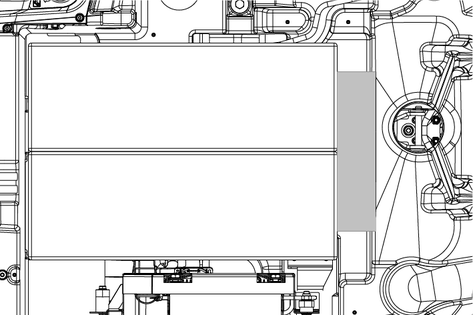

   1. Abstandhalter 310x85x70 mm
   2. Abstandhalter 240x55x30 mm

4. Die Abstandhalter an den in der Abbildung gezeigten Stellen zwischen der Batterie und dem Gerät einsetzen.

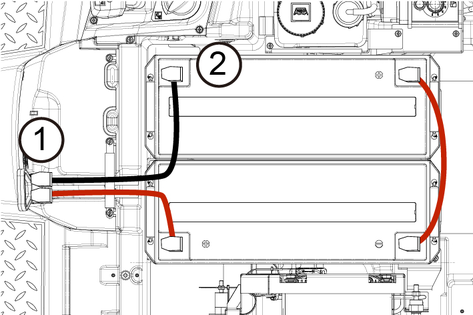

5. Die Ladekontakte mit den Verbindungskabeln anschließen.

6. Das Anschlusskabel an die noch freien Batteriepole (+) und (‑) klemmen.

   Hinweis

   Bei dem Batteriesatz 170 Ah 4.039-352.7 das Verbindungskabel mit der isolierten Polschraube am Minuspol befestigen.

7. Den geräteseitigen Batteriestecker mit dem batterieseitigen Batteriestecker verbinden.

8. Den Schmutzwassertank nach vorn schwenken und schließen.

Li-Ion Batterien werden im Transport-Modus ausgeliefert und müssen vor Inbetriebnahme des Geräts aktiviert werden.

1. Die Batterie aufladen (siehe “Inbetriebnahme/Batterie laden”), dadurch wird der Transport-Modus beendet.

1. Den Schlüsselschalter auf “0” stellen und den Schlüssel abziehen.

2. Den Batteriestecker abziehen.

3. Das Schmutzwasser ablassen.

4. Den Schmutzwassertank nach oben schwenken.

5. Das geräteseitige Kabel vom Minuspol der Batterie abklemmen.

6. Die restlichen Kabel von den Batterien abklemmen.

7. Die Batterien herausnehmen.

8. Die verbrauchten Batterien gemäß den geltenden Bestimmungen entsorgen.

Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden.

Das Gerät kann während des Ladevorgangs nicht benutzt werden.

1. Das Gerät direkt zum Ladegerät fahren, dabei Steigungen vermeiden.

Vor der ersten Inbetriebnahme, nach einem Service Reset oder bei einem Wechsel auf einen anderen Batterietyp ist unbedingt die Ladekennlinie einzustellen.

1. Den Schmutzwassertank entriegeln und nach hinten schwenken.

2. Den geräteseitigen Batteriestecker abziehen.

   ---

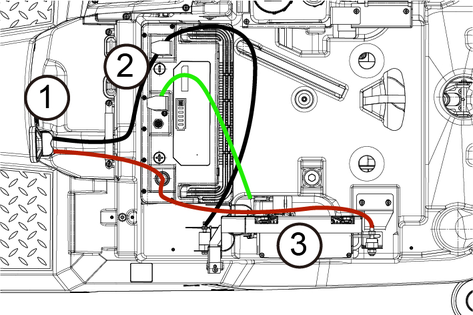

   1. Batteriestecker, Geräteseite
   2. Batteriestecker, Batterieseite
   3. Batteriestecker, Ladegeräteseite

   ---



   1. Batteriestecker, Geräteseite
   2. Batteriestecker, Batterieseite

3. Den batterieseitigen Batteriestecker mit dem Ladegerät verbinden.

4. Den Netzstecker des Ladegeräts in die Steckdose stecken.

5. Den Ladevorgang nach den Angaben in der Betriebsanleitung des Ladegeräts ausführen.

6. Den geräteseitigen Batteriestecker mit dem batterieseitigen Batteriestecker verbinden.

7. Den Schmutzwassertank nach vorne schwenken und anschließend schließen.

1. Den Schmutzwassertank entriegeln und nach hinten schwenken.

2. Den Netzstecker des internen Ladegeräts in die Steckdose stecken.

   Der Ladezustand der Batterie wird im Display auf dem Bedienfeld angezeigt.

3. Zum Beenden des Ladevorgangs den Netzstecker des Ladegeräts aus der Steckdose ziehen.

4. Den Schmutzwassertank nach vorne schwenken.

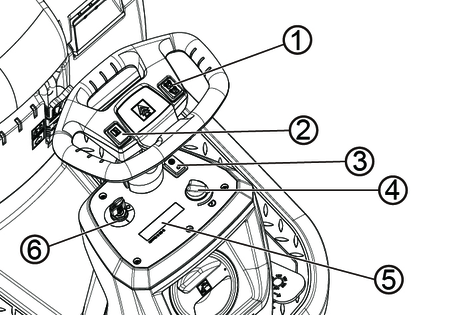

1. Auf den Fahrersitz setzen.

2. Den Schlüssel einstecken.

3. Den Schlüsselschalter auf „1“ stellen.

4. Den Richtungsschalter in die gewünschte Richtung drehen.

Das Tagfahrlicht ist in Betrieb, wenn das Gerät eingeschaltet ist.

1. Das Gerät einschalten.

2. Den Fahrtrichtungsschalter auf "Vorwärts" stellen.

3. Leicht auf das Gaspedal treten.

   Die Bremse muss hörbar entsperrt werden. Das Gerät muss auf einer ebenen Fläche leicht rollen.

4. Das Gaspedal loslassen.

   Die Bremse muss hörbar einrasten.

Sollte dies nicht der Fall sein, nehmen Sie das Gerät außer Betrieb und rufen Sie den Kundendienst an.

1. Eine sitzende Position einnehmen.

2. Den Schlüssel einstecken.

3. Den Sicherheitsschalter auf "1" stellen.

4. Die Fahrtrichtung mit der Fahrtrichtungstaste am Lenkrad einstellen.

5. Die Fahrgeschwindigkeit über die Geschwindigkeitseinstellung am Bedienfeld festlegen.

6. Das Gaspedal loslassen.

   Das Gerät stoppt.

Der Antriebsmotor wird bei Überlast abgeschaltet. Auf dem Display erscheint eine Fehlermeldung. Bei Überhitzung des Reglers wird das betroffene Netzteil abgeschaltet.

7. Das Gerät mindestens 15 Minuten lang abkühlen lassen.

8. Den Schlüsselschalter auf "0" stellen, kurz warten und den Schlüsselschalter auf "1" stellen.

1. Den Verschluss des Frischwassertanks öffnen.

2. Das Frischwasser (maximal 50 °C) bis zur Unterkante des Einfüllstutzens einfüllen.

   Hinweis: Der Frischwasserschlauch kann während des Befüllens mit dem Schlauchhalter festgeklemmt werden.

3. Den Verschluss des Frischwassertanks schließen.

1. Das Reinigungsmittel in den Frischwassertank geben.

   Hinweis: Der Deckel für die Einfüllöffnung des Frischwassertanks kann zum Abmessen des Reinigungsmittels verwendet werden. Er ist auf der Innenseite mit einer Skala ausgestattet.

Das Reinigungsmittel wird dem Frischwasser auf dem Weg zum Reinigungskopf mit Hilfe einer Dosiervorrichtung zugesetzt.

1. Den Schmutzwassertank entriegeln und nach hinten schwenken.

2. Den Flaschendeckel öffnen und das Reinigungsmittel in die Flasche geben.

3. Den Flaschendeckel schließen.

4. Das Dosiersystem mit dem Ein-/Ausschalter einschalten.

5. Den Prozentsatz der Reinigungsmitteldosierung mit dem Drehknopf einstellen.

6. Den Schmutzwassertank nach vorn schwenken und schließen.

Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Boden beeinflusst.

1. Das Gerät ein kurzes Stück vorwärts schieben.

2. Die Biegung der Sauglippen mit unten stehender Abbildung vergleichen.

   ---



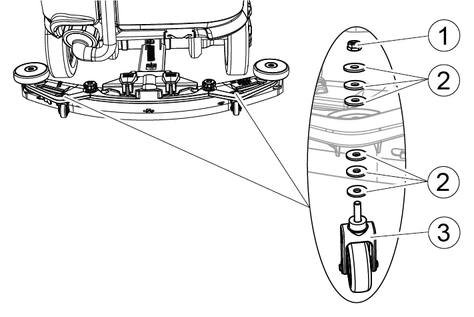

   1. Abstandsrolle mit Halter
   2. Unterlegscheibe
   3. Schraube

3. Die Schraube herausdrehen.

4. So viele Unterlegscheiben zwischen Saugbalken und Abstandsrolle legen, dass die richtige Biegung der Sauglippe entsteht.

5. Die restlichen Unterlegscheiben oberhalb der Abstandsrolle anbringen.

6. Die Schraube eindrehen und festziehen.

7. Den Vorgang an der zweiten Abstandsrolle wiederholen.

8. Das Gerät ein kurzes Stück vorwärts schieben.

9. Die Biegung der Sauglippen auf der gesamten Länge nochmals prüfen.

10. Bei Bedarf den Einstellvorgang wiederholen.

Die Neigung muss so eingestellt werden, dass die Sauglippen des Saugbalkens auf der ganzen Länge gleichmäßig auf den Boden gedrückt werden.

1. Das Gerät auf einer Fläche ohne Gefälle abstellen.

2. Den Programmschalter auf Postition “Vakuum” stellen.

3. Das Gerät ein kurzes Stück vorwärts fahren.

4. Die Wasserwaage ablesen.

   ---

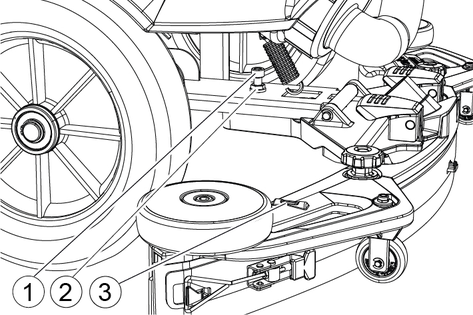

   1. Schraube
   2. Mutter
   3. Wasserwaage

5. Die Mutter lösen.

6. Die Schraube so einstellen, dass die Anzeige der Wasserwaage zwischen beiden Strichen steht.

7. Die Mutter festziehen.

8. Zur Kontrolle der neuen Einstellung das Gerät nochmals eine kurze Strecke vorwärts fahren. Gegebenenfalls den Einstellvorgang wiederholen.

9. Den Schlüsselschalter auf „0“ stellen.

Die Wassermenge am Drehknopf entsprechend dem Verschmutzungsgrad und der Art des Bodenbelags einstellen.

• Lower

  Die hintere Fläche des Pedals nach unten drücken, um den Reinigungskopf anzuheben / abzusenken, das Pedal loslassen und nach oben bewegen. Der Bürstenantrieb wird gestartet, sobald der Reinigungskopf abgesenkt wird.

• Anheben

  Die Vorderseite des Pedals nach unten drücken, um den Reinigungskopf anzuheben / abzusenken und ihn zu verriegeln.

• Lower

  Den Hebel nach oben ziehen, um den Saugbalken anzuheben / abzusenken, nach außen drücken und absenken.

• Anheben

  Den Hebel ziehen, um den Saugbalken anzuheben und abzusenken, dann verriegeln.

1. Das Pedal für den Reinigungskopf nach unten drücken, bis es einrastet.

2. Die Maschine noch ein wenig weiter fahren, um das restliche Wasser aufzusaugen.

3. Den Hebel des Saugbalkens nach oben ziehen, bis er einrastet.

   Die Saugturbine wird nach einer Nachlaufzeit von 10 Sekunden abgeschaltet.

4. Den Schlüsselschalter auf “0” stellen.

1. Den Bürstenkopf anheben.

2. Eine kurze Strecke weiterfahren.

   Das Restwasser wird abgesaugt.

3. Den Saugbalken anheben.

4. Den Schlüsselschalter auf “0” stellen.

5. Den Schlüssel abziehen.

6. Gegebenenfalls die Batterie laden.

1. Den Ablassschlauch Schmutzwasser aus der Halterung nehmen und den Deckel des Ablassschlauchs öffnen.

   ---

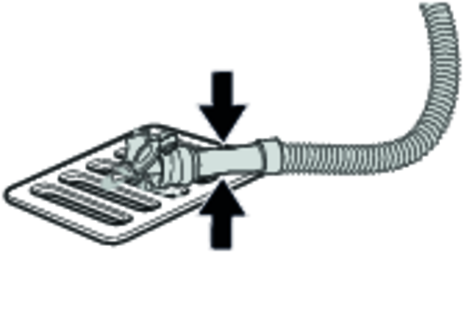

2. Das Schlauchende zusammendrücken und über der Entsorgungseinrichtung absenken.

3. Die Stärke des Schmutzwasserstrahls durch Zusammendrücken des Schlauchendes regulieren.

4. Den Schmutzwassertank mit klarem Wasser ausspülen.

5. Den Deckel am Ablassschlauch schließen.

6. Den Schmutzwasserschlauch in die Halterung am Gerät drücken.

1. Den Grobschmutzbehälter anheben und herausziehen.

2. Den Grobschmutzbehälter entleeren.

3. Den Grobschmutzbehälter wieder einsetzen.

1. Den Verschluss Frischwassertank öffnen.

2. Das Frischwasser ablassen.

3. Den Filter reinigen.

4. Den Verschluss Frischwassertank anbringen.

1. Den Schlüsselschalter auf “0” stellen.

2. Das Gerät gegen Wegrollen sichern.

3. Den Deckel des Schmutzwassertanks öffnen.

   ---



   1. Verschluss Schmutzwassertank

4. Gegebenenfalls die Batterie laden.

---



1. Beim Transport in Fahrzeugen das Gerät nach den gültigen Richtlinien gegen Rutschen und Kippen sichern.

---

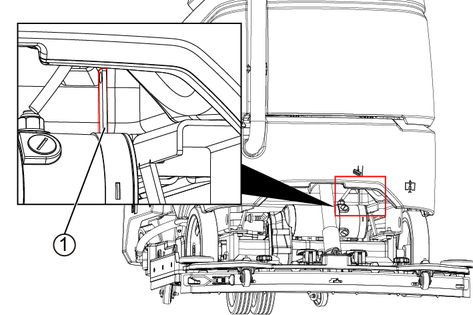

1. Entriegelungshebel.

   • Den Entriegelungshebel nach oben drücken und das Gerät schieben.

• Dieses Gerät darf nur in Innenräumen gelagert werden.

• Laden Sie die Batterien vollständig auf, bevor Sie sie über einen längeren Zeitraum lagern.

• Laden Sie die Batterien während der Lagerung mindestens einmal im Monat vollständig auf.

• Das Schmutzwasser und das Frischwasser ablassen und entsorgen.

Eine detaillierte Beschreibung der einzelnen Wartungsarbeiten finden Sie im Kapitel "Instandhaltungsarbeiten".

• Das Schmutzwasser ablassen.

• Den Schmutzwassertank mit klarem Wasser ausspülen.

• Das Grobschmutzsieb reinigen.

• Nur mit R-Reinigungskopf: Den Grobschmutzbehälter herausnehmen und leeren.

• Die Außenseite des Geräts mit einem feuchten Tuch, das mit einer milden Waschlauge angefeuchtet ist, reinigen.

• Die Sauglippen auf Verschleiß prüfen und gegebenenfalls austauschen.

• Die Abziehlippen reinigen, auf Verschleiß prüfen und bei Bedarf austauschen.

• Die Bürsten reinigen, auf Verschleiß prüfen und bei Bedarf austauschen.

• Akku laden.

  Blei-Säure- und AGM-Akku:

  • Zum Aufladen des Akkus ein geeignetes Ladegerät verwenden.

  • Nach dem Gebrauch sofort wieder aufladen.

  • Aufladen, bevor der Akku vollständig entladen ist; rechtzeitiges Aufladen verlängert die Lebensdauer des Akkus.

  Li-Ion-Akku:

  • Bei Bedarf nachladen.

• Bei häufigem Betrieb die Batterie mindestens einmal wöchentlich vollständig und ohne Unterbrechung aufladen.

Für die detaillierte Beschreibung der einzelnen Wartungsarbeiten siehe Kapitel “Wartungsarbeiten”.

• Bei vorübergehend stillgelegtem Gerät: Die Ausgleichsladung der Batterie durchführen.

• Die Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten. Auf festen Sitz der Verbindungskabel achten.

• Die Dichtungen zwischen dem Schmutzwassertank und dem Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf ersetzen.

• Den Frischwassertank leeren und die Ablagerungen ausspülen.

• Den Filter Frischwasser reinigen.

• Bei nicht-wartungsfreien Batterien, die Säuredichte der Zellen prüfen.

• Nur R-Reinigungskopf: Den Bürstentunnel reinigen.

• Nur R-Reinigungskopf: Die Wasserverteilleiste am Reinigungskopf reinigen.

• Bei längerer Stillstandszeit das Gerät mit vollständig aufgeladenen Batterien abstellen. Die Batterie mindestens monatlich vollständig aufladen.

• Die vorgeschriebene Inspektion durch den Kundendienst durchführen lassen.

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Sind die Sauglippen abgenützt, müssen sie gewendet oder ersetzt werden.

Die Sauglippen können 3 mal gewendet werde, bis alle 4 Kanten abgenützt sind.

1. Den Saugbalken abnehmen.

2. Die Sterngriffe herausschrauben.

   ---

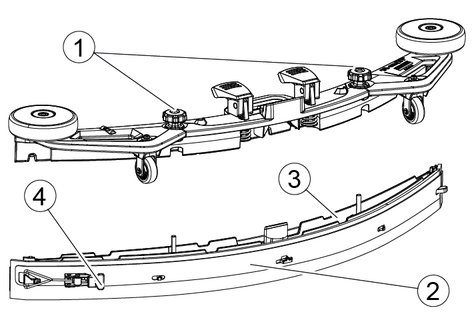

   1. Sterngriff
   2. Spannband
   3. Innenteil Saugbalken
   4. Spannverschluss

3. Das Innenteil des Saugbalkens herausziehen.

4. Den Spannverschluss öffnen.

5. Das Spannband abnehmen.

6. Die Sauglippen vom Innenteil lösen.

   ---

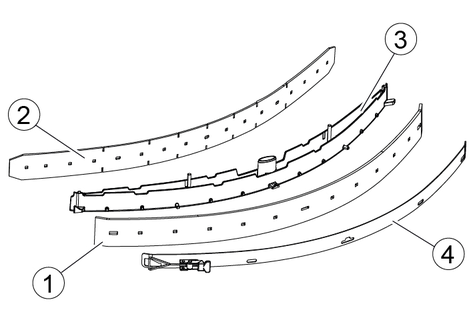

   1. Abstreiflippe
   2. Stützlippe
   3. Innenteil Saugbalken
   4. Spannband

7. Die gewendeten oder neuen Sauglippen auf die Noppen des Saugbalken-Innenteils drücken.

8. Das Spannband anbringen.

9. Das Innenteil des Saugbalkens in das Oberteil schieben.

10. Die Sterngriffe einschrauben und festziehen.

1. Den Deckel des Schmutzwassertanks öffnen.

   ---

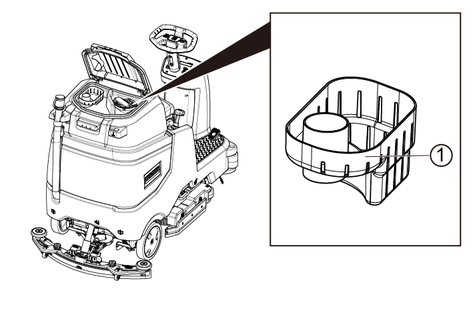

   1. Grobschmutzsieb

2. Das Grobschmutzsieb nach oben abziehen.

3. Das Grobschmutzsieb unter fließendem Wasser abspülen.

4. Das Grobschmutzsieb in den Schmutzwassertank einsetzen.

1. Den Deckel des Schmutzwassertanks öffnen.

   ---

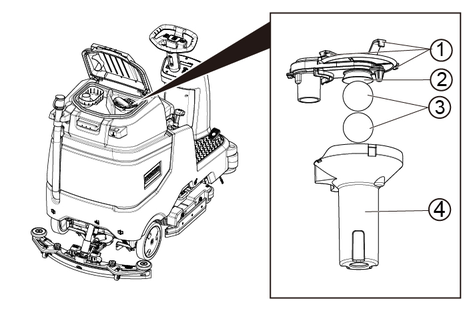

   1. Rasthaken
   2. Flusensieb
   3. Schwimmer
   4. Schwimmergehäuse

2. Die Rasthaken lösen.

3. Das Schwimmergehäuse nach unten abziehen.

4. Den Schwimmer aus dem Schwimmergehäuse nehmen und reinigen.

5. Das Flusensieb reinigen.

6. Alle Teile in umgekehrter Reihenfolge zusammenbauen.

1. Den Reinigungskopf anheben.

2. Den Bürstenwechselgriff herausziehen.

   ---



   1. Bürstenwechselgriff
   2. Lagerdeckel mit Abziehlippe
   3. Walzenbürste

3. Den Lagerdeckel einschließlich des Seitenschürzenblattes entfernen.

4. Die Walzenbürste herausziehen.

5. Die neue Walzenbürste einsetzen und auf dem Mitnehmer zentrieren.

   1. Mitnehmer
   2. Aufspanndorn

6. Den Lagerdeckel mit dem Seitenschürzenblatt montieren.

   Hinweis

   Darauf achten, dass die Walzenbürste auf dem Aufspanndorn sitzt und nicht darunter.

7. Den Bürstenwechselgriff nach oben schwenken und einrasten.

8. Den gesamten Vorgang auf der anderen Seite wiederholen.

1. Das Frischwasser ablassen (siehe Kapitel “Frischwasser ablassen”).

2. Den Verschluss des Frischwassertanks abschrauben.

   ---



   1. Filter Frischwasser
   2. Verschluss Frischwassertank

3. Den Filter Frischwasser herausziehen und mit klarem Wasser abspülen.

4. Den Filter Frischwasser einsetzen.

5. Den Verschluss des Frischwassertanks anbringen.

   Hinweis: Darauf achten, dass der Schlauchanschluss im Verschluss Frischwassertank nach dem Festschrauben am tiefsten Punkt liegt.

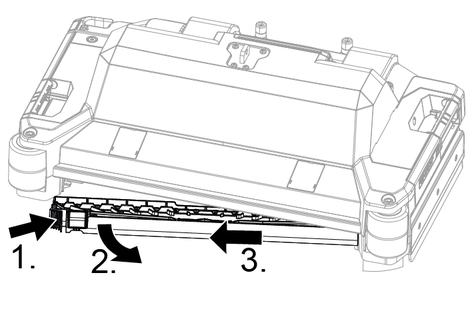

1. Die Entriegelung in Pfeilrichtung drücken und festhalten.

   ---



2. Die Wasserverteilleiste nach vorne schwenken.

3. Die Wasserverteilleiste in Längsrichtung herausziehen.

4. Die Wasserverteilleiste reinigen.

5. Die Wasserverteilleise wieder in den Reinigungskopf einsetzen und die Verriegelung einrasten.

1. Schutzbrille, Schutzkleidung und Schutzhandschuhe tragen.

2. Die Zellenstopfen der Batterien geschlossen halten.

3. Die Batterien ausbauen.

4. Die Kunststoffteile der Batterien und den Batterieraum nur mit Wasser oder wassergetränkten Putztüchern ohne Zusätze reinigen.

5. Die Oberflächen nach dem Reinigen trocknen.

6. Die Batterien wieder einbauen.

Ist eine im Display angezeigte Wartungsarbeit ausgeführt, muss anschließend der entsprechende Wartungszähler zurückgesetzt werden.

1. Das Schmutzwasser ablassen.

2. Das restliche Frischwasser ablassen.

Kann die Störung nicht mit den folgenden Hinweisen behoben werden, den Kundendienst verständigen.

Wenn die angezeigte Störung nicht in der folgenden Liste aufgeführt ist, wie folgt vorgehen:

1. Den Schlüsselschalter auf “OFF” stellen.

2. 10 Sekunden warten.

3. Wenn die Störung erneut auftritt, den Kundendienst anrufen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

• BR 65/85 R Classic

• BD 70/85 R Classic

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger

Typ: 1.161-xxx

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

-

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

---

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/09/01
