Veuillez lire le présent le manuel d'instructions original et les consignes de sécurité jointes avant la première utilisation de l'appareil. Suivez ces instructions.

Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

Utilisez ce nettoyeur haute pression uniquement pour les travaux suivants :

Nettoyez les machines, véhicules, maçonneries, outils et objets similaires avec le jet haute pression.

Pour les encrassements résistants, nous recommandons la rotabuse en tant qu’accessoire spécial.

Sur HD...Plus, une rotabuse est inclue dans l’étendue de livraison.

• Valeur pH : 6,5...9,5

• conductibilité électrique : Conductibilité de l’eau du robinet + 1200 µS/cm, conductibilité maximale 2000 µS/cm

• substances déposables (volume d’échantillon 1 l, temps de dépose 30 minutes) : < 0,5 mg/l

• substances pouvant être filtrées : < 50 mg/l, aucune substance abrasive

• Hydrocarbures : < 20 mg/l

• Chlorures : < 300 mg/l

• Sulfate : < 240 mg/l

• Calcium : < 200 mg/l

• Dureté totale : < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)

• Fer : < 0,5 mg/l

• Manganèse : < 0,05 mg/l

• Cuivre : < 2 mg/l

• Chlore actif : < 0,3 mg/l

• sans odeur désagréable

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l'environnement.

Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles, batteries ou de l'huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaercher.de/REACH

Lors du déballage, vérifiez que le contenu de la livraison est complet. Si des accessoires manquent ou en cas de dommage dû au transport, veuillez informer votre distributeur.

• Vous devez impérativement lire les consignes de sécurité 5.951-949.0 avant la première mise en service.

• Respectez les réglementations nationales relatives aux nettoyeurs à jet de liquide.

• Respectez les réglementations nationales en matière de prévention des accidents. Les nettoyeurs à jet de liquide doivent être testés régulièrement. Le résultat du test doit être consigné par écrit.

• Ne modifiez pas l’appareil ni les accessoires.

• *Déterminer l'impédance maximale admissible du système Zmax 0,025 Ω dans le manuel d'utilisation de l'équipement et demander aux utilisateurs de s'assurer, en consultation avec l'autorité chargée de l'approvisionnement, si nécessaire, que l'équipement n'est connecté qu'à une alimentation de cette impédance ou d'une impédance inférieure.

La fermeture de sécurité sur le pistolet haute pression empêche la mise en marche accidentelle de l’appareil.

Si le pistolet haute pression est fermé, la soupape de trop-plein s’ouvre et tout le volume d’eau retourne vers le côté aspiration de la pompe.

La soupape de trop-plein est réglée par le fabricant et scellée. Le réglage ne doit être réalisé que par le service client.

1. Vérifier le contenu de l'emballage lors du déballage.

2. Informer immédiatement le vendeur en cas de dommage dû au transport.

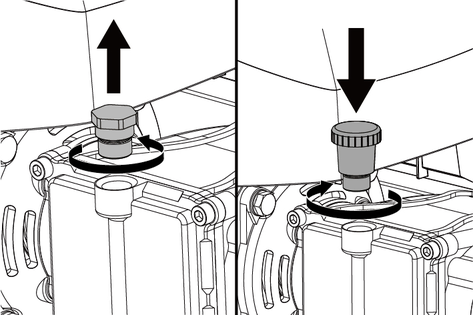

• Remplacer le connecteur rouge par un connecteur noir de ventilation avant la première utilisation.

  ---

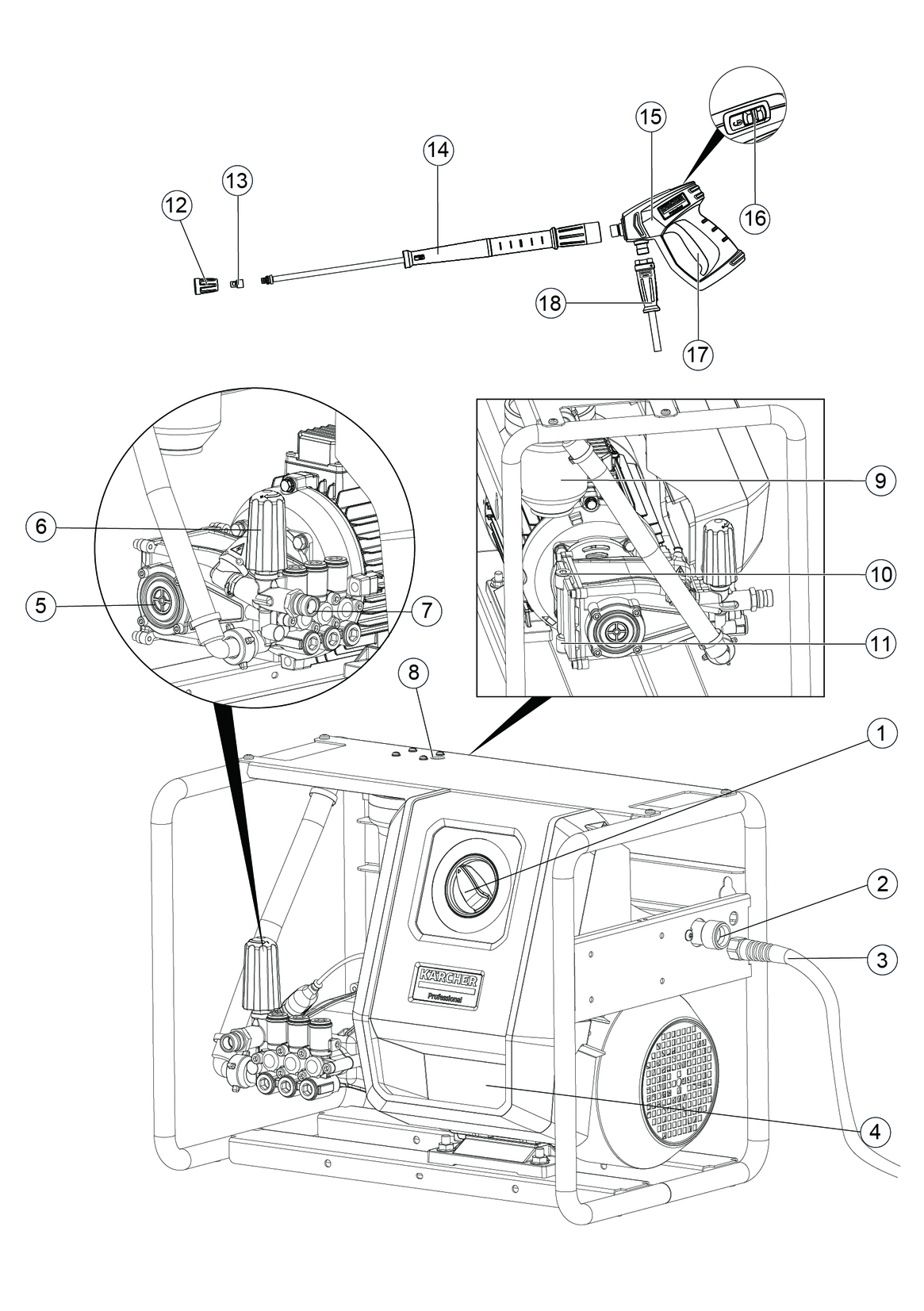

• Les éléments de commande pour le processus de nettoyage sont jaunes.

Le niveau d’huile doit se trouver au centre de l’affichage du niveau d’huile.

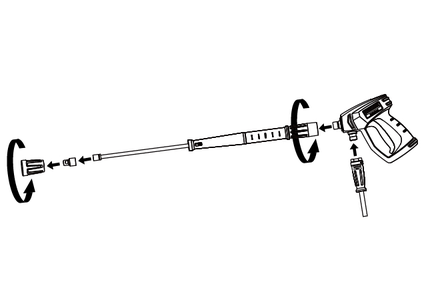

1. Fixez la buse sur la lance de pulvérisation à l’aide du raccord à vis.

2. Raccordez la lance de pulvérisation à la poignée pistolet.

3. Raccordez le flexible haute pression à la sortie d’eau et à la poignée pistolet.

   ---



4. Raccordez l’adaptateur à l’arrivée d’eau.

Si nécessaire, fixez la machine au mur.

1. Vissez le boulon d'expansion dans le mur.

2. Montez la machine sur le mur

Conformément aux directives en vigueur, ne jamais utiliser l’appareil au réseau d'eau potable sans séparateur de système. Utilisez un séparateur de système de KÄRCHER ou un séparateur de système selon EN 12729, de type BA. L'eau ayant traversé un séparateur de système n'est plus considérée comme potable. Raccordez systématiquement le séparateur de système à l’alimentation en eau, jamais au raccord d'alimentation en eau de l’appareil.

1. Vérifiez la pression d'alimentation, la température d'alimentation et le débit d'alimentation de l’alimentation en eau. Exigences, voir la section « Caractéristiques techniques ».

2. Reliez le séparateur de système et le raccord d'alimentation en eau de l’appareil avec un flexible (longueur minimale 7,5 m, diamètre minimal 1").

   Le flexible d’alimentation n’est pas inclus dans l’étendue de livraison.

3. Ouvrir l’arrivée d'eau.

1. Vissez le tuyau d'aspiration (référence 4.440-207.0) et le filtre (référence 4.730-012.0) au raccord d'alimentation en eau.

2. Purger l’appareil.

1. Dévisser la buse de la lance de pulvérisation.

2. Laissez l’appareil fonctionner jusqu’à ce que l’eau qui s’échappe soit exempte de bulles d’air.

3. En cas de problèmes de ventilation, laissez l'appareil fonctionner pendant 10 secondes, puis éteignez-le. Répéter la procédure plusieurs fois.

4. Arrêtez l’appareil.

5. Revisser la buse en place.

6. Observer le volume d'air dans le filtre. Si le volume est supérieur à la moitié du volume du filtre, dévissez légèrement le bouchon d'aération et expulsez l'air.

Voir la plaque signalétique ou les données techniques pour connaître les valeurs de raccordement.

1. Déroulez le câble secteur et posez-le sur le sol.

2. Branchez la fiche secteur dans la prise.

1. Ouvrez l’alimentation en eau.

2. Mettez l’interrupteur principal sur « I ».

3. Ouvrez la fermeture de sécurité du pistolet haute pression.

4. Dirigez le pistolet haute pression vers l’objet à nettoyer.

5. Ouvrez le pistolet haute pression et commencez le nettoyage.

Les détergents KÄRCHER garantissent un fonctionnement sans faille. N'hésitez pas à demander à consulter notre catalogue ou nos fiches d'information sur les détergents.

1. Versez le détergent dans le récipient de la lance à mousse (suivez les consignes de dosage sur la bouteille de détergent).

1. Vaporiser avec parcimonie le détergent sur la surface sèche et laisser agir (mais pas sécher).

2. Rincer les salissures détachées avec le jet haute pression.

1. Relâchez la gâchette pour éteindre l’appareil.

2. Tirez la gâchette pour remettre l’appareil en marche.

1. Coupez l’arrivée d’eau.

2. Ouvrez le pistolet haute pression.

3. Mettez l’interrupteur principal sur « I » et laissez l’appareil tourner pendant 5 à 10 secondes.

4. Fermez le pistolet haute pression.

5. Mettez l’interrupteur principal sur « O/OFF ».

6. Ne débranchez la fiche secteur de la prise que si vous avez les mains sèches.

7. Débranchez l’arrivée d’eau.

8. Ouvrez le pistolet haute pression jusqu’à ce que la pression de l’appareil soit complètement évacuée.

9. Poussez la fermeture de sécurité vers l’avant pour verrouiller la poignée pistolet.

Si le stockage hors gel n’est pas possible :

1. Vidanger l'eau.

2. Pomper une protection antigel du commerce dans l’appareil.

3. Laisser fonctionner l’appareil pendant 1 minute au plus jusqu’à ce que la pompe et les conduites soient vides.

Lors du transport dans des véhicules, fixez l’appareil conformément aux directives pour l’empêcher de glisser et de se renverser.

1. Stockez l’appareil uniquement à l’intérieur.

Vous pouvez convenir d'une inspection de maintenance régulière ou conclure un contrat de maintenance avec votre distributeur. Demandez conseil.

1. Vérifier l’absence de dommage sur le câble de raccordement, faire remplacer immédiatement le câble endommagé par le service après-vente autorisé ou un électricien.

2. Vérifier l’absence de dommage sur le flexible haute pression, remplacer immédiatement le flexible haute pression endommagé.

3. Vérifier l'étanchéité de l’appareil. 3 gouttes d’eau par minute sont admissibles. En cas de fuite plus importante, consulter le service après-vente.

1. Nettoyer le filtre dans le raccord d'alimentation en eau.

1. Dévissez le filtre à eau.

2. Retirez et nettoyez le tamis.

3. Remettez le tamis à sa place.

4. Vissez le filtre à eau.

1. Faire réaliser la maintenance de l’appareil par le service après-vente.

2. Changer l’huile.

1. Dévissez le bouchon de vidange d'huile et le bouchon de ventilation noir.

2. Vidangez l’huile dans un bac de récupération.

3. Attendez que l’huile soit complètement vidangée.

4. Vissez et serrez le bouchon de vidange d’huile. Couple 7...12 Nm.

5. Versez lentement l’huile neuve et les bulles d’air devraient disparaître. Le niveau d’huile doit se trouver au centre de la fenêtre de niveau d’huile.

6. Vissez le bouchon de ventilation noir et serrez-le. Couple 3...5 Nm.

• L’appareil ne s’allume pas

• L'appareil ne se met pas sous pression.

• La pompe fuit3 gouttes de fuite d’eau sont admissibles au maximum par minute.

• La pompe frappe

• Ajout de détergent trop faible

Élimination:

• Vérifiez que le câble de raccordement n’est pas endommagé.

• Vérifiez la tension du secteur.

• En cas de surchauffe de l’appareil :

  1. Mettez l’interrupteur principal sur « O ».

  2. Laissez l’appareil refroidir pendant au moins 15 minutes.

  3. Mettez l’interrupteur principal sur « I ».

• Réinitialisez l’interrupteur principal.

• Prenez contact avec le service après-vente en cas de défaut électrique.

Élimination:

• Contrôler la taille de la buse, dimensions requises, voir le chapitre « Caractéristiques techniques ».

• Purger l’appareil, voir le chapitre « Purger l’appareil ».

• Nettoyer le filtre dans le raccord d'alimentation en eau.

• Contrôler le débit d'alimentation de l'eau, quantité requise, voir le chapitre « Caractéristiques techniques ».

• Nettoyer la buse.

• En cas de besoin, consulter le service après-vente.

Élimination:

• En cas de fuite plus importante, faire contrôler l’appareil par le service après-vente.

Élimination:

• Vérifier l'étanchéité de la conduite d'eau.

• Purger l’appareil, voir le chapitre « Purger l’appareil ».

• En cas de besoin, consulter le service après-vente.

Élimination:

• Remplir le bac de la buse à mousse.

• Insérer un obturateur plus grand dans le tuyau d'aspiration.

• Contrôler l’absence de dépôts de détergent sur le tuyau d'aspiration et la buse à mousse. Retirer les dépôts à l’eau tiède.

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.

Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaercher.com.

Les conditions de garantie publiées par notre société commerciale compétente s’appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d’achat.

Vous trouverez de plus amples informations sous : www.kaercher.com/dealersearch

Vous trouverez d'autres informations de garantie (le cas échéant) dans la zone de service de votre site Internet Kärcher local sous « Téléchargements ».

• HD 6/15-4 M ST Classic

• HD 9/18-4 M ST Classic

• HD 10/21-4 M ST Classic

Nous déclarons par la présente que la machine désignée ci-après ainsi que la version que nous avons mise en circulation, est conforme, de par sa conception et son type, aux exigences fondamentales de sécurité et de santé en vigueur des normes UE. Toute modification de la machine sans notre accord annule cette déclaration.

Produit : Nettoyeur haute pression

Type : 1.367-xxx

2006/42/CE (+2009/127/CE)

2011/65/UE

2014/30/UE

2000/14/CE

2009/125/CE

(UE) 2019/1781

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

-

2000/14/CE: Annexe V

HD 6/15-4 M ST Classic

Mesuré : 89

Garanti : 91

HD 9/18-4 M ST Classic

Mesuré : 88

Garanti : 90

HD 10/21-4 M ST Classic

Mesuré : 91

Garanti : 94

Mesuré :

Garanti :

Mesuré :

Garanti :

Les signataires agissent sous ordre et avec le pouvoir de la direction.

---

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tél. : +49 7195 14-0

Télécopie : +49 7195 14-2212

Winnenden, le 01/11/
