Antes da primeira utilização do aparelho leia o manual de instruções original e os avisos de segurança que o acompanham. Proceda em conformidade.

Conserve as duas folhas para referência ou utilização futura.

Utilize o aparelho exclusivamente na habitação privada.

Utilização para os fins previstos:

• Escoamento de água de partes dos edifícios durante inundações

• Transferência e bombagem a partir de recipientes

• Escoamento de água de fontes e poços

• Bombear água doce de barcos e iates

Avisos relativos ao funcionamento, ver capítulo Operação.

Caudais dos líquidos permitidos:

• Água doce até ao grau de contaminação especificado

  SP 9.500 Dirt e SP 11.000 Dirt (bomba de água suja):

  Água com um grau de sujidade até à granulometria de 20 mm

  SP 9.000 Flat (bomba de água limpa):

  Água com um grau de sujidade até à granulometria de 5 mm

• Água de piscina com doseamento de aditivos para os fins previstos

• Solução básica de lavagem, por exemplo, de máquinas de lavar com fugas. Em seguida, enxaguar e limpar a bomba com água doce limpa, ver capítulo Enxaguar e limpar .

• A temperatura dos líquidos bombeados deve estar entre 5 °C e 35 °C

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra.

(endereço consultar o verso)

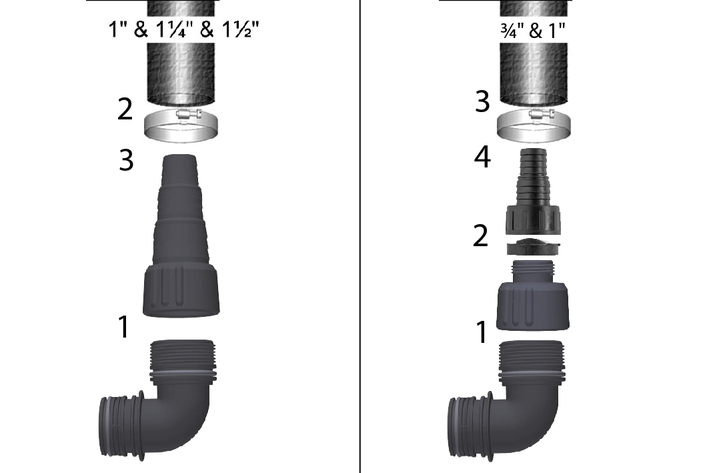

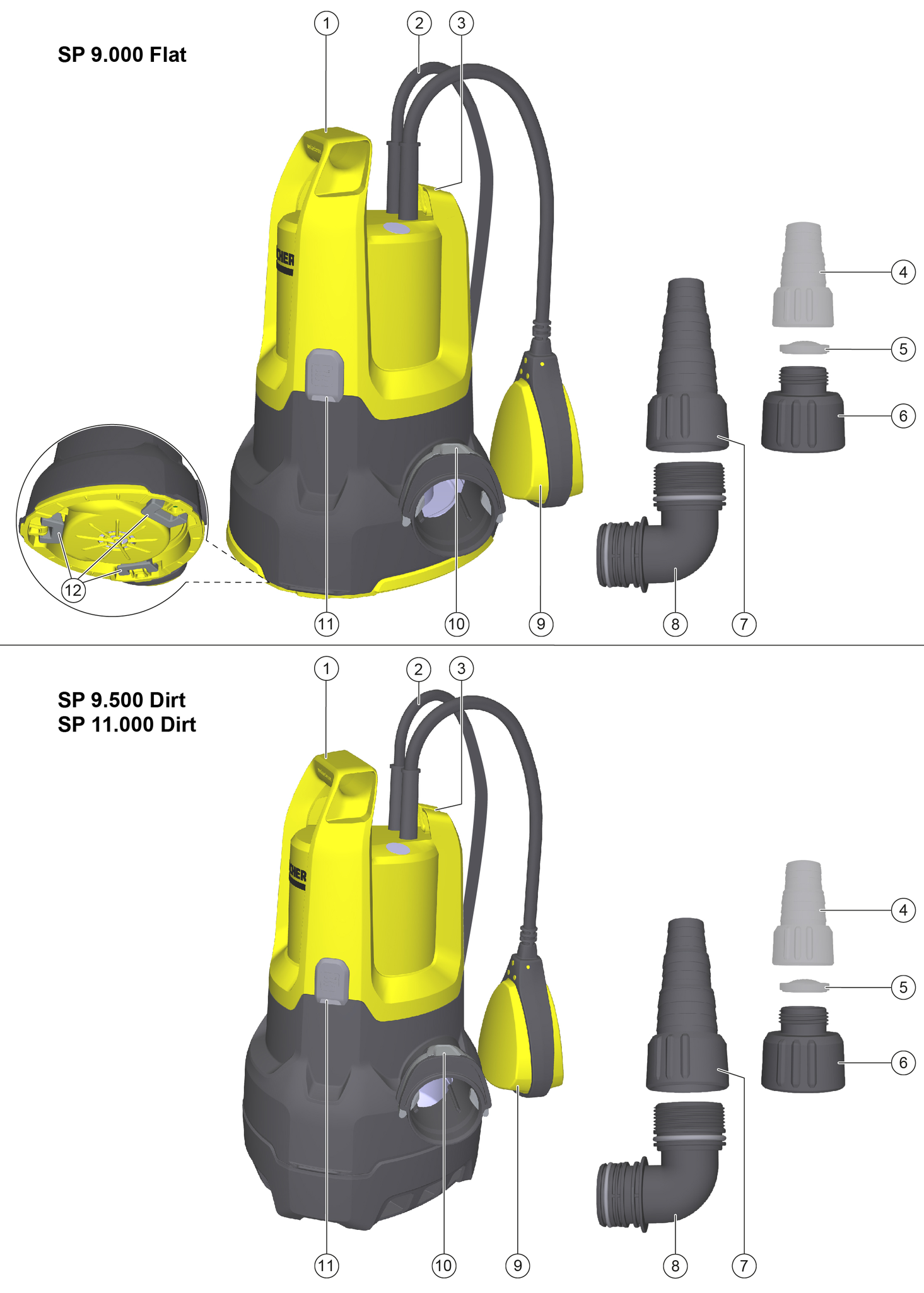

Ligar a mangueira à bomba utilizando uma mangueira 1″, 1 ¼″ ou 1 ½″:

1. Aparafusar a peça de ligação à bomba G 1 ½ no bocal de ligação.

   ---



2. Colocar a abraçadeira da mangueira sobre a mangueira.

3. Colocar a mangueira sobre a peça de ligação à bomba G 1 ½ e fixá-la com uma abraçadeira para mangueira.

4. Inserir o bocal de ligação no Quick-Connect.

   ---



Ligar a mangueira à bomba utilizando uma mangueira ¾″ ou 1″:

1. Enroscar a união de rosca G1 no bocal de ligação.

   ---



2. Montar o acessório especial Peça de ligação à bomba G 1 (6.997-359.0 Peça de ligação à bomba G 1 (33,3 mm) incl. válvula de retenção - não incluída no volume de fornecimento) na união de rosca G 1:

   1. Colocar a válvula de retenção na união de rosca G 1 de modo a que a inscrição "UP" seja legível.

   2. Enroscar a peça de ligação à bomba G 1 na união de rosca G 1.

3. Colocar a abraçadeira da mangueira sobre a mangueira.

4. Colocar a mangueira sobre a peça de ligação à bomba G 1 e fixá-la com uma abraçadeira para mangueira.

5. Inserir o bocal de ligação no Quick-Connect.

   ---



Montar / imergir bomba:

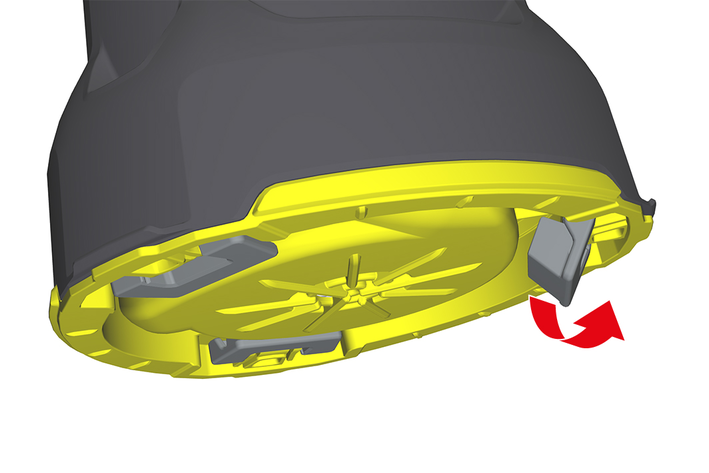

1. Dobrar os pés para fora ou para dentro (SP 9.000 Flat).

   ---



2. Colocar a bomba de forma estável sobre piso firme no líquido a bombear ou imergi-la por meio de uma corda presa à pega de transporte.

   Aviso

   A área de aspiração não pode estar bloqueada por contaminações. Se o chão estiver lamacento, colocar a bomba sobre um tijolo ou similar. Certifique-se de que a bomba está horizontal. Não transportar a bomba no cabo ou na mangueira.

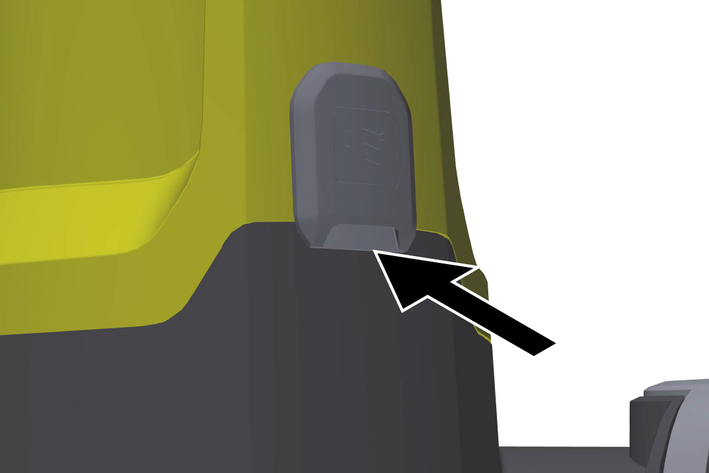

1. Com um nível baixo de líquidos, é possível que o ar aspirado ou o ar existente na bomba escape pelo dispositivo de ventilação automática. Pode sair líquido juntamente com o ar.

   Se a bomba tiver problemas de aspiração quando o nível de líquido estiver baixo, desligue e ligue-a repetidamente para ajudar no processo de aspiração.

   ---



1. Se necessário, dobrar os pés para fora, ver capítulo Arranque (SP 9.000 Flat).

   Aviso

   A abertura dos pés para fora não é absolutamente necessária, mas aumenta o caudal da bomba.

2. Ligar a ficha de rede à tomada.

   Aviso

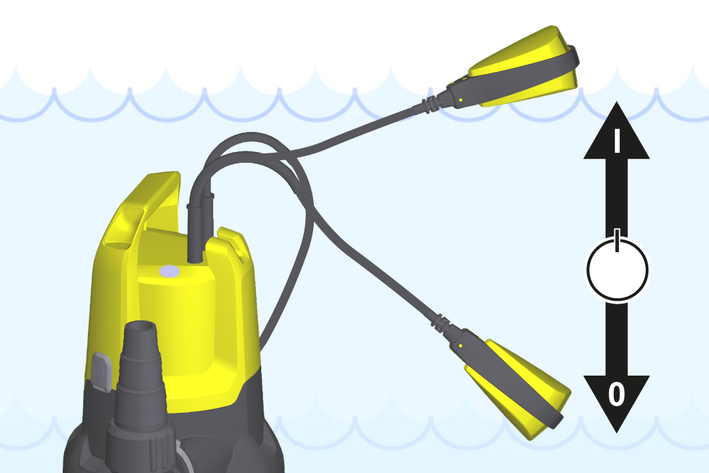

   No funcionamento automático, o interruptor de flutuador comanda o processo de bombagem automaticamente.

   A bomba liga-se assim que o interruptor de flutuador atinge o nível de ativação, através da subida do nível do líquido.

   A bomba desliga-se assim que o interruptor de flutuador atinge o nível de desativação, através da descida do nível do líquido.

   Certificar-se de que o interruptor de flutuador pode deslocar-se livremente.

   ---



   Mín / Máx	SP 9.000 Flat	SP 9.500 Dirt	SP 11.000 Dirt
   Altura de ativação cm*	36 / 44	43 / 50	43 / 50
   Altura de desativação cm*	15 / 24	18 / 30	18 / 30

   * As alturas de ativação variam em função da posição do interruptor do flutuador.

1. Dobrar os pés para dentro, ver capítulo Arranque (SP 9.000 Flat).

   Aviso

   Ao dobrar os pés para dentro, é possível realizar a aspiração plana do líquido até 1 mm de altura do líquido residual em funcionamento manual.

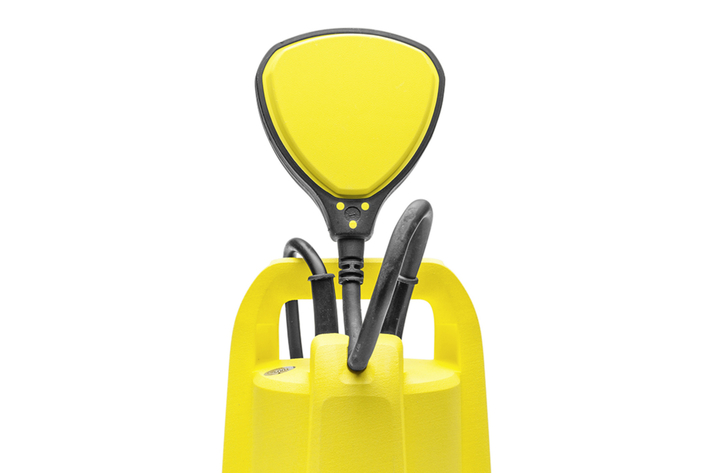

2. Fixar o interruptor do flutuador no bloqueio apontando para cima.

   ---



3. ADVERTÊNCIA

   Perigo de danos em caso de funcionamento a seco!

   O funcionamento a seco leva a um aumento do desgaste da bomba.

   Não deixar a bomba sem supervisão durante o funcionamento manual.

   Em caso de funcionamento a seco, desligar imediatamente a ficha da tomada.

   Ligar a ficha de rede à tomada.

1. Retirar a ficha de rede da tomada.

   O aparelho para.

2. ADVERTÊNCIA

   Perigo de danos!

   Perigo de danos devido a sujidade ou aditivos secos.

   Lave e limpe o aparelho imediatamente após cada utilização.

   Se tiver sido bombeado líquido sujo ou com aditivos, enxagúe e limpe o aparelho imediatamente após o fim da operação, ver capítulo Enxaguar e limpar.

3. Esvaziar o aparelho e os acessórios e deixá-los secar.

1. Se tiver sido bombeado líquido sujo ou líquido com aditivos, o aparelho deve ser enxaguado posteriormente: Utilizar o aparelho para bombear água doce limpa sem aditivos até que toda a contaminação ou aditivos tenham sido expelidos para fora da unidade.

2. PERIGO

   Perigo de choque elétrico e de ferimentos!

   O aparelho contém componentes elétricos e mecânicos.

   Desligue sempre o aparelho da alimentação elétrica antes da montagem, desmontagem ou limpeza.

   Retirar a ficha de rede da tomada.

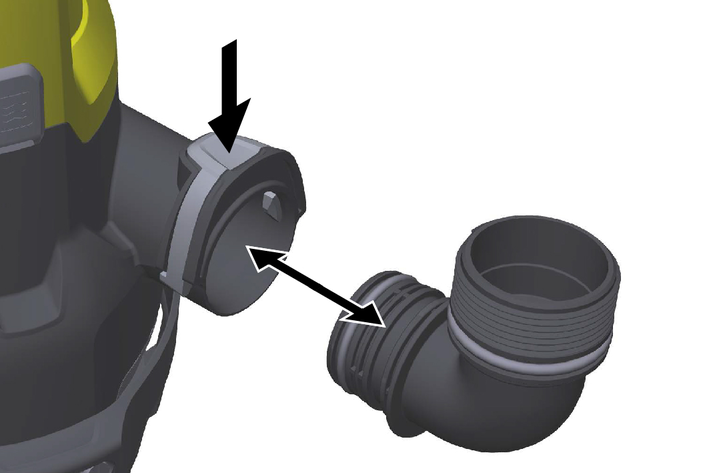

3. Premir a tecla do Quick-Connect e remover os bocais de ligação.

   ---



4. Se necessário, remover os resíduos da mangueira e no Quick Connect.

5. Limpar o exterior do aparelho com um pano macio e limpo, e água doce limpa.

6. Esvaziar o aparelho e os acessórios e deixá-los secar.

O aparelho não necessita de manutenção.

Transporte manual

1. CUIDADO

   Perigo de ferimentos por tropeçar!

   Existe o risco de ferimentos por tropeçar em cabos e mangueiras soltas.

   Tenha cuidado com os cabos e mangueiras ao mover o aparelho.

   Pegar no aparelho pela pega de transporte e transportá-lo.

Transporte em veículos

2. ATENÇÃO

   Perigo de lesões, perigo de dano!

   Tenha em atenção o peso do aparelho ao transportá-lo.

   Acondicione ou fixe o aparelho de acordo com as directivas aplicáveis, para que não se desloque nem seja projectado durante o transporte.

   Ao transportar o aparelho em veículos, protegê-lo contra deslizamento e tombo, de acordo com as directivas em vigor.

1. Esvaziar completamente a bomba e os acessórios.

2. Deixar secar a bomba e os acessórios.

3. Guardar a bomba num local livre de geadas.

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

• Bomba funciona, mas não bombeia

• A bomba não arranca ou para durante a operação

• Caudal da bomba diminui ou é demasiado reduzido

• Não é possível abrir o Quick-Connect

Causa:

Há ar na bomba.

Eliminação da avaria:

1. Verificar se o arranque foi efetuado corretamente (ver capítuloArranque e Operação).

Causa:

As partículas de sujidade bloqueiam a área de aspiração.

Eliminação da avaria:

1. Retirar a ficha de rede da tomada.

2. Limpar a área de aspiração.

Causa:

O nível do líquido é demasiado baixo (funcionamento manual), ver capítulo Dados técnicos.

Eliminação da avaria:

1. Mergulhar a bomba o mais no caudal dos líquidos, ver capítulo Funcionamento manual .

Causa:

A alimentação eléctrica está interrompida.

Eliminação da avaria:

1. Verificar os fusíveis e as ligações eléctricas.

Causa:

O interruptor de protecção térmica desligou a bomba devido ao sobreaquecimento.

Eliminação da avaria:

1. Retirar a ficha de rede da tomada.

2. Deixar a bomba arrefecer.

3. Limpar a área de aspiração.

4. Evitar o funcionamento a seco da bomba.

Causa:

As partículas de sujidade estão presas na área de entrada.

Eliminação da avaria:

1. Retirar a ficha de rede da tomada.

2. Limpar a área de aspiração.

Causa:

O interruptor do flutuador desliga a bomba.

Eliminação da avaria:

1. Funcionamento automático: Verificar a posição e movimento livre do interruptor do flutuador, ver capítulo Funcionamento automático .

2. Funcionamento manual: Montar corretamente o interruptor do flutuador, ver capítulo Funcionamento manual .

Causa:

A área de aspiração está obstruída.

Eliminação da avaria:

1. Desligar a ficha de rede da tomada e limpar a área de aspiração.

Causa:

O caudal da bomba depende da altura de bombagem e da periferia ligada.

Eliminação da avaria:

1. Respeitar a altura de bombagem máxima, ver capítulo Dados técnicos. Se necessário, selecione um diâmetro de mangueira maior ou um comprimento de mangueira mais curto.

Causa:

A secção transversal do lado da pressão é estreita, por exemplo, devido à válvula / válvula esférica não estar totalmente aberta.

Eliminação da avaria:

1. Abrir totalmente a válvula / válvula esférica.

Causa:

A mangueira do lado de aspiração está dobrada.

Eliminação da avaria:

1. Eliminar os pontos de nós na mangueira.

Causa:

O sistema de encaixe Quick-Connect está bloqueado por sujidade.

Eliminação da avaria:

1. Retirar o clipe e limpá-lo.

• SP 9.000 Flat

• SP 9.500 Dirt

• SP 11.000 Dirt

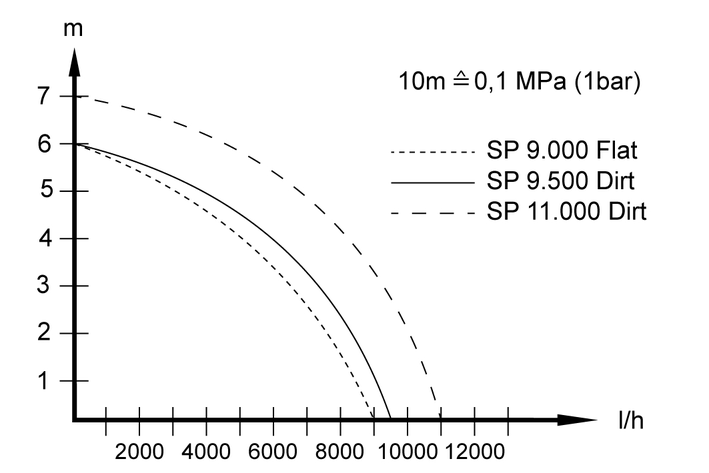

O caudal de bombagem é tanto maior:

• quanto mais baixa for a altura de bombagem.

• quanto maior for o diâmetro de mangueira utilizada.

• quanto mais curta for a mangueira utilizada.

• quanto menor for a perda de pressão provocada pelo acessório ligado.

---

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito.

Produto: Bomba

Tipo: 1.645-xxx

2014/35/UE

2014/30/UE

2011/65/UE

2009/125/CE

(UE) 2019/1781

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Os signatários actuam em nome e em procuração do Conselho de Administração.

---

Mandatário da documentação:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Alemanha)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 01/06/2021
